16 Port Managed Industrial Ethernet Switch 8RJ45+8SFP POE Switch Dengan 4*RS485+2*CAN BUS

8 x 1000Mpbs port SFP

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)

2 x CAN Bus (ID frame standar 11-bit, ID frame diperpanjang 29-bit,

Dukungan J1939, CANopen, DeviceNet dan protokol lainnya (konfigurasi firmware diperlukan)

4 x RS485 (dukungan protokol TCP/UDP)

1 x port konsol (RJ45, Baud rate: 115200)

Modus Transmisi: penyimpanan dan pengiriman

Bandwidth sistem:58Gbps (non traffic jam)

Ukuran DRAM: 128M Ukuran flash: 16M Ukuran buffer paket: 4Mb

Protokol

IEEE 802.3 ((10Base-T)

IEEE 802.3u ((100Base-TX)

IEEE 802.3ab ((1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.3af 15.4W ((POE)

IEEE 802.3 pada 30W ((POE+)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

ITU-T G.8032 ERPS Ring

IEEE 802.1Q ((VLAN)

IEEE 802.3x (pengendalian aliran)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab ((LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

Mendukung IEEE802.1q VLAN, port VLAN, berbasis Mac VLAN, IP subnet VLAN, protokol VLAN, konversi VLAN MVR.

Mendukung IEEE802.3az EEE (Energy Efficient Ethernet) Manajemen, mengoptimalkan konsumsi daya.

Mendukung STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR).

Mendukung QoS, klasifikasi transmisi QoS, CoS, kontrol bandwidth (arah input/output), penekanan badai, layanan diferensial.

Mendukung agregasi tautan LACP IEEE 802.3ad dinamis, agregasi tautan statis.

Mendukung deteksi IGMP/MLD V1/V2/V3, penyaringan/penyesuaian IGMP, kueri IGMP.

Mendukung laporan proxy IGMP, deteksi MLD.

Keamanan: berbasis port dan Mac IEEE802.1X, RADIUS, ACL.

Mendukung IEEE802.3az EEE (Energy Efficient Ethernet) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Mendukung Cisco® seperti CLI, manajemen jaringan Web, SNMP v1/v2c/v3, Telnet.

Mendukung upgrade perangkat lunak melalui TFTP dan HTTP, redundansi firmware untuk mencegah kegagalan upgrade.

Mendukung RMON, MIB II, mirroring, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Mendukung IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Mendukung SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

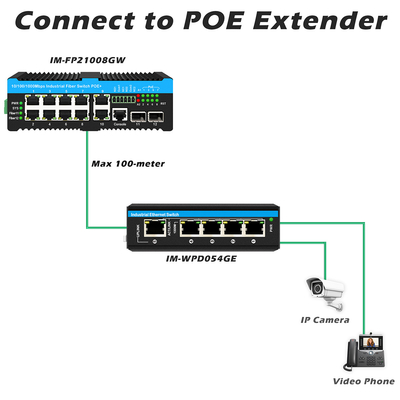

Tegangan input sumber daya POE: 48V (max 52V),

Daya keluar pasokan daya PoE tunggal: 30W (port 1~8)

(standar 802.3bt memerlukan instruksi khusus)

Standar: ISO 11898-2 (kanal cepat)

Tingkat komunikasi: 10Kbps~1Mbps (dikonfigurasi)

Jumlah node maksimum: 110 (pencocokan resistansi terminal default)

Resistensi terminal: 120Ω (resistensi terminal opsional yang dibangun untuk setiap CAN)

Perlindungan isolasi: Mendukung isolasi 2500V DC (opsional)

Protokol komunikasi: Mendukung CAN 2.0A/B, CAN FD

Kisaran tegangan bus: -3V ~ +32V (perlindungan anti lonjakan)

Standar: TIA/EIA-485-A

Mode kerja: Full-duplex atau half-duplex (dikonfigurasi)

Tingkat komunikasi: 115200bps (dikonfigurasi)

Jumlah node maksimum: 32 (default) atau dapat diperluas menjadi 256 (repeater diperlukan)

Perlindungan isolasi: Mendukung isolasi DC 1500V (opsional)

Kisaran tegangan bus: -7V ~ +12V (perlindungan tegangan tinggi)

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Bagian 15 Subpart B (Kelas B) ANSI C63.4:2014

Kerang: Kerang logam bergelombang; Kelas keamanan:IP40;

Dimensi: 158 x 114,8 x 60 mm;

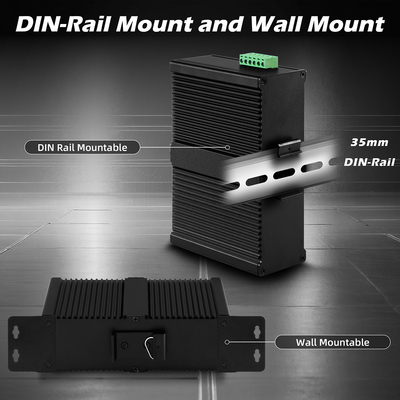

Metode pemasangan:Pemasangan Din-rail
