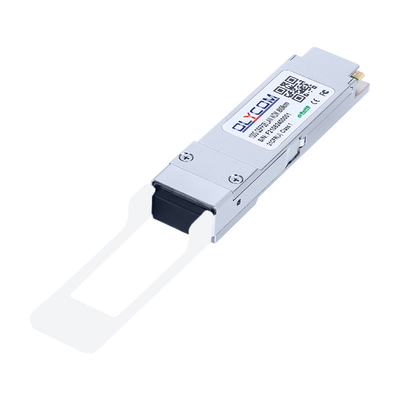

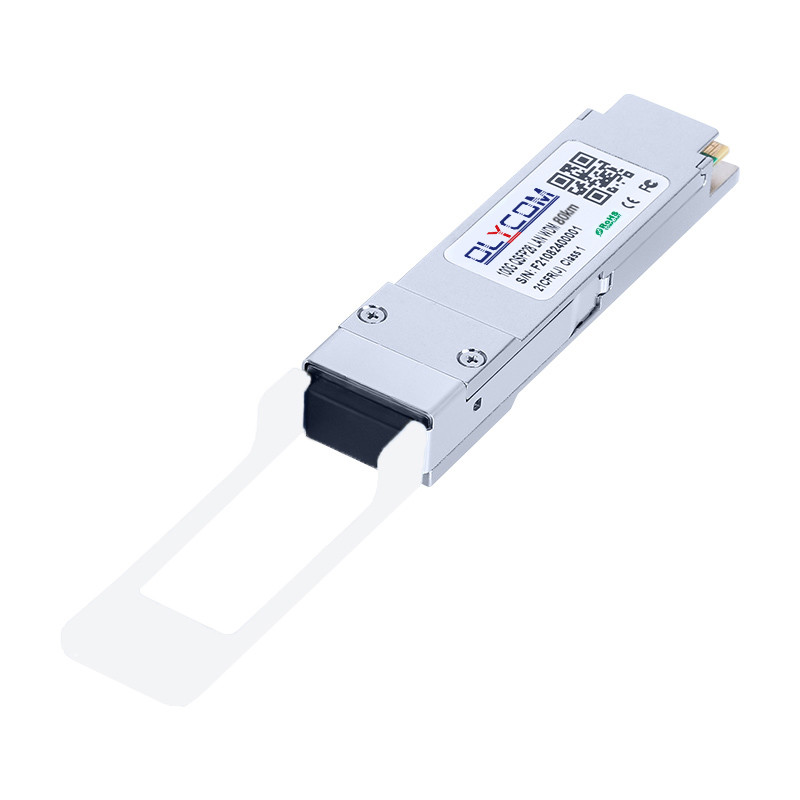

100Gbps QSFP28 SFP Transceiver ZR4 LC Mode Tunggal
80km 1295nm ~ 1310nm
Fitur Utama Modul SFP 100Gpbs
- Kecepatan saluran dukungan dari 103,125 Gb/s
- Tingkat bit lane 25,78 Gb/s 100GE
- Hingga 80km transmisi dengan KR4-FEC
- LAN WDM EML laser dan penerima PIN dengan SOA
- Mendukung fungsi Multi-Pin dengan IntL/RxLOSL dan LPMode/TxDIS
- Antarmuka listrik I/O kecepatan tinggi (CAUI-4)
- Antarmuka I2C dengan pemantauan Diagnostik Digital terintegrasi
- Paket QSFP28 MSA dengan konektor LC dupleks
- Sumber daya tunggal +3.3V
- Konsumsi daya maksimum 4,5 W
- Memenuhi Directive EU 2015/863/EU
- Suhu ruang operasi: 0 sampai +70 °C
Rating Maksimal mutlak
|
Parameter
|
Simbol
|
Min.
|
Max. Apa yang terjadi?
|
Satuan
|
|
Suhu penyimpanan
|
TS
|
- 40
|
+85
|
°C
|
|
Tegangan Supply Maksimum
|
VCC
|
- 0.5
|
3.6
|
V
|
|
Relatif Operasi Kelembaban
|
RH
|
|
85
|
%
|
Lingkungan operasi yang direkomendasikan
|
Parameter
|
Simbol
|
Min.
|
Tipikal
|
Max. Apa yang terjadi?
|
Satuan
|
Catatan
|
|
Suhu ruang operasi
|
TC
|
0
|
|
+70
|
°C
|
|
|
Tegangan Pasokan Daya
|
VCC
|
3.13
|
3.3
|
3.47
|
V
|
|
|
Arus Pasokan Listrik
|
AkuCC
|
|
|
1.82
|
A
|
|
|
Pembuangan Daya Maksimal
|
PD
|
|
|
4.5
|
W
|
|
|
Tingkat Bit Agregat
|
BRAVE
|
|
103.125
|
|
Gb/s
|
|
|
Lane Bit Rate
|
BRLANE
|
|
25.78125
|
|
Gb/s
|
|
|
Jarak Transmisi
|
TD
|
|
|
80
|
km
|
|
|
Serat terpasang
|
Serat mode tunggal
|
9/125um SMF
|
Karakteristik optik
|
Parameter
|
Simbol
|
Min.
|
Tipikal
|
Max. Apa yang terjadi?
|
Satuan
|
Catatan
|
|
Transmitter
|
|
Kecepatan sinyal per jalur
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Lane Wavelengt
|
L0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
L1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
L2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
L3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Total Daya Peluncuran, 100GE
|
PT
|
7
|
|
12.5
|
dBm
|
1
|
|
Rata-rata daya peluncuran per jalur,
|
Pavg
|
1
|
|
6.5
|
dBm
|
1
|
|
OMA, setiap jalur
|
POMA
|
2
|
|
6.5
|
dBm
|
1
|
|
Perbedaan daya peluncuran antara dua jalur ((Rata-rata dan OMA) antara dua jalur (OMA)
|
Ptx, diff
|
|
|
3
|
dB
|
|
|
Rata-rata Daya Keluar (Penghentian Laser)
|
Poff
|
|
|
- 30
|
dBm
|
|
|
Rasio penekanan mode sisi
|
SMSR
|
30
|
|
|
dB
|
|
|
Rasio kepunahan, 100GE
|
Urgensi
|
8.2
|
|
|
dB
|
|
|
RIN20OMA
|
RIN
|
|
|
-130
|
dB/Hz
|
|
|
Optical Return Loss Tolerance
|
TOL
|
|
|
20
|
dB
|
|
|
Refleksi pemancar
|
RT
|
|
|
- 12
|
dB
|
|
|
Topeng Mata Optik
|
{0.25,0.4, 0.45, 0.25, 0.28, 0,4}
|
%
|
2
|
|
Penerima
|
|
Tingkat sinyal, setiap lane
|
|
|
25.78125
|
|
Gbit/s
|
|
|
Jalur panjang gelombang pusat 0
|
λ0
|
1294.53
|
1295.56
|
1296.59
|
nm
|
|
|
Jalur panjang gelombang pusat 1
|
λ1
|
1299.02
|
1300.05
|
1301.09
|
nm
|
|
|
Jalur Panjang Gelombang Pusat 2
|
λ2
|
1303.54
|
1304.58
|
1305.63
|
nm
|
|
|
Jalur panjang gelombang pusat 3
|
λ3
|
1308.09
|
1309.14
|
1310.19
|
nm
|
|
|
Batas kerusakan , setiap jalur
|
Kerusakan
|
5.5
|
|
|
dBm
|
|
|
Rata-rata Daya Penerimaan, setiap jalur
|
|
- 28
|
|
- 6
|
dBm
|
3
|
|
Sensitivitas penerima Rata-rata, setiap jalur
|
SKeterangan:
|
|
|
-27
|
dBm
|
3
|
|
Los Assert
|
LosA
|
- 36
|
|
|
dBm
|
|
|
Los De-asert
|
LosDA
|
|
|
- 28
|
dBm
|
|
|
Los Hysteresis
|
LosH
|
0.5
|
|
5
|
dB
|
|
Dimensi Mekanis
Informasi pemesanan
|
Bagian Number
|
Deskripsi Produk
|
|
OQSPLHG80D
|
100Gbps QSFP28ZR4, LC,80km, 0°C~+70°C, dengan DDM
|
