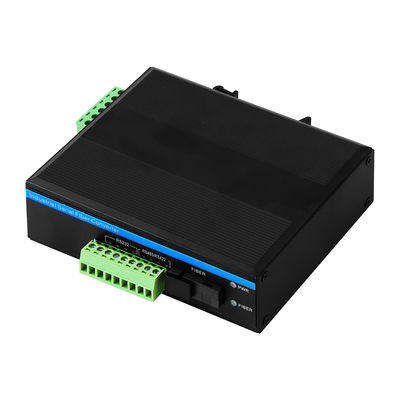

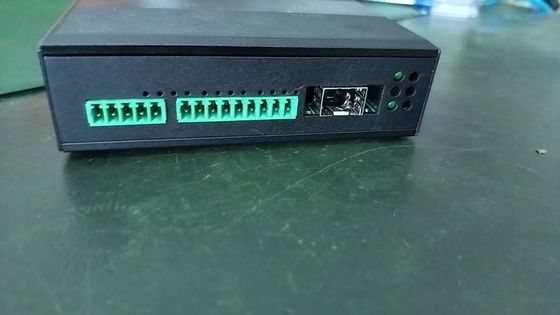

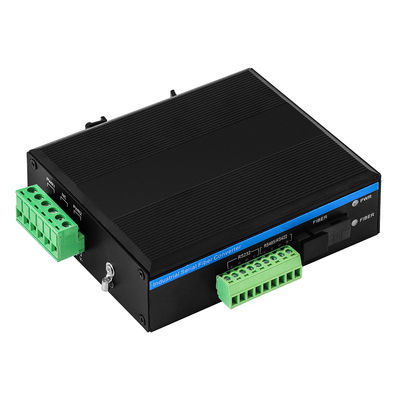

Konverter optik industri RS485 RS422 RS485
Serial ke Media Fiber Converter Fiber Optic Modem
Pengenalan Data Serial ke Konverter Serat
IM2101-RS232/RS422/RS485 Fiber Media Converter adalah perangkat komunikasi serial-ke-serat kelas industri yang dirancang untuk transmisi data jarak jauh yang dapat diandalkan di lingkungan yang keras.Ini mengkonversi RS232, sinyal serial RS422 atau RS485 menjadi sinyal optik, memungkinkan jarak komunikasi hingga 80 km melalui serat mode tunggal sambil menyediakan isolasi listrik lengkap antara perangkat yang terhubung.
Menampilkan industri DIN-rail pemasangan, jangkauan luas DC input daya, perlindungan lonjakan, dan perlindungan ESD, IM2101 secara efektif menghilangkan gangguan elektromagnetik, masalah ground loop,dan kerusakan yang disebabkan petir yang sering ditemukan di jaringan komunikasi industri.
Konverter ini banyak digunakan dalam sistem SCADA, otomatisasi industri, jaringan distribusi listrik, sistem transportasi cerdas, fasilitas pengolahan air, pemantauan minyak dan gas,dan aplikasi telemetri jarak jauh di mana komunikasi serial yang stabil dan aman sangat penting.
Spesifikasidari Fiber Optic Modem
| Standar |
EIA /TIA RS232, RS-422, RS-485 |
| Konektor Serat |
Standar SC, ST/FC opsional |
| Jarak Serat |
50/125um MMF: 2Km, 62.5/125um MMF: 5Km, 9/125 SMF:20/40/60/80Km |
| Serial Connector |
RS-232, RS-422, RS-485: terminal phoenix |
| Jarak berurutan |
RS-232 port 15m, RS-422, RS-485: 1500 meter |
| Tingkat |
0-120Kbps |
| Tingkat Baud |
300 Baud sampai 115.200 Baud |
| RS-485 |
D+, D-, GND |
| RS-422 |
R+, R-, T+, T-, GND |
| RS-232 |
IN, OUT, GND |
| Tingkat daya |
2W, 12-52V |
| Perlindungan statis |
Perlindungan pelepasan statis listrik (ESD) 15KV |
| Perlindungan tegangan tinggi |
Perlindungan gelombang 1500W/detik |
| Suhu Operasi |
-40°C sampai +70°C |
| Suhu penyimpanan |
-40°C sampai +85°C |
| Kelembaban penyimpanan |
5% ~ 90% tidak menurun |
| Dimensi |
114*93*35mm |
| Berat badan |
0.35kg/pc berat bersih |
Aplikasi
FAQ
Q1. Bagaimana saya dapat memperpanjang komunikasi RS485 di luar 1200 meter?
IM2101 mengubah sinyal RS485 menjadi transmisi serat optik, memperpanjang jarak komunikasi hingga 80 km sambil menghilangkan degradasi sinyal dan interferensi elektromagnetik.
Q2. Dapatkah konverter ini digunakan untuk sistem SCADA?
Ya, dirancang untuk SCADA, RTU, PLC, DCS, telemetri, dan aplikasi otomatisasi industri yang membutuhkan komunikasi serial jarak jauh yang andal.
P3: Apakah transmisi serat meningkatkan keandalan komunikasi?
Ya. Komunikasi serat optik kebal terhadap gangguan elektromagnetik, gelombang petir, dan masalah ground loop yang biasanya mempengaruhi kabel tembaga.
Q4. Apakah konfigurasi diperlukan sebelum instalasi?
Konverter mendukung operasi plug-and-play dengan adaptasi laju baud otomatis.
P5: Perangkat apa yang dapat dihubungkan?
Konverter ini mendukung PLC, RTU, meter daya, meter air, sensor, pengontrol industri, sistem lalu lintas, dan perangkat RS232/RS422/RS485 lainnya.
