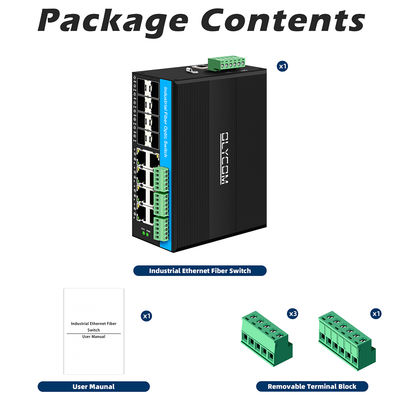

Sakelar Serat Industri Terkelola Dengan CAN Bus RS485 6 Port Penggunaan Keras Tanpa Kipas Berperingkat IP40

Nama Produk

Sakelar Serat Industri Terkelola 10/100/1000Mbps dengan CAN Bus dan RS485

Model No.

IM-FS880GW-2C4D

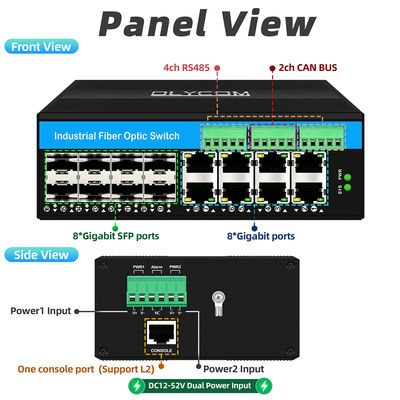

Port

8 x port SFP 1000Mpbs

SM:1310nm/1550nm,20Km ;1490nm/1550nm, 40~120Km; MM:1310nm, 2Km;

8x10/100/1000M UTP RJ45 (Mendukung penginderaan otomatis MDI/MDIX)

2 x CAN Bus (kerangka Standar ID 11-bit, kerangka diperluas ID 29-bit,

Mendukung J1939, CANopen, DeviceNet, dan protokol lainnya (konfigurasi firmware diperlukan)

4 x RS485 (mendukung protokol TCP/UDP)

1 x Port Konsol (RJ45, Laju baud: 115200)

Standar

IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az

ID VLAND

4096

Jumbo Frame

9.6KB

Ukuran Tabel Alamat MAC

8K

Fitur Switching

Mode transmisi: penyimpanan dan penerusan

Bandwidth sistem: 58Gbps (tidak ada kemacetan lalu lintas)

Ukuran DRAM: 128M Ukuran Flash: 16M Ukuran buffer paket: 4Mb

Protokol

IEEE 802.3 (10Base-T)

IEEE 802.3u (100Base-TX)

IEEE 802.3ab (1000Base-TX)

IEEE 802.3z (1000Base-X)

IEEE 802.1D (STP)

IEEE 802.1w (RSTP)

IEEE 802.1s (MSTP)

Cincin ERPS ITU-T G.8032

IEEE 802.1Q (VLAN)

IEEE 802.3x (Kontrol aliran)

IEEE 802.3ad (LACP)

IEEE 802.1p (QoS)

IEEE 802.1ab (LLDP)

IEEE 802.1az (EEE)

RFC 768 UDP

RFC 793 TFTP

RFC 791 IP

RFC 792 ICMP

RFC 2068 HTTP

RFC 1112 IGMP v1

RFC 2236 IGMP v2

RFC 3376 IGMP v3

L2+ Terkelola

Mendukung IEEE802.1q VLAN, port VLAN, berdasarkan Mac VLAN, IP subnet VLAN, protokol VLAN, konversi VLAN MVR.

Mendukung IEEE802.3az EEE (Ethernet Hemat Energi) Manajemen, mengoptimalkan konsumsi daya.

Mendukung STP, RSTP, MSTP, Cincin Perlindungan Ethernet ITU-T G.8032 (EPR).

Mendukung QoS, klasifikasi transmisi QoS, CoS, kontrol bandwidth (arah input/output), penekanan badai, layanan diferensial.

Mendukung agregasi tautan LACP IEEE 802.3ad dinamis, agregasi tautan statis.

Mendukung deteksi IGMP/MLD V1/V2/V3, penyaringan/penyesuaian IGMP, kueri IGMP.

Mendukung laporan proksi IGMP, deteksi MLD.

Keamanan: berdasarkan port dan Mac IEEE802.1X, RADIUS, ACL.

Mendukung IEEE802.3az EEE (Ethernet Hemat Energi) TACACS+, HTTP/HTTPS, SSL/SSH v2.

Mendukung Cisco® seperti CLI, manajemen jaringan Web, SNMP v1/v2c/v3, Telnet.

Mendukung peningkatan perangkat lunak melalui TFTP dan HTTP, redundansi firmware untuk mencegah kegagalan peningkatan.

Mendukung RMON, MIB II, mirroring, log peristiwa, DNS, NTP/SNTP, IEEE802.1ab LLDP.

Mendukung IPV6, ICMP v6NTP/SNTP, TFTP, QOS, ACL.

Mendukung SerialCRT,CLI,Telnet,SNMP,HTTP,SSH/SSL

Catu Daya

DC12-52V, input daya ganda yang berlebihan dan mendukung polaritas terbalik

Daya tanpa beban: 3.6W

Daya beban penuh: 11.2W

CAN Bus

Standar: ISO 11898-2 (CAN berkecepatan tinggi)

Laju komunikasi: 10Kbps~1Mbps (dapat dikonfigurasi)

Jumlah node maksimum: 110 (pencocokan resistansi terminal default)

Resistansi terminal: 120Ω (resistansi terminal opsional bawaan untuk setiap CAN)

Perlindungan isolasi: Mendukung isolasi DC 2500V (opsional)

Protokol komunikasi: Mendukung CAN 2.0A/B, CAN FD

Rentang tegangan bus: -3V ~ +32V (perlindungan anti-lonjakan)

RS485

Standar: TIA/EIA-485-A

Mode kerja: Full-duplex atau half-duplex (dapat dikonfigurasi)

Laju komunikasi: 115200bps (dapat dikonfigurasi)

Jumlah node maksimum: 32 (default) atau dapat diperluas hingga 256 (diperlukan repeater)

Perlindungan isolasi: Mendukung isolasi DC 1500V (opsional)

Rentang tegangan bus: -7V ~ +12V (perlindungan lonjakan)

Stabilitas RS485/CAN

Uji komunikasi beban penuh 72 jam terus menerus di bawah suhu ekstrem, laju kesalahan bit komunikasi ≤1e-9

LED

Daya, jaringan, serat, sistem

Lingkungan

Suhu Kerja:-40°～ 75°C ; Suhu Penyimpanan:-40°～ 85°C; Kelembaban Kerja:10%～90%, non-kondensasi; Kelembaban Penyimpanan:10%～95%, non-kondensasi

Standar Industri

Antarmuka Ethernet/SFP:

IEC61000-4-2 (ESD, kekebalan terhadap pelepasan muatan elektrostatik)

Pelepasan udara: ±15KV

Pelepasan kontak: ±8KV

IEC61000-4-4 (EFT, gangguan pulsa transien cepat listrik)

Sinyal: ±6KV

IEC61000-4-5 (Surge, gangguan petir lonjakan)

Sinyal: mode diferensial ± 2KV

Mode umum ± 6KV

Antarmuka RS485/CAN:

IEC 61000-4-2 (ESD, kekebalan terhadap pelepasan muatan elektrostatik)

Pelepasan kontak: ±8KV

IEC 61000-4-5 (Surge, lonjakan dan gangguan petir)

Sinyal: mode diferensial ± 2KV

Keamanan

CE-EMC:

EN 55032:2015+AC:2016+A1:2020+A11:2020

EN 55035:2017+A11:2020/EN IEC 61000-3-2:2019/A1:2021

EN 61000-3-3:2013/A2:2021/AC:2022

CE-LVD:

EN IEC 62368-1:2020+A11:2020

FCC:

47 CFR FCC Bagian 15 Subbagian B (Kelas B) ANSI C63.4:2014

Informasi mekanis

Cangkang: Cangkang logam bergelombang; Kelas keselamatan: IP40;

Dimensi: 158 x 114.8 x 60mm;

Metode pemasangan: Pemasangan rel Din

Modul Optik Industri

OSPL1G05D

1000BASE-SX

OSPL1G06D

1000BASE-SX (1310nm)

OSPL1G20D

1000BASE-LX

OSPL1G40D

1000BASE-EX

OSBL1G20D-35

1000BASE-BX-U (TX 1310 RX1550)

OSBL1G20D-53

1000BASE-BX-D (TX 1550 RX1310)

Catu Daya DIN Industri

IM-DAC220/DC12V1.67A

AC220V ke DC12V1.67A, -30℃～70℃

IM-DAC220/DC24V1A

AC220V ke DC24V1A, -30℃～70℃
