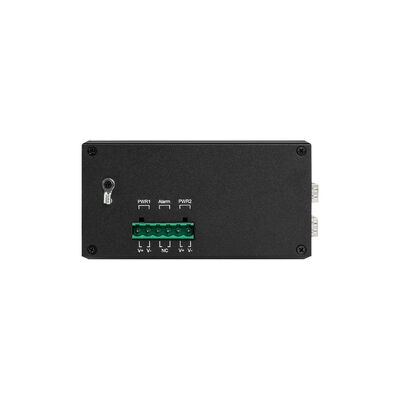

Sakelar Serat PoE Industri Terkelola Olycom
1. Ikhtisar Produk
1.1 IM-FP444GW adalah sakelar serat PoE kelas industri terkelola yang dirancang untuk transmisi Ethernet dan serat berkeandalan tinggi di lingkungan yang keras. Ia mengintegrasikan 4 × port serat SFP 100/1000/2500Mbps dengan 4 × port RJ45 berkemampuan PoE 10/100/1000Mbps, menyediakan solusi akses dan agregasi yang fleksibel untuk jaringan industri, pengawasan luar ruangan, dan arsitektur serat terdistribusi.
1.2 Sesuai dengan IEEE 802.3af/at, sakelar ini memberikan daya hingga 30W per port PoE dengan total anggaran daya 120W, memastikan transmisi daya dan data yang stabil ke kamera IP, AP nirkabel, dan perangkat tepi. Dengan penutup logam berperingkat IP40, pemasangan rel DIN atau dinding, dan rentang suhu pengoperasian yang luas dari -40°C hingga +75°C, IM-FP444GW dibuat untuk pengoperasian berkelanjutan dalam penerapan industri dan luar ruangan yang menuntut.
2. Fitur Utama
IM-FP444GW menggabungkan manajemen Layer 2 tingkat lanjut, perlindungan industri, dan kemampuan pengalihan berkinerja tinggi:
-
Desain Serat & PoE Hibrida – 4 × port SFP 2.5G untuk transmisi serat jarak jauh dan 4 × port Gigabit RJ45 PoE.
-
Pengiriman Daya PoE Industri – Sesuai dengan IEEE 802.3af/at, 30W per port, total anggaran PoE 120W, output 48V.
-
Manajemen Layer 2 Tingkat Lanjut – Mendukung VLAN (802.1Q), QoS, pengintaian IGMP/MLD, agregasi tautan LACP, dan kontrol bandwidth.
-
Perlindungan Cincin & Redundansi – Mendukung STP, RSTP, MSTP, dan Cincin Perlindungan Ethernet (EPR) ITU-T G.8032 untuk pemulihan jaringan yang cepat.
-
Keandalan Industri – Perlindungan lonjakan Ethernet 6KV, perlindungan ESD hingga ±15KV udara, kepatuhan kelas industri EMC.
-
Kinerja Pengalihan Tinggi – Kapasitas pengalihan 28Gbps, laju penerusan 20.83Mpps, tabel MAC 8K, bingkai jumbo 9.6KB.
-
Manajemen Fleksibel – GUI Web, CLI seperti Cisco®, SNMP v1/v2c/v3, Telnet, SSH, HTTPS, dan redundansi firmware.
-
Fitur Hemat Energi & Diagnostik – IEEE 802.3az EEE, diagnostik kabel, pencerminan port, RMON, dan pencatatan peristiwa.
3. Spesifikasi
|
Nama Produk
|
Sakelar Serat PoE Industri Terkelola 10/100/1000Mbps (4F+4TP)
|
|
Model No.
|
IM-FP444GW
|
|
Port
|
4*port SFP 100/1000/2500Mpbs
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45(Mendukung penginderaan otomatis MDI/MDIX)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Fitur Pengalihan
|
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan: <10us
Bandwidth sistem: 28Gbps (tidak ada kemacetan lalu lintas)
Laju penerusan: 20.83Mpps
Ukuran DRAM: 128M
Ukuran Flash: 16M
Ukuran buffer paket: 4Mb
ID VLAND: 4096
Ukuran Tabel Alamat MAC: 8K
Bingkai Jumbo: 9.6KB
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atas twisted pair berpelindung (≤100m)
|
|
LED
|
Daya, jaringan, serat
PWR: Daya
Oranye: Tautan/ACT
Hijau: Kecepatan Jaringan 1000M (mati saat 100Mb/s)
Serat: FX1/FX2/FX3/FX4
|
|
Catu Daya
|
Tegangan input: 48V (maks 52V)
Tegangan output PoE: 48V
Daya output PoE tunggal: 30W (port 1~4)
Anggaran maks: 120W
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Lingkungan
|
Suhu kerja: -40°C～75°C
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B(Kelas B) ANSI C63.4: 2014
|
|
Informasi Mekanis
|
Cangkang: Cangkang logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm
Metode pemasangan: Pemasangan Din-rail/Dinding
Berat: 0.75Kg/0.9Kg (Bersih/Kotor)
|
|
Garansi
|
3 tahun, dukungan teknis seumur hidup
|
4. Dimensi
5. UI Web
6. Fitur Perangkat Lunak
- Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
- Mendukung IEEE802.3az EEE (Ethernet Hemat Energi) Manajemen, optimalkan konsumsi daya
- Mendukung STP, RSTP, MSTP, Cincin Perlindungan Ethernet (EPR) ITU-T G.8032
- Mendukung QoS, QoS klasifikasi transportasi, CoS, kontrol bandwidth (arah input/output), penekanan badai, layanan yang dibedakan
- Mendukung IEEE802.1q VLAN, port VLAN, berdasarkan Mac VLAN, IP subnet VLAN, Protocol VLAN, konversi VLAN, MVR
- Mendukung agregasi tautan LACP IEEE802.3ad dinamis, agregasi tautan statis
- Mendukung pengintaian IGMP/MLD V1/V2/V3, filtrasi/modulasi IGMP, pencarian IGMP
- Mendukung laporan agen IGMP, pengintaian MLD
- Keamanan: berdasarkan port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Mendukung CLI seperti Cisco®, manajemen Web, SNMP v1/v2c/v3, Telnet
- Mendukung peningkatan perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah kegagalan peningkatan
- Mendukung klien DHCP/Relay/Snooping/Snooping opsi 82/Relay opsi 82
- Mendukung RMON, MIB II, citra cermin, log peristiwa, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Mendukung server Telnet IPV6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Silakan hubungi kami untuk manual web atau manual CLI
7. Aplikasi
8. Aksesori
|
Modul Optik Industri
|
|
OSPL1E06D-85
|
100BASE-FX (850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D (TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Catu Daya DIN Industri
|
|
IM-DAC220/DC12V1.67A
|
AC220V ke DC12V1.67A, -30℃～70℃
|
|
IM-DAC220/DC24V1A
|
AC220V ke DC24V1A, -30℃～70℃
|
|
IM-DAC220/DC48V1.6A
|
AC220V ke DC48V1.6A, -30℃～70℃
|
|
IM-DAC220/DC48V2.5A
|
AC220V ke DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V ke DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V ke DC48V10A, -40℃～70℃
|
9. FAQ
1, Chip apa yang digunakan?
Olycom: Vitesse
2, Bisakah saya menyesuaikannya?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, masker PVC, dan bagian produk (kit pemasangan, blok terminal daya, dll.)
3, Bisakah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Untuk port LAN, mereka adalah penginderaan otomatis 10/100/1000M
Untuk port Serat, harap konfigurasikan kecepatan 100Mbps melalui GUI Web atau CLI
4, Bisakah saya mematikan fungsi PoE untuk beberapa port jika perlu?
A: Ya
Semua sakelar terkelola PoE dalam seri ini mendukung manajemen PoE
Silakan atur saja status PoE melalui GUI Web atau CLI
5, Apakah Anda melakukan SKD/CKD?
A: Ya
Sebagai pabrik, kami telah berurusan dengan ini berkali-kali.
