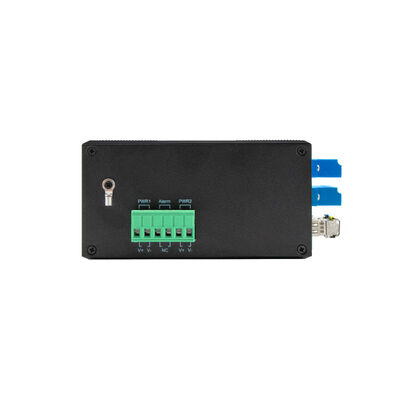

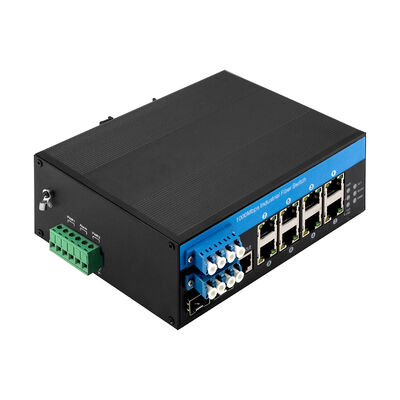

2.5G Sakelar Bypass Serat PoE Terkelola 8 Port
1. Ikhtisar Produk
IM-FBP288GW adalah sakelar bypass serat PoE kelas industri terkelola yang dirancang untuk sistem komunikasi optik dan pengiriman daya yang sangat penting.
Ini mengintegrasikan 8 × port RJ45 PoE 10/100/1000Mbps, 2 × port uplink serat SFP 100/1000/2500Mbps, dan 2 × port bypass serat LC, memungkinkan transmisi optik tanpa gangguan bahkan jika terjadi kehilangan daya atau kegagalan perangkat.
Mendukung IEEE 802.3af/at PoE dengan total anggaran daya hingga 240W, sakelar memastikan pengiriman daya yang andal ke kamera IP, titik akses nirkabel, dan perangkat tepi industri.
Dengan penutup logam IP40 industri, pemasangan rel DIN atau dinding, dan suhu pengoperasian -40°C hingga +75°C, IM-FBP288GW dibuat khusus untuk lingkungan yang keras di mana ketersediaan jaringan dan perlindungan jalur optik sangat penting.
2. Spesifikasi
|
Nama Produk
|
Sakelar Bypass Serat PoE Industri Terkelola 10/100/1000Mbps (2F+8TP)
|
|
Model No.
|
IM-FBP288GW
|
|
Port
|
2*port SFP 100/1000/2500Mpbs
2* port bypass LC (SM/MM)
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 (Mendukung penginderaan otomatis MDI/MDIX)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Fitur Switching
|
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan:<10us
Bandwidth sistem: 26Gbps (tidak ada kemacetan lalu lintas)
Laju penerusan: 19.344Mpps
Ukuran DRAM: 128M
Ukuran Flash: 16M
Ukuran buffer paket: 4Mb
ID VLAND: 4096
Ukuran Tabel Alamat MAC: 8K
Bingkai Jumbo: 9.6KB
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atas twisted pair berpelindung (≤100m)
|
|
LED
|
Daya, jaringan, serat
PWR: Daya
Oranye: Tautan/ACT
Hijau: Kecepatan Jaringan 1000M (mati saat 100Mb/s)
Serat: FX1/FX2
|
|
Catu Daya
|
Tegangan input: 48V (maks 52V)
Tegangan output PoE: 48V
Daya output PoE tunggal: 30W (port 1~8)
Anggaran maks: 240W
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Lingkungan
|
Suhu kerja: -40°C～75°C
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B (Kelas B) ANSI C63.4: 2014
|
|
Informasi Mekanis
|
Cangkang: Cangkang logam bergelombang, tingkat IP40
Dimensi: 158*115*60mm
Metode pemasangan: Pemasangan rel Din/Dinding
Berat: 0.75Kg/0.9Kg (Bersih/Kotor)
|
|
Garansi
|
3 tahun, dukungan teknis seumur hidup
|
|
Bypass Serat
|
|
Kategori
|
Satuan
|
Spesifikasi
|
|
Rentang panjang gelombang
|
nm
|
850±40/1300±40
|
1260~1650
|
|
Panjang gelombang uji
|
nm
|
850/1300
|
1310/1550
|
|
Kehilangan sisipan
|
dB
|
Typ: 0.6 Maks: 1.0
|
Typ: 0.6 Maks: 1.0
|
|
Kehilangan pengembalian
|
dB
|
MM≥30 SM≥50
|
|
Crosstalk saluran
|
dB
|
MM≥35 SM≥55
|
|
Kehilangan polarisasi
|
dB
|
≤0.05
|
|
Kehilangan panjang gelombang
|
dB
|
≤0.05
|
|
Kehilangan suhu
|
dB
|
≤0.05
|
|
Kemampuan pengulangan
|
dB
|
≤0.05
|
|
Tegangan pengoperasian
|
v
|
3.3V-5V
|
|
Masa pakai
|
kali
|
≥100000000
|
|
Waktu switching
|
ms
|
≤10
|
|
Daya optik transmisi
|
mw
|
≤500
|
|
Suhu pengoperasian
|
ºc
|
-20~+70
|
|
Suhu penyimpanan
|
ºc
|
-40~+85
|
Sebagai bagian yang sangat diperlukan dari sistem komunikasi & perlindungan optik, bypass serat sangat andal dan stabil untuk berbagai kebutuhan jalur optik seperti
-
Jaringan area metropolitan (MAN)
-
Konfigurasi dinamis multiplexing tambah/lepas
-
Pemantauan sistem
-
Penelitian dan pengembangan laboratorium
Sementara itu, sakelar pass serat memiliki karakteristik
3. Info WEB
- Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
- Mendukung Manajemen IEEE802.3az EEE (Ethernet Hemat Energi), mengoptimalkan konsumsi daya
- Mendukung STP, RSTP, MSTP, Cincin Perlindungan Ethernet ITU-T G.8032 (EPR)
- Mendukung QoS, QoS klasifikasi transportasi, CoS, kontrol bandwidth (arah input/output), penekanan badai, layanan yang dibedakan
- Mendukung IEEE802.1q VLAN, port VLAN, berdasarkan Mac VLAN, IP subnet VLAN, Protocol VLAN, konversi VLAN, MVR
- Mendukung agregasi tautan LACP IEEE802.3ad dinamis, agregasi tautan statis
- Mendukung IGMP/MLD snooping V1/V2/V3, filtrasi/modulasi IGMP, pencarian IGMP
- Mendukung laporan agen IGMP, MLD snooping
- Keamanan: berdasarkan port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
- Mendukung peningkatan perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah kegagalan peningkatan
- Mendukung klien DHCP/Relay/Snooping/Snooping opsi 82/Relay opsi 82
- Mendukung RMON, MIB II, citra cermin, log peristiwa, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Mendukung server IPV6 Telnet/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
4. Aplikasi
- Jaringan Area Metropolitan (MAN) – Memastikan transmisi serat tanpa gangguan saat perangkat sebaris gagal atau memerlukan perawatan.
- Sistem Pengawasan CCTV & Keamanan – Menyalakan kamera IP melalui PoE sambil melindungi tautan serat dalam penerapan di luar ruangan dan di tepi jalan.
- Otomatisasi & Pemantauan Industri – Mempertahankan komunikasi berkelanjutan di pabrik, gardu induk, dan jaringan kontrol industri.
- Sistem Pemantauan Jaringan Optik – Ideal untuk menyisipkan peralatan pemantauan, analisis, atau perlindungan tanpa mempertaruhkan gangguan lalu lintas.
- Lingkungan Laboratorium & R&D – Menyediakan switching serat yang stabil dan dapat diulang untuk pengujian optik dan validasi sistem.
- Infrastruktur Transportasi & Kota Cerdas – Mendukung pemantauan lalu lintas, komunikasi kereta api, dan jaringan pengawasan di seluruh kota.
5. Daftar Kemasan
-
1 buah sakelar
-
1 buah panduan pengguna
-
1 buah kabel konsol
Keterangan
Aksesori (braket rel DIN, modul optik, catu daya, patchcord, kabel jaringan, dll.) TIDAK termasuk dalam kotak kemasan, harap siapkan sendiri atau beli satu set lengkap dari kami
Informasi kotak pengiriman
Ukuran produk: 15.8*11.5*6cm
Ukuran kotak bagian dalam: 25.3*20.8*8cm
Berat produk: 0.75Kg
Berat kemasan: 0.9Kg
Ukuran kotak induk: 55.5*40*41cm
Kuantitas pengepakan: 20Pcs
Berat pengepakan: 20Kg
6. FAQ
1, Chip apa yang digunakannya?
Olycom: Vitesse
2, Bisakah saya menyesuaikannya?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC, dan bagian produk (kit pemasangan, blok terminal daya, dll.)
3, Bisakah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Untuk port LAN, mereka adalah penginderaan otomatis 10/100/1000M
Untuk port Serat, harap konfigurasikan kecepatan 100Mbps melalui Web GUI atau CLI
4, Bisakah saya mematikan fungsi PoE untuk beberapa port jika perlu?
A: Ya
Semua sakelar terkelola PoE dalam seri ini mendukung manajemen PoE
Silakan atur saja status PoE melalui Web GUI atau CLI
5, Apakah Anda melakukan SKD/CKD?
A: Ya
Sebagai pabrik, kami telah berurusan dengan ini berkali-kali.
