Sakelar PoE Gigabit DIN 4-Port
1. Ikhtisar

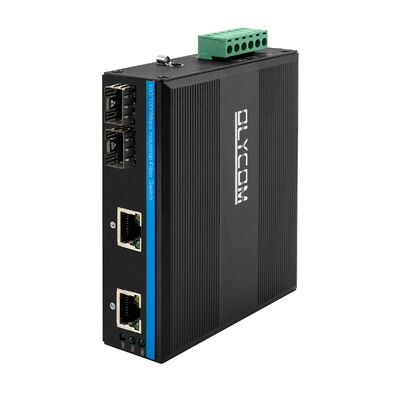

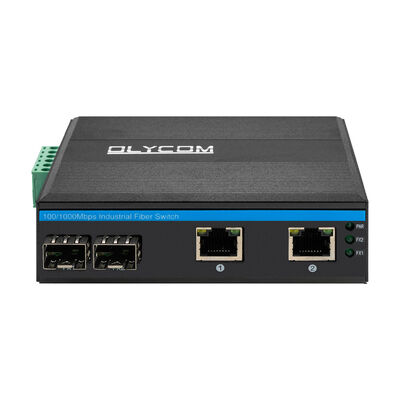

IM-FP222GE adalah sakelar serat PoE Gigabit kelas industri yang ringkas yang dirancang untuk memberikan konektivitas data dan daya yang andal di lingkungan yang keras dan kritis.
Menampilkan dua port serat SFP Gigabit dan dua port Ethernet PoE 10/100/1000Mbps, memungkinkan integrasi jaringan tulang punggung serat yang mulus dengan perangkat tepi bertenaga seperti kamera IP dan titik akses nirkabel.
Dengan rentang suhu pengoperasian yang luas (-40°C hingga +75°C), perlindungan lonjakan yang kuat, dan penutup logam rel DIN yang kokoh, IM-FP222GE dibuat untuk pengoperasian berkelanjutan dalam otomatisasi industri, transportasi, dan sistem pengawasan luar ruangan.
Ini adalah solusi ideal untuk Pengawasan IP, angin, listrik, PIS kereta bawah tanah, otomatisasi perakitan, SCADA daya, pengolahan limbah, metalurgi, transportasi cerdas, transportasi kereta api, militer, dan industri lainnya
2. Spesifikasi
|
Nama Produk
|
Sakelar Serat PoE Industri 10/100/1000Mbps (2F+2TP)
|
|
Model No.
|
IM-FP222GE
|
|
Port
|
2x100/1000M Serat SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
2x10/100/1000M UTP RJ45 (Mendukung penginderaan otomatis MDI/MDIX)
1x6-PIN Terminal Blok Daya
|
|
Protokol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
IEEE 802.3ab (1000Base-TX)
IEEE 802.3af 15.4W (PoE)
IEEE 802.3at 30W (PoE+)
|
|
Fitur Switching
|
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan:<10us
Bandwidth sistem: 8Gbps (tidak ada kemacetan lalu lintas)
Laju penerusan: 5.952Mmps
MAC: 4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atas twisted pair berpelindung (≤100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1, FX2
Aktif: transmisi normal
Mati: transmisi TIDAK normal (modul optik rusak atau terputus)
Oranye tembaga: Indikator PoE
Aktif: PoE berfungsi
Mati: PoE tidak berfungsi atau ini adalah perangkat Non-PoE
Hijau tembaga: Indikator kecepatan
Aktif: kecepatan transmisi 1000Mbps
Berkedip: dalam transmisi
Mati: Terputus atau kecepatan kerja 10/100Mbps
|
|
Konsumsi Daya
|
Pemuatan penuh tanpa PoE ≤5W
|
|
Catu Daya
|
Tegangan input catu daya PoE: 48V (maks 52V)
Daya output catu daya PoE tunggal: 30W (port 1~2)
Total anggaran: 60W
Tegangan output PoE: 48V
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
1/2 (V+), 3/6 (V-)
|
|
Lingkungan
|
Suhu kerja: -40°C～75°C
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subbagian B (Kelas B) ANSI C63.4: 2014
|
|
Informasi mekanis
|
Cangkang: Cangkang logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm

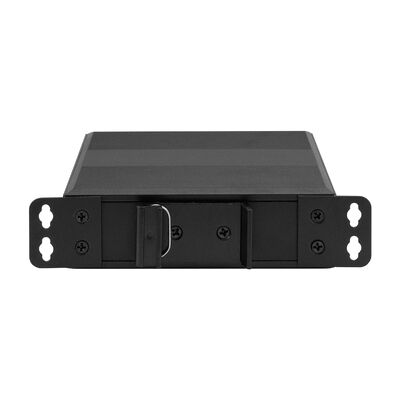

Metode pemasangan: Pemasangan Din-rail/Dinding
Berat: 0.35Kg/0.45Kg (Bersih/Kotor)
|
|
Garansi
|
3 tahun, dukungan teknis seumur hidup
|
3. Fitur Utama
1. Integrasi Gigabit Fiber & PoE
2× port serat SFP 100/1000Mbps yang mendukung modul serat multimode dan single-mode untuk jarak transmisi yang fleksibel
2× port RJ45 PoE 10/100/1000Mbps yang sesuai dengan IEEE 802.3af/at, memberikan daya hingga 30W per port
Total anggaran daya PoE 60W, cocok untuk kamera IP berdaya tinggi dan perangkat nirkabel
2. Kinerja Switching yang Stabil
Arsitektur switching store-and-forward memastikan integritas data
Bandwidth sistem tinggi dengan penerusan non-blocking dan latensi rendah
Negosiasi otomatis dan Auto MDI/MDIX menyederhanakan penerapan jaringan
Dukungan kontrol aliran untuk komunikasi full-duplex dan half-duplex
3. Keandalan Tingkat Industri
Perlindungan lonjakan Ethernet 6KV dan kekebalan EMC yang kuat untuk lingkungan luar ruangan dan gangguan tinggi
Input daya DC lebar (sistem PoE 48V) dengan perlindungan polaritas terbalik
Penutup logam bergelombang tanpa kipas (IP40) untuk pembuangan panas yang efisien
Pilihan pemasangan rel DIN atau dinding untuk pemasangan yang fleksibel
4. Pemantauan & Kepatuhan yang Mudah
Indikator LED untuk daya, tautan serat, aktivitas Ethernet, kecepatan, dan status PoE
Sesuai dengan standar CE dan FCC, cocok untuk penerapan global
4. Dimensi
- 1 buah sakelar
- 1 buah panduan pengguna
Keterangan
Aksesori (braket rel DIN, modul optik, catu daya, kabel patch, kabel jaringan, dll.) TIDAK termasuk dalam kotak kemasan, harap siapkan sendiri atau beli satu set lengkap dari kami
Informasi kotak pengiriman
Ukuran produk: 11.4*9.3*3.5cm
Ukuran kotak bagian dalam: 23*16.5*5.8cm
Berat produk: 0.35Kg
Berat pengepakan: 0.45Kg
Ukuran kotak induk: 67*33*47cm
Kuantitas pengepakan: 40Pcs
Berat pengepakan: 20Kg
5. Aksesori
|
Modul Optik Industri
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX (1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U (TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D (TX 1550 RX1310)
|
|
Catu Daya DIN Industri
|
|
IM-DAC220/DC48V2.5A
|
AC220V ke DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V ke DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V ke DC48V10A, -40℃～70℃
|
6. Aplikasi
1, Sistem CCTV PoE
2, Telekomunikasi Serat Optik
