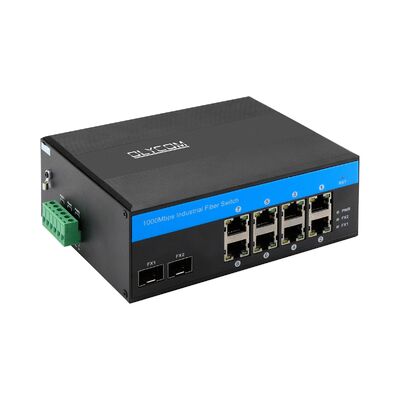

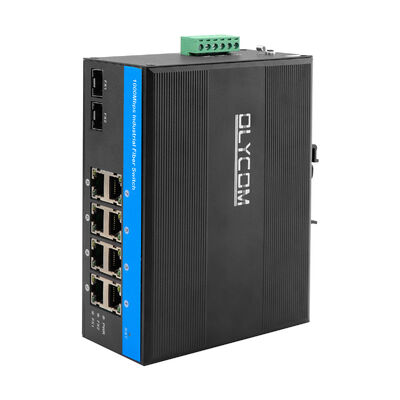

Olycom 8 Port PoE Gigabit Network Switch
1. Spesifikasi dari 8 Port Industrial Switch
|
Nama produk
|
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+8TP)
|
|
Nomor model.
|
IM-FP288GE
|
|
Pelabuhan
|
2x1000M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
8x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
Blok terminal daya 1x6-PIN
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 pada 30W ((PoE+)
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 20Gbps (tidak macet)
Tingkat penyampaian: 14,88Mmps
4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1, FX2
On: Transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On:PoE sedang bekerja
Off: PoE tidak berfungsi atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 1000Mbps
Berkedip: dalam transmisi
Matikan:Terputus atau kecepatan kerja adalah 10/100Mbps
|
|
Konsumsi Daya
|
Beban penuh tanpa PoE≤5W
|
|
Sumber Daya
|
Tegangan input sumber daya PoE: 48V (max 52V)
Daya keluar pasokan daya PoE tunggal: 30W (port 1~8)
Total anggaran: 240W
Tegangan keluaran PoE: 48V
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
1/2 (V+), 3/6 (V-)
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi mekanik
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm
Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
2. Fitur Utama dari 8 Port Ethernet Switch
1. Integrated Gigabit PoE & Fiber Konektivitas
Delapan auto-sensing 10/100/1000Mbps RJ45 port memberikan IEEE 802.3af/at PoE daya dan data melalui kabel Ethernet tunggal,sementara slot SFP Gigabit ganda menyediakan uplink serat fleksibel untuk transmisi jarak jauh atau bebas gangguan.
2Anggaran Daya PoE Tinggi untuk Penyebaran Multi-Device
Setiap port PoE mendukung output hingga 30W, dengan total anggaran 240W, memungkinkan operasi stabil dari beberapa perangkat bertenaga tinggi seperti kamera PTZ dan AP nirkabel luar ruangan.
3Keandalan Industri-Kelas
Dirancang untuk lingkungan yang menuntut, switch mendukung operasi suhu tinggi (-40 °C sampai 75 °C) dan menawarkan perlindungan gelombang Ethernet 6KV,Membantu memastikan operasi yang tidak terganggu di lokasi luar ruangan dan berisik secara listrik.
4. Deteksi PoE Cerdas & Pengiriman Listrik yang Aman
Secara otomatis mendeteksi perangkat non-PoE dan IEEE 802.3af/at-compliant, memasok daya hanya ketika diperlukan untuk melindungi peralatan yang terhubung.
5. Stabil Performance Switching
Arsitektur switching penyimpanan-dan-ke depan, throughput Gigabit, dan kontrol aliran yang efisien memastikan transmisi data yang lancar untuk video, kontrol, dan pemantauan lalu lintas.
6. Pemasangan dan Pemeliharaan Sederhana
Desain plug-and-play yang tidak dikelola dengan Auto MDI / MDIX menghilangkan kompleksitas konfigurasi.Rumah logam kompak dengan DIN-rail atau wall mount memudahkan integrasi ke dalam lemari industri dan kandang lapangan.
3. Gambaran umum dari switch jaringan industri
IM-FP288GE Industrial PoE Fiber Switch adalah solusi jaringan plug-and-play yang tangguh yang dirancang untuk lingkungan industri di mana daya, jarak, dan keandalan paling penting.
Menggabungkan 8 Gigabit PoE port tembaga dengan 2 Gigabit SFP fiber uplink, itu memberikan data dan daya ke kamera IP, titik akses nirkabel,dan perangkat Ethernet industri sementara memperluas jaringan mencapai jauh di luar batas 100 meter tembaga melalui serat.
Dibangun untuk kondisi yang keras, IM-FP288GE beroperasi secara andal dari -40 ° C hingga 75 ° C, memiliki perlindungan gelombang kelas industri, dan mendukung pemasangan DIN-rail atau dinding.Dengan deteksi PoE cerdas dan anggaran daya total yang tinggi, mempermudah penyebaran di luar ruangan, transportasi, energi, dan jaringan otomatisasi di mana stabilitas dan kemudahan pemasangan sangat penting.
4Aplikasi CCTV PoE Switch
1. Sistem Pengawasan IP
Ideal untuk menyalakan dan menghubungkan kamera IP di kota, pabrik, kampus, dan situs luar ruangan, dengan uplink serat memperluas cakupan jarak jauh.
2Sistem Transportasi dan Kereta Api Cerdas
Mendukung pengiriman data dan daya yang stabil untuk pemantauan lalu lintas, PIS kereta bawah tanah, dan jaringan komunikasi kereta api yang beroperasi di lingkungan yang keras.
3. Energi, Listrik & Jaringan SCADA
Sangat cocok untuk substasi, peternakan angin, dan sistem otomatisasi tenaga yang membutuhkan keandalan tinggi, perlindungan gelombang, dan transmisi serat jarak jauh.
4. Otomasi Industri & Manufaktur
Memberikan konektivitas Ethernet dan PoE yang dapat diandalkan untuk sensor, pengontrol, dan terminal industri di lantai pabrik.
5. Proyek Perbandaran & Infrastruktur
Umum digunakan dalam pengolahan air limbah, metalurgi, dan infrastruktur publik di mana desain yang kokoh dan stabilitas jangka panjang sangat penting.
5Informasi kemasan
- 1pc saklar
- 1pc manual pengguna
Perhatikan
Aksesoris ((DIN rail bracket, modul optik, catu daya, patchcord, kabel jaringan dll) TIDAK termasuk dalam kotak kemasan, silakan siapkan sendiri atau membeli satu set penuh dari kami
Informasi kotak pengiriman
Ukuran produk: 15,8*11,5*6cm
Ukuran kotak dalam: 25,3 * 20,8 * 8cm
Berat produk: 0,75Kg
Berat kemasan: 0,9Kg
Ukuran kotak utama: 55,5*40*41cm
Jumlah kemasan: 20 pcs
Berat kemasan: 20kg
6. FAQ
1, chip apa yang didasarkan?
Olycom: Realtek
2, Dapatkah saya menyesuaikan itu?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan suku cadang produk (kit pemasangan, blok terminal daya dll.)
3, Apakah itu dikelola?
Tidak.
Ini hanya plug-and-play sederhana, tapi kita memiliki model yang dikelola ((IM-FP288GM)
