1G berbasis SFP Fiber Optic Switch 8 Port
Tinjauan 8 Port Gigabit Switch

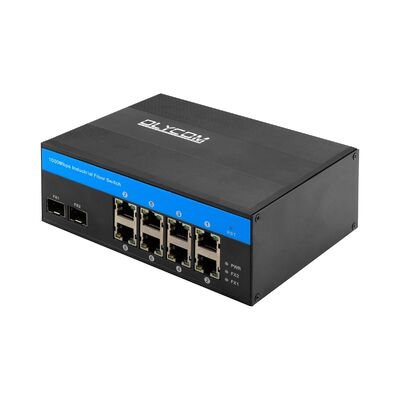

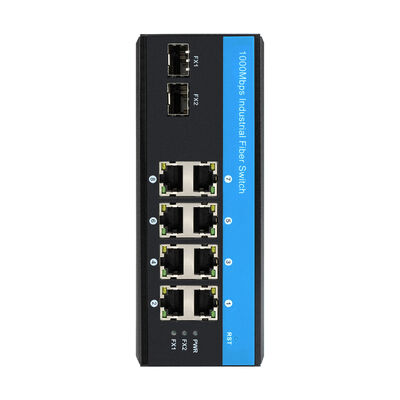

1. IM-FS280GE Industrial Gigabit Fiber Switch adalah solusi Ethernet yang tangguh, plug-and-play yang dirancang untuk operasi yang dapat diandalkan di lingkungan industri yang keras.
2Dengan 2 port serat Gigabit SFP dan 8 port tembaga Gigabit Ethernet, memungkinkan integrasi mulus dari tautan serat jarak jauh dengan konektivitas perangkat tepi kepadatan tinggi.
3Dibangun pada arsitektur switching kelas industri dengan mekanisme penyimpanan dan penerus, IM-FS280GE memastikan transmisi data yang stabil dan kinerja yang konsisten di bawah beban jaringan yang berat.Masukan daya DC redundant jangkauan luas (DC12V) dan perlindungan polaritas terbalik meningkatkan keandalan sistem dalam penyebaran misi kritis.
4Dengan kisaran suhu operasi yang luas dari -40 °C sampai 75 °C, rumah logam diperkuat, dan perlindungan EMC industri, saklar ini sangat cocok untuk lemari luar ruangan, lantai pabrik,dan instalasi tanpa pengawasan di mana stabilitas jangka panjang sangat penting.
Data Teknis Switch Serat Industri
|
Nama produk
|
10/100/1000Mbps Industrial Fiber Switch ((2F+8TP)
|
|
Nomor model.
|
IM-FS280GE
|
|
Pelabuhan
|
2x1000M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
8x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
Blok terminal daya 1x6-PIN
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 20Gbps (tidak macet)
Tingkat penyampaian: 14,88Mmps
4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1, FX2
On: Transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On:PoE sedang bekerja
Off: PoE tidak berfungsi atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 1000Mbps
Berkedip: dalam transmisi
Matikan:Terputus atau kecepatan kerja adalah 10/100Mbps
|
|
Konsumsi Daya
|
Beban penuh tanpa PoE≤5W
|
|
Sumber Daya
|
Masukan DC12V ~ DC52V yang berlebihan, biasanya DC12V / DC24V / DC48V
Koneksi terbalik: dukungan
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi mekanik
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm

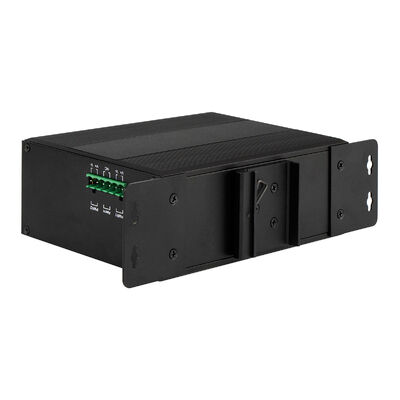

Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
3. Aplikasi
IM-FS280GE banyak digunakan di jaringan industri dan infrastruktur di mana keandalan, jarak, dan ketahanan lingkungan sangat penting, termasuk:
- Sistem Pengawasan dan Keamanan IP
- Utilitas listrik dan jaringan SCADA
- Sistem Kereta Api, Metro, dan Transportasi
- Infrastruktur Energi Angin dan Energi
- Otomatisasi Pabrik & Jalur perakitan
- Sistem Transportasi Cerdas (ITS)
- Pengolahan Air dan Pemantauan Air Limbah
- Lingkungan Militer dan Industri yang Kekerasan
4. Fitur Utama
Konektivitas Gigabit Fiber & Ethernet
Dilengkapi dengan slot serat SFP 2× 1000Mbps dan 8× 10/100/1000Mbps port RJ45 otomatis-sensing, switch mendukung topologi jaringan yang fleksibel,memungkinkan transmisi serat jarak jauh dan akses tembaga berkecepatan tinggi di tepi.
Keandalan Industri
Dirancang untuk operasi terus menerus di lingkungan yang ekstrim, IM-FS280GE mendukung operasi -40 °C hingga 75 °C, dilengkapi dengan kandang logam bergelombang dan menyediakan perlindungan gelombang Ethernet 6KV,membuatnya ideal untuk aplikasi industri dan luar ruangan.
Kinerja yang Stabil & Perpindahan yang Efisien
Fabrik switching non-blocking, latensi penyampaian rendah, dan buffering paket yang cukup memastikan aliran data yang lancar untuk aplikasi berbandwidth intensif seperti streaming video dan pemantauan real-time.
Input Daya Fleksibel untuk Sistem Industri
Mendukung input daya DC redundant yang umum digunakan dalam sistem kontrol industri (12V / 24V / 48V), meningkatkan waktu operasi jaringan dan menyederhanakan integrasi daya.
Mudah Dipasang & Sesuai
Opsi pemasangan DIN-rail atau dinding memungkinkan penyebaran cepat di lemari kontrol.
5. Aksesoris
|
Modul optik industri
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Pasokan Daya Industri DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V ke DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V ke DC24V1A, -30°C ∼70°C
|
FAQ
1, chip apa yang didasarkan?
Olycom: Realtek
2, Dapatkah saya menyesuaikan itu?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan suku cadang produk (kit pemasangan, blok terminal daya dll.)
3, Apakah itu dikelola?
Tidak.
Ini hanya plug-and-play sederhana, tapi kita memiliki model yang dikelola ((IM-FS280GM)
