Fitur Utama
1. Multi-Gigabit Fiber & Gigabit Tembaga Arsitektur
Dua belas port 10/100/1000Mbps RJ45 menyediakan konektivitas akses yang fleksibel, sementara empat slot SFP/SFP+ mendukung kecepatan hingga 10Gbps,memungkinkan agregasi yang mulus dari lantai pabrik ke tulang punggung industri.
2. TSN lanjutan untuk Ethernet Deterministik
Dukungan penuh untuk standar TSN utama seperti IEEE 802.1AS sinkronisasi waktu, 802.1Qbv time-aware shaping, 802.1Qbu frame preemption, dan 802.1CB redundansi mulus memastikan latensi ultra-rendah,kontrol jitter, dan nol kehilangan paket untuk misi-kritis lalu lintas.
3. Synchronization waktu presisi tinggi
PTP dan SyncE IEEE 1588v2 terintegrasi menyediakan distribusi jam yang akurat di semua port, mendukung profil yang digunakan dalam otomatisasi industri, sistem listrik, dan jaringan transportasi.
4. Lapisan 3 Routing & Industrial Redundancy
Manajemen Layer 3 penuh dengan routing IPv4/IPv6 (RIP, OSPF) memungkinkan desain jaringan yang dapat diskalakan, sementara dukungan untuk ERPSv2, MRP, RSTP, MSTP, dan pemulihan sub-50ms melindungi terhadap kegagalan link dan node.
5. Daya Industri-Grade & Perlindungan
Input daya redundant DC 9 ‡ 56V ganda dengan relay alarm memastikan operasi terus menerus.
6. Komprehensif Keamanan & Manajemen
Keamanan tingkat perusahaan termasuk ACL, 802.1X, RADIUS, TACACS +, dikombinasikan dengan manajemen yang fleksibel melalui Web, CLI, SNMP, SSH, membuat switch cocok untuk konvergensi OT dan IT.
7. Desain yang kokoh dan hemat ruang
Perumahan aluminium IP40 yang kompak dengan DIN-rail dan pemasangan dinding memungkinkan pemasangan mudah di lemari kontrol, substasiun, dan kandang pinggir jalan.
Spesifikasi
|
Spesifikasi Switch
|
|
Nama produk
|
1G/2.5G/5G/10G Managed Industrial Fiber Switch (4F+12TP)
|
|
Nomor model.
|
IM-FS4X1200GW
|
|
Port Tembaga
|
12x10/100/1000Base-T RJ45 otomatis MDI/MDI-X
|
|
Pelabuhan SFP/SFP+
|
4*1/2.5/5/10G slot SFP/SFP+
Kompatibel dengan 100BASE-FX,1000BASE-SX/LX/BX,2500BASE-X,5000BASE-X SFP dan 10GBASE SR/LR SFP+ transceiver optik
|
|
Konsol
|
1xRJ45-ke-RS232 port serial ((115200,8,N,1)
|
|
Tombol Reset
|
< 5 detik: Sistem Reboot
> 5 detik: Factory Default
|
|

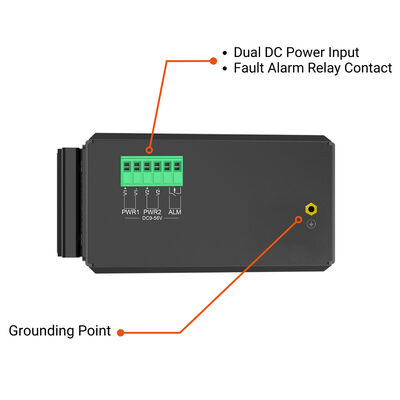

Konektor
|
Blok terminal 6 pin yang bisa dilepas untuk input daya
Pin 1-2 untuk Power 1, Pin 3-4 untuk Power 2, Pin 5-6 untuk alarm kesalahan
|
|
Alarm
|
Satu output relay untuk kegagalan listrik.
Kemampuan membawa arus relay alarm:2A @ 24VDC
|
|
Pengangkutan
|
Kasus aluminium IP40
|
|

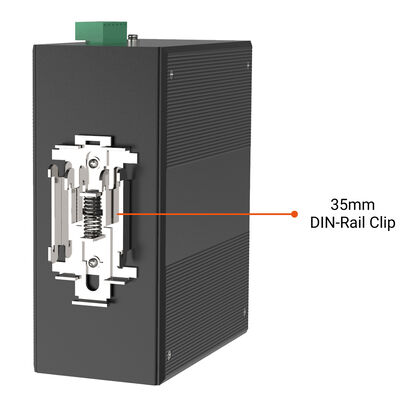

Pemasangan
|
DIN-rail atau wall mount
|
|
Dimensi ((WxDxH)
|
160mm x 132mm x 70mm
|
|
Berat badan
|
1100 g
|
|
Konsumsi Daya
|
Max. 16,8 watt/57,3BTU ((Sistem on)
MAX. 38,2 watt/10,3BTU ((Total beban)
|
|
Pengeluaran Elektrostatik
|
Pengeluaran kontak: ± 8kV
Pelepasan di udara: ±15kV
Perlindungan terhadap Tombak
Sumber Daya: ±4kV
Port RJ45: ±2kV
|
|

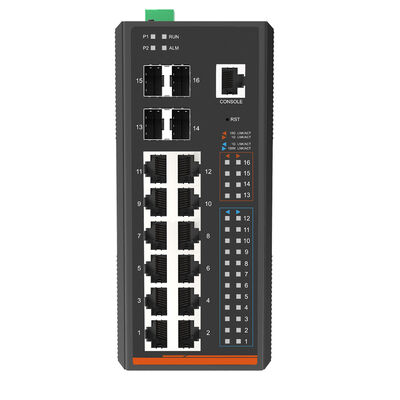

Indikator LED
|
P1 ((hijau), P2 ((hijau), ALM ((merah).
SFP: 1/2.5/5G ((Hijau), 10G ((Hijau)
RJ45: 10/100M ((Hijau), 1000M ((Hijau)
|
Fitur Software
|
Spesifikasi Switch
|
|
Arsitektur Switch
|
Penyimpanan dan pengiriman
|
|
Pindah Kain
|
64 Gbps/non-blocking
|
|
Tabel Alamat
|
32K entri, sumber otomatis membahas pembelajaran dan penuaan
|
|
Data Buffer
|
32Mbits
|
|
Jumbo Frame
|
10K byte
|
|
Kontrol Aliran
|
IEEE 802.3x pause frame untuk full duplex
Tekanan balik untuk setengah duplex
|
|
Layer 3 Fungsi
|
|
Antarmuka IP
|
Maks. 128 antarmuka VLAN
|
|
Tabel Routing
|
Maks. 512 entri jalur statis
Max. 3072 entri tabel routing
|
|
Protokol Routing
|
IPv4 RIPv2
IPv4 OSPFv2
IPv6 OSPFv3
IPv4 Hardware Static Routing
IPv6 Hardware Static Routing
|
|
Layer 2 Fungsi
|
|
Konfigurasi port
|
Port Disable/Enable
Auto-negotiation 10/100/1000Mbps pilihan mode full dan half duplex
Menonaktifkan/mengaktifkan kontrol aliran
Kontrol kemampuan port link
|
|
Status Pelabuhan
|
Tampilkan setiap port's speed duplex mode, status link, status kontrol aliran, status negosiasi otomatis, status batang
|
|
Port Mirroring
|
TX/RX/Kedua
Monitor multi-ke-1
Mirror Remote Switched Port Analyzer ((Cisco RSPAN)
Mendukung hingga 5 sesi
|
|
VLAN
|
IEEE 802.1Q ditandai VLAN
IEEE 802.1ad Q-in-Q tunneling
VLAN pribadi
VLAN berbasis MAC
Terjemahan VLAN
VLAN berbasis protokol VCL
VLAN suara
MVR ((Registrasi VLAN Multicast), MVRP ((Protokol Registrasi VLAN Multiple
GVRP
Hingga 4K kelompok VLAN, dari 4095 ID VLAN
|
|
Agregasi Link
|
IEEE 802.3ad LACP/trunk statis
8 kelompok batang dengan 16 pelabuhan per kelompok batang
|
|
Protokol Pohon Spanning
|
Protokol IEEE 802.1D Spanning Tree
IEEE 802.1w Protokol Rapid Spanning Tree
IEEE 802.1s Protokol Pohon Multiple Spanning
Mendukung 7 instance MSTP
BPDU Guard, penyaringan BPDU dan transparan BPDU
Penjaga Akar
|
|
IGMP Snooping
|
IPv4 IGMP ((v1/v2/v3) mengintai
Dukungan modus querier IPv4 IGMP
Mendukung 255 kelompok IGMP
|
|
MLD Snooping
|
IPv6 MLD ((v1/v2) mengintai
Dukungan modus queryer IPv6
Mendukung 255 kelompok MLD
|
|
Kontrol Bandwidth
|
Kontrol bandwidth per port
Masuk: 10Kbps ~ 13128Mbps
Egress: 10Kbps ~ 13128Mbps
|
|
Cincin, Redundansi, Perlindungan
|
Protokol APS (1+1, Mode 1:1)
MRP (Media Redundancy Protocol)
ITU-T G.8032 ERPSv2
Waktu pemulihan <10ms @ 3 node
Waktu pemulihan <50ms @ 16 node
Dukungan utama dan sub-ring
|
|
Penemuan dan Pemantauan
|
UPnP ((Universal Plug and Play)
LLDP
LLDP-MED
UDLD ((Unidirectional Link Detection)
Aliran
|
|
OAM
|
IEEE 802.3ah OAM,
IEEE 802.1ag Connectivity Fault Management (CFM)
|
|
Sinkronisasi
|
IEEE 1588v2 PTP (Precision Time Protocol)
PTP Master
PTP Slave
Jam Batas
Jam transparan peer to peer
Jam transparan ujung ke ujung
Profil: 1588/G.8265.1/G.8275.1/802.1AS
SyncE
|
|
QoS
|
Klasifikasi lalu lintas berdasarkan, prioritas ketat dan WRR
Prioritas 8 tingkat untuk beralih
Nomor pelabuhan
802.1p prioritas
802.1Q VLAN tag
Bidang DSCP/ToS dalam paket IP
|
|
Jaringan yang sensitif terhadap waktu
Protokol
|
Sinkronisasi Waktu Presisi Tinggi
IEEE1588 ((Templat Waktu)
802.1AS-Rev gPTP default profil
Pengubah bentuk
802.1Qbv ((Jadwal Mengingat Waktu)
802.1Qch ((Pengaturan antrian dan pengiriman siklus)
Keamanan Aliran TSN
802.1Qci (Per Stream Filtering and Policing)
Perbaikan
802.1CB (Frame Replication and Elimination for Redundancy for seamless redundancy)
Pengurangan Penundaan
IEEE 802.1Qbu Frame Preemption
|
|
Fungsi Keamanan
|
|
Daftar Kontrol Akses
|
ACL berbasis IP/ACL berbasis MAC
ACL berdasarkan:
Alamat MAC
Alamat IP
Jenis Protokol
ID VLAN
DSCP
802.1q Prioritas
Hingga 512 entri
|
|
Keamanan
|
Keamanan Pelabuhan
Penjaga sumber IP, hingga 512 entri
Inspeksi ARP dinamis, hingga 1K entri
Kontrol otoritas baris perintah berdasarkan tingkat pengguna
Alamat MAC statis, hingga 64 entri
|
|
AAA
|
Klien RADIUS
Klien TACACS+
|
|
Kontrol Akses Jaringan
|
Kontrol akses jaringan berbasis port IEEE 802.1x
Otentikasi berbasis MAC
Otentikasi lokal/RADIUS
|
|
Manajemen
|
|
Antarmuka Manajemen Dasar
|
Konsol; Telnet; Web browser; SNMPv1,v2c
|
|
Antarmuka Manajemen Aman
|
SSHv2, TLSv1.2, SNMPv3
|
|
Manajemen Sistem
|
Peningkatan firmware dengan protokol HTTP melalui jaringan Ethernet
Konfigurasi upload/download melalui HTTP
Syslog jarak jauh
Log Sistem
NTP
Firo NMS
|
|
SNMP MIB
|
RFC 1213 MIB-II
RFC 1493 Jembatan MIB
RFC 1643 Ethernet MIB
RFC 2863 Antarmuka MIB
RFC 2665 MIB seperti Ether
RFC 2819 RMON MIB (Kelompok 1,2,3 dan 9)
RFC 2737 Entitas MIB
RFC 2618 RADIUS Klien MIB
RFC 2863 IF-MIB
RFC 2933 IGMP-STD-MIB
RFC 3411 SNMP-Frameworks-MIB
RFC 4292 IP Forward MIB
RFC IP MIB
RFC 4836 MAU-MIB
IEEE 802.1X PAE
LLDP
|
|
Peraturan & Jaminan
|
|
Keamanan
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Kelas A, CISPR 32 FCC Bagian 15B Kelas A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5 (Surge) EN61000-4-6 (CS)
EN61000-4-8 (PFMF
|
|
Kejutan
|
IEC 60068-2-27
|
|
Jatuh bebas
|
IEC 60068-2-32
|
|
Getaran
|
IEC 60068-2-6
|
|
Lingkungan
|
RoHS
|
|
Kepatuhan Standar
|
IEEE 802.3 10BASE-T
IEEE 802.3u 100BASE-TX/100BASE-FX
IEEE 802.3z Gigabit 1000T
IEEE 802.3z Gigabit SX/LX
IEEE 802.3bz 2.5G/5G BASE-X
IEEE 802.3x kontrol aliran dan tekanan balik
IEEE 802.3ad port trunk dengan LACP
Protokol IEEE 802.1D Spanning Tree
IEEE 802.1w Protokol Rapid Spanning Tree
IEEE 802.1s Protokol Pohon Multiple Spanning
Kelas Layanan IEEE 802.1p
Tagging VLAN IEEE 802.1Q
Kontrol Jaringan Otentikasi Pelabuhan IEEE 802.1X
IEEE 802.1ab LLDP
IEEE 802.3ah OAM
IEEE 802.1ag Connectivity Fault Management (CFM)
IEEE 802.1AS Timing dan Synchronization untuk aplikasi sensitif waktu
IEEE 802.1Qbu Frame Preemption
IEEE 802.1Qci Per-Stream Filtering dan kepolisian (PSFP)
IEEE 802.1Qbv Peningkatan untuk Lalu Lintas Terjadwal
IEEE 802.1CB Frame Replication and Elimination for Reliability (Pengulangan dan Penghapusan Frame untuk Keandalan)
RFC 768 UDP
RFC 783 TFTP
RFC 791 IP
RFC 792 ICMP
RFC 2068 HTTP
RFC 1112 IGMP v1
RFC 2236 IGMP v2
RFC 3376 IGMP v3
RFC 2710 MLD v1
RFC 3810 MLD v2
RFC 2328 OSPF v2
RFC 5340 OSPF v3
RFC 2453 RIP v2
ITU-T G.8032 ERPS Ring
|
|
Jaminan
|
3 tahun
|
|
Lingkungan
|
|
Suhu operasi
|
-40 °C sampai +75 °C
|
|
Suhu penyimpanan
|
-40 °C sampai +85 °C
|
|
Kelembaban
|
5 sampai 95% ((tidak kondensasi)
|
|
Daftar Paket
|
|
Perangkat
|
1x Industrial Ethernet Switch
|
|
Kabel
|
1xDB9 perempuan ke RJ45
|
|
Kit Instalasi
|
1x DIN-Rail Clip
2x Kit Wall-mount
|
|
Dokumen
|
1 x Manual Pengguna
1 x Kartu Jaminan
|
Pengantar
This powerhouse utilizes Time-sensitive Networking (TSN) technology along with IEEE 1588 Precision Time Protocol (PTPv2) for impeccable time synchronization on all ports - ensuring every operation runs seamlessly in harmony.
IM-FS4X1200GW dengan mudah mendukung standar TSN IEEE yang penting untuk solusi komunikasi real-time lengkap yang melebihi harapan di setiap titik.
Dari memanfaatkan profil IEEE 802.1AS-REV yang luar biasa untuk sinkronisasi waktu yang tak tertandingi untuk memanfaatkan kekuatan IEEE 802.1Qbv Enhancements for Scheduled Traffic dan IEEE 802.1Qbu Frame Preemption untuk mengoptimalkan efisiensi transmisi data! Saklar ini sudah menutupi semuanya!
Dan jangan lupa tentang kemampuannya dalam menangani data penting berkat fitur seperti Interspersing Express Traffic (IET) inovatif yang disediakan oleh IEEE 802.3br dan kemampuan penyaringan per-stream dan kepolisian yang ditawarkan oleh IEEE 802.1Qci - memungkinkan keandalan yang mulus bahkan selama operasi yang menuntut!
Aplikasi
1. Otomasi Industri & Jaringan Pabrik
Ideal untuk jalur produksi TSN-enabled, robotika, kontrol gerak, dan sistem penglihatan mesin yang membutuhkan kinerja Ethernet deterministik.
2. Listrik & Energi Infrastruktur
Cocok untuk substasiun, jaringan pintar, dan sistem SCADA di mana sinkronisasi waktu yang tepat dan ketersediaan tinggi sangat penting.
3Transportasi & Sistem Kereta Api
Mendukung sinyal, komunikasi di atas kapal, dan jaringan kontrol di kereta api, metro, dan sistem transportasi cerdas.
4. Kontrol Proses & Infrastruktur Kritis
Backbone yang andal dan penggerak agregasi untuk minyak & gas, metalurgi, pengolahan air, dan industri proses terus menerus lainnya.
5. OT / IT Converged Networks
Memungkinkan konektivitas yang aman dan dikelola antara teknologi operasional dan jaringan perusahaan sambil mempertahankan jaminan real-time.
