Sakelar Serat PoE Ethernet Serial Olycom
Fitur Utama
1. Integrasi Serial ke Ethernet dalam Satu Perangkat
Antarmuka RS-232 / RS-422 / RS-485 bawaan memungkinkan PLC, meter, sensor, dan pengontrol lama berkomunikasi langsung melalui jaringan IP, menghilangkan kebutuhan akan server perangkat serial eksternal.
2. Gigabit PoE untuk Perangkat Edge
Delapan port RJ45 10/100/1000Mbps menghadirkan data dan daya ke kamera IP, terminal industri, dan pengontrol, dengan deteksi PoE cerdas dan anggaran daya total yang tinggi yang cocok untuk instalasi lapangan yang padat.
3. Uplink Serat untuk Transmisi Jarak Jauh & Bebas Noise
Slot SFP Gigabit Ganda menyediakan konektivitas serat fleksibel, memperluas jangkauan jaringan dan memastikan komunikasi yang stabil di lingkungan industri yang bising secara elektrik.
4. Jaringan Terkelola L2+ Industri
Fitur Layer 2+ canggih seperti VLAN, QoS, Agregasi Tautan, STP/RSTP/MSTP, dan ERPSv2 memungkinkan topologi jaringan cincin dan redundan yang tangguh dengan pemulihan cepat.
5. Manajemen Aman & Skalabel
Keamanan komprehensif termasuk otentikasi 802.1X, RADIUS, ACL, HTTPS, SSH, dan SNMPv3 memastikan pengoperasian yang aman di jaringan konvergen OT dan IT. Beberapa opsi manajemen melalui Web GUI, CLI, SNMP, dan Cloud/MQTT menyederhanakan penyebaran dan pemeliharaan.
6. Desain Industri yang Kokoh dan Tanpa Kipas

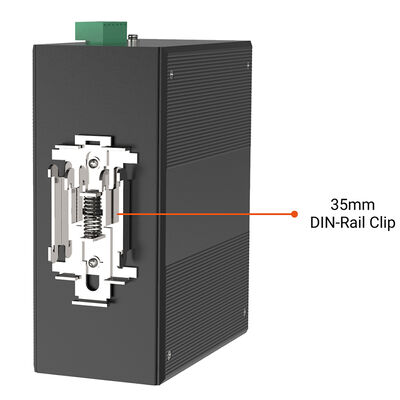

Casing aluminium IP40 yang ringkas, pendinginan tanpa kipas, dan pemasangan rel DIN atau dinding memungkinkan pengoperasian yang senyap dan bebas perawatan di lemari kontrol dan penutup luar ruangan.
7. Arsitektur Daya yang Andal
Input daya redundan DC ganda 48–56V dengan output relai alarm melindungi terhadap kegagalan daya dan kesalahan pengkabelan, memastikan pengoperasian berkelanjutan dalam aplikasi penting.
Data Teknis
|
Model No.
|
IM-FSP288GW
|
|
Antarmuka Ethernet
|
|
Port
|
8x10/100/1000Base-T(X)Ports(Konektor RJ45)
2x100/1000Base-FX (Slot SFP)
2x RS485/422/232(Terminal Serial 5-pin)
|
|
Mode Port(Tx)
|
Kecepatan Negosiasi Otomatis
Mode Penuh/Setengah Dupleks
Koneksi MDI/MDI-X Otomatis
|
|
Standar
|
IEEE 802.3 untuk 10BaseT
IEEE 802.3u untuk 100BaseT(X) dan 100BaseFX
IEEE 802.3ab untuk 1000BaseT(X)
IEEE 802.3z untuk 1000BaseSX/LX/LHX/ZX
IEEE 802.3x untuk kontrol aliran
IEEE 802.1D-2004 untuk Protokol Spanning Tree
IEEE 802.1w untuk Protokol Spanning Tree Cepat
IEEE 802.1s untuk Protokol Spanning Tree Ganda
IEEE 802.1p untuk Kelas Layanan
IEEE 802.1Q untuk Penandaan VLAN
IEEE 802.1X untuk otentikasi
IEEE 802.3ad untuk Trunk Port dengan LACP
|
|
Ukuran Buffer Paket
|
4Mbits
|
|
Ukuran Tabel Alamat MAC
|
8K
|
|
Panjang Paket Maksimum
|
Hingga 10K
|
|
Rentang ID VLAN
|
VID 1 hingga 4094
|
|
Grup IGMP
|
2048
|
|
Maks. No. VLAN
|
64
|
|
Mode Transmisi
|
Simpan dan Teruskan (mode penuh/setengah dupleks)
|
|
Properti Pertukaran
|
Waktu tunda: < 7μs
Bandwidth bidang belakang: 20Gbps; Tingkat penerusan paket: 14.88Mpps
|
|
Antarmuka Serial
|
|
Port
|
2x RS485/422/232
|
|
Sinyal
|
RS-232: a:TXD,b:RXD,c:Na,d:Na,e:GND
RS-422: a:T+, b:T-, c:R+,d:R-, e:GND
RS-485: :a: Na, b: Na, c:D+,d:D-, e:GND
|
|
Laju baud
|
2400-115200bps
|
|
Terminal
|
Terminal 5-Pin
|
|
Kapasitas Beban
|
RS-485/422 mendukung lingkungan polling 128 titik
|
|
Pergerakan
|
RS-485 mengadopsi teknologi kontrol aliran data otomatis
|
|
Perlindungan Antarmuka
|
Perlindungan statis RS-232 15KV
Tegangan isolasi 2KV, perlindungan elektrostatik 15KV
|
|
Daftar Kemasan
|
|
Perangkat
|
1x Sakelar Ethernet Serial Industri
|
|
Kabel
|
1xDB9 female ke RJ45
|
|
Kit Instalasi
|
1x Klip Rel DIN
2x Kit Pemasangan Dinding
|
|
Dokumentasi
|
1 x Panduan instalasi cepat
1 x Kartu garansi
1 x Pemberitahuan produk
|
|
Fitur Fisik
|
|
Rumah
|
Casing aluminium
|
|
Peringkat IP
|
IP40
|
|
Dimensi
|
138mm x 108mm x 49mm (P x L x T)
|
|
Berat
|
680g
|
|
Suhu Pengoperasian
|
-40℃~75℃ (-40 hingga 167 ℉)
|
|
Kelembaban Pengoperasian
|
5%~90% (tanpa kondensasi)
|
|
Suhu Penyimpanan
|
-40℃~85℃ (-40 hingga 185 ℉)
|
|
MTBF
|
1.043.909 jam @ Standar Telcordia SR-332
|
|
Pembuangan Panas
|
34 BTU/jam
|
|
Pendinginan
|
Pendinginan Pasif, Desain Tanpa Kipas
|
|
Tingkat Kebisingan
|
0 dBA
|
|
Konsumsi Daya
|
Maks 10 Watt
|
|
Input Daya
|
2
|
|
Tegangan Input
|
48-56VDC, Input ganda redundan
|
|
Standar POE
|
Daya output PoE tunggal: 15.4W/30W(port 1~8), anggaran POE maks 240W
|
|

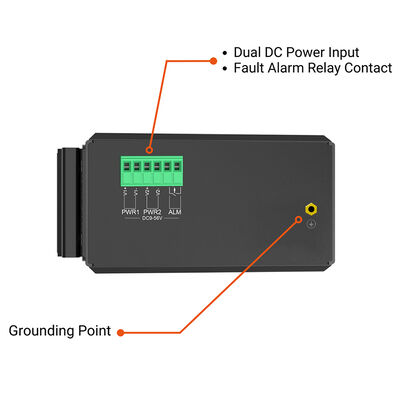

Konektor
|
1 blok terminal 6-kontak yang dapat dilepas
Pin 1/2 untuk Daya 1, Pin 3/4 untuk Daya 2, Pin 5/6 untuk alarm kesalahan
|
|
Perlindungan
|
Perlindungan Arus Berlebih, Perlindungan Polaritas Terbalik
|
|
Keamanan
|
IEC/EN 62368-1
|
|
EMI
|
EN55032 Kelas A, CISPR 32 FCC Bagian 15B Kelas A
|
|
EMS
|
EN61000-4-2 (ESD) EN61000-4-3 (RS) EN61000-4-4 (EFT) EN61000-4-5
(Surge) EN61000-4-6 (CS) EN61000-4-8 (PFMF)
|
|
Guncangan
|
IEC 60068-2-27
|
|
Jatuh Bebas
|
IEC 60068-2-32
|
|
Getaran
|
IEC 60068-2-6
|
|
Lingkungan
|
RoHS
|
|
Garansi
|
3 Tahun
|
Fitur Perangkat Lunak
|
Fitur Manajemen
|
|
Protokol Redundansi
|
Mendukung STP/RSTP/MSTP/ERPSv2, Agregasi Tautan
|
|
Dukungan Multicast
|
Mendukung IGMP Snooping V1/V2/V3, mendukung GMRP, GVMP,802.1Q
|
|
VLAN
|
Mendukung IEEE 802.1Q 4K VLAN, mendukung QINQ, VLAN Ganda
|
|
Manajemen Waktu
|
SNTP
|
|
QOS
|
Pengalihan berbasis aliran
Pembatasan laju berbasis aliran
Penyaringan paket berbasis aliran
8*Antrean output dari setiap port pemetaan prioritas 802.1p/DSCP
Diff-Serv QoS, Tanda/Keterangan Prioritas
Algoritma Penjadwalan Antrean (SP, WRR, SP+WRR)
|
|
ACL
|
Mengeluarkan ACL berbasis port
ACL berdasarkan port dan VLAN
Penyaringan paket L2 ke L4, mencocokkan 80 byte pesan pertama.
Menyediakan ACL berdasarkan MAC, Alamat MAC Tujuan, Sumber IP, Tujuan IP, Jenis Protokol IP, Port TCP/UDP, Rentang Port TCP/UDP, dan VLAN, dll
|
|
Pemeliharaan Diagnostik
|
Mendukung pencerminan port, Syslog, Ping
|
|
Fungsi Manajemen
|
Mendukung CLI,WEB,SNMPv1/v2/v3, server Telnet untuk manajemen, EEE, LLDP, Server/Klien DHCP (IPv4/IPv6), Cloud/MQTT
|
|
Manajemen Alarm
|
Mendukung output alarm relai 1 arah, RMON, TRAP
|
|
Keamanan
|
Perlindungan Badai Siaran, HTTPS/SSLv3, AAA & RADIUS, SSH2.0
Mendukung DHCP Snooping, Opsi 82, akses keamanan 802.1X,
Mendukung manajemen hierarkis pengguna, daftar kontrol akses ACL,
Mendukung DDOS, penyaringan / pengikatan MAC berbasis port, lubang hitam MAC, perlindungan sumber IP, isolasi Port, batas kecepatan pesan ARP
|
|
Fitur Layer 2+
|
Manajemen IPv4/IPv6, Rute Statis
|
Indikator LED
|
LED
|
Status
|
Deskripsi
|
|
PWR
(P1&P2)
|
Menyala
|
Daya sedang dipasok
|
|
Mati
|
Daya tidak sedang Dipasok
|
|
RUN
|
Berkedip
|
Sistem berjalan dengan baik
|
|
Tautan/ACT
(1-10)
|
Menyala
|
Koneksi port aktif
|
|
Berkedip
|
Data ditransmisikan
|
|
Mati
|
Koneksi port tidak aktif
|
|
ALM
|
Menyala
|
Memiliki informasi alarm
|
|
Mati
|
Tidak ada informasi alarm
|
DIP
|
Sakelar DIP
|
Status
|
Deskripsi
|
|
#1
|
Menyala
|
RSTP Dinonaktifkan
|
|
Mati
|
RSTP Aktifkan (Default)
|
|
#2
|
Menyala
|
Port VLAN Aktifkan
|
|
Mati
|
Port VLAN Nonaktifkan (Default)
|
|
#3
|
Menyala
|
Port SFP adalah 100M
|
|
Mati
|
Port SFP 100/1000M (Default)
|
|
#4
|
|
Cadangan Fungsi
|
CATATAN:
1. RSTP beralih ke posisi ON, yang menunjukkan RSTP dalam status dinonaktifkan.
2. VLAN beralih ke posisi ON, yang menunjukkan VLAN diaktifkan. Semua port LAN hanya dapat berkomunikasi dengan uplink SFP saat opsi ini diaktifkan.
3. Untuk mengaktifkan fungsi Sakelar DIP saat sakelar ethernet beroperasi, perlu untuk me-reboot sakelar Ethernet setelah menyetel sakelar DIP.
Aplikasi
1. Sistem Otomatisasi & Kontrol Industri
Ideal untuk menghubungkan PLC, HMI, dan pengontrol berbasis serial ke tulang punggung Ethernet dan serat di pabrik dan pabrik proses.
2. Jaringan Daya, Energi & SCADA
Mengaktifkan pemantauan dan kontrol jarak jauh meter, RTU, dan gardu induk dengan integrasi data Ethernet dan serial yang aman.
3. Transportasi & Infrastruktur
Cocok untuk sistem lalu lintas, pensinyalan kereta api, dan kabinet pinggir jalan yang memerlukan perangkat bertenaga PoE dan komunikasi serial.
4. Minyak & Gas, Air & Utilitas
Solusi andal untuk lingkungan keras di mana peralatan serial lama harus hidup berdampingan dengan jaringan IP modern.
5. IoT Industri & Integrasi Edge
Menjembatani perangkat lapangan tradisional ke platform IoT menggunakan Ethernet, serat, dan protokol industri standar.
