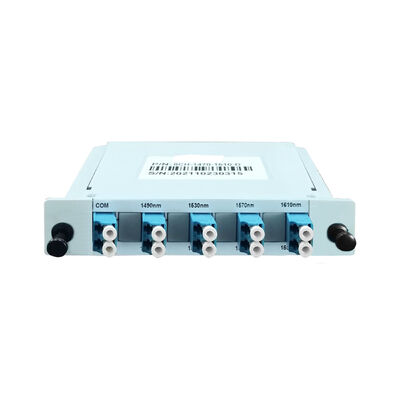

Olycom Passive Fiber Optic Mux DeMux CWDM Modular
Fitur Utama
1Penggunaan Serat CWDM yang Efisien
Mendukung beberapa saluran panjang gelombang di jendela optik yang luas dari 1260 nm hingga 1620 nm, memungkinkan hingga 12 saluran untuk berbagi serat tunggal tanpa gangguan bersama.
2. Kerugian Insersi Rendah & Isolasi Tinggi
Desain optik yang dioptimalkan memastikan kehilangan saluran yang rendah dan isolasi saluran berdekatan dan non-berdekatan yang sangat baik, mempertahankan kualitas sinyal yang stabil untuk transmisi fronthaul berkecepatan tinggi.
3. Integritas Sinyal Tinggi
Fitur rendah polarization-dependent loss (PDL) dan dispersi modus polarization minimal, memastikan kinerja yang konsisten di berbagai kondisi lingkungan.
4. Desain Plug-Type yang kompak

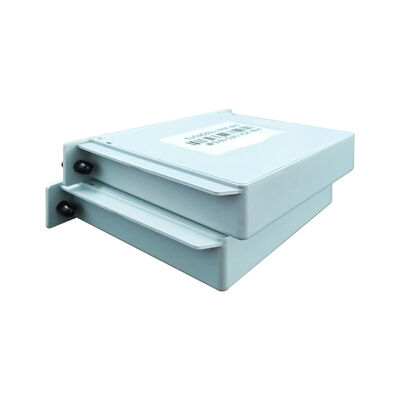

Cakupan kecil dan perumahan ABS ringan membuatnya mudah digunakan di lemari stasiun dasar dan ruang luar yang terbatas.
5Operasi Pasif dan Bebas Daya
Tidak ada komponen aktif atau catu daya yang diperlukan, memberikan stabilitas tinggi, umur layanan yang panjang, dan mengurangi OPEX jaringan.
6Toleransi Lingkungan yang luas
Dirancang untuk beroperasi secara andal di rentang suhu yang luas, mendukung lingkungan telekomunikasi indoor dan outdoor.
7. Antarmuka Optik Standar
Menggunakan serat mode tunggal dan konektor LC / UPC, memastikan kompatibilitas mulus dengan transceiver optik umum dan peralatan telekomunikasi.
Data Teknis
| Artikel |
Satuan |
Parameter |
Catatan |
| Rentang panjang gelombang |
nm |
1260-1620 |
|
| Panjang gelombang pusat |
nm |
1271~1371/1471~1571 |
|
| Jumlah saluran |
ch |
12 |
|
| Bandwidth transmisi |
nm |
≥+/-7.0 |
|
| Kepadatan transmisi |
dB |
≤ 0.3 |
|
| Kehilangan saluran |
dB |
≤3.8 |
Pasangan ≤ 4.5 |
| Isolasi saluran berdekatan transmisi |
dB |
≥ 30 |
|
| Isolasi saluran transmisi yang tidak berdekatan |
dB |
≥45 |
|
Gambaran umum
Plug-type Passive WDM adalah solusi transmisi CWDM yang kompak dan hemat biaya yang dirancang untuk aplikasi fronthaul jaringan seluler.
Dengan melakukan multiplexing beberapa sinyal optik dengan panjang gelombang yang berbeda ke serat tunggal dan demultiplexing mereka di ujung terpencil, secara signifikan mengurangi penggunaan serat antara BBU dan RRU,membuatnya ideal untuk penyebaran stasiun dasar padat.
Sebagai perangkat yang sepenuhnya pasif, modul WDM ini tidak memerlukan daya eksternal, menawarkan keandalan tinggi, biaya operasi rendah, dan pemeliharaan yang disederhanakan.Desain plug-type memungkinkan instalasi cepat dan perluasan mudah, menjadikannya solusi yang banyak digunakan dalam konstruksi stasiun dasar 4G dan 5G.
Aplikasi
1. 4G LTE Base Station Fronthaul
Mengurangi konsumsi serat dan biaya penyebaran antara BBU dan RRU sambil mempertahankan transmisi sinyal yang dapat diandalkan.
2. 5G Base Station Fronthaul
Ideal untuk situs 5G dengan kepadatan tinggi di mana beberapa panjang gelombang diperlukan melalui sumber daya serat terbatas.
3Ekspansi Jaringan Seluler & Peningkatan
Memungkinkan ekspansi kapasitas cepat tanpa meletakkan serat baru, mendukung evolusi jaringan yang mulus.
4Optimasi Sumber Daya Serat
Cocok untuk operator telekomunikasi dan integrator sistem yang bertujuan untuk memaksimalkan pemanfaatan serat dalam jaringan akses dan fronthaul.
5. Kompakt Telecom & Edge Situs
Sangat cocok untuk atap, tiang dipasang, dan kabinet berbasis stasiun dasar di mana ruang dan daya terbatas.
Menggambar
