Olycom 8 Port Industrial CCTV PoE Switch
1. Fitur Utama
Gigabit PoE untuk Perangkat Edge Industri

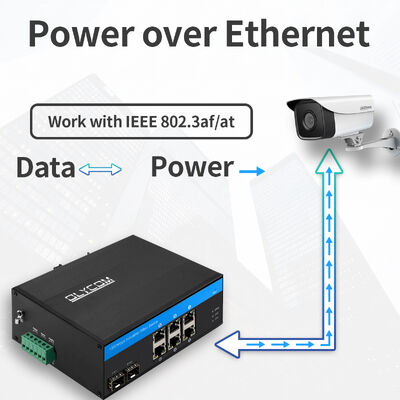

Enam port RJ45 dengan sensor otomatis 10/100/1000Mbps mendukung IEEE 802.3af/at, memberikan hingga 30W per port dengan total anggaran PoE 180W, memungkinkan pasokan listrik langsung untuk kamera IP, AP nirkabel,dan terminal industri yang mendukung PoE.
Dual Gigabit Fiber Uplinks
Dua slot SFP 1000Mbps mendukung modul serat multimode dan mode tunggal, memperpanjang transmisi jaringan dari ratusan meter hingga lebih dari 100 km,ideal untuk lingkungan industri yang tersebar dan sensitif terhadap kebisingan.
Keandalan & Perlindungan Industri
Dirancang untuk kondisi yang keras, saklar mendukung operasi -40 °C hingga +75 °C, memiliki perlindungan gelombang Ethernet 6kV, dan sesuai dengan standar industri EMC, getaran, kejut, dan lalu lintas kereta api.
Kinerja Switch Non-Blocking yang Stabil
Arsitektur switching penyimpanan dan pengalihan dengan bandwidth sistem 16Gbps memastikan pengalihan video, data, dan lalu lintas kontrol yang lancar dan bebas kemacetan.
Deteksi dan Keamanan PoE Cerdas
Mendeteksi perangkat bertenaga PoE secara otomatis untuk mencegah kerusakan pada peralatan non-PoE, memastikan pasokan listrik yang aman dan andal.
Pilihan Daya & Instalasi yang Fleksibel
Dibekali dengan input DC 48V, dengan dukungan untuk DIN-rail dan pemasangan dinding, memungkinkan penyebaran mudah di lemari kontrol, kandang pinggir jalan, dan kotak luar.
Desain Tanpa Kipas Angin dan Tanpa Pemeliharaan
Desain pendingin alami menghilangkan risiko kegagalan kipas angin dan mengurangi persyaratan pemeliharaan, memungkinkan operasi yang tenang dan jangka panjang.
2. Data Teknis
|
Nama produk
|
10/100/1000Mbps Industrial PoE Fiber Switch ((2F+6TP)
|
|
Nomor model.
|
IM-FP266GE
|
|
Pelabuhan
|
2x1000M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
6x10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
Blok terminal daya 1x6-PIN
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3ab ((1000Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 pada 30W ((PoE+)
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 18Gbps (non traffic jam)
Tingkat penyampaian: 11.904Mmps
4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1, FX2
On: Transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On:PoE sedang bekerja
Off: PoE tidak berfungsi atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 1000Mbps
Berkedip: dalam transmisi
Matikan:Terputus atau kecepatan kerja adalah 10/100Mbps
|
|
Konsumsi Daya
|
Beban penuh tanpa PoE≤5W
|
|
Sumber Daya
|
Tegangan input sumber daya PoE: 48V (max 52V)
Daya keluar pasokan daya PoE tunggal: 30W (port 1~6)
Total anggaran: 180W
Tegangan keluaran PoE: 48V
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
1/2 (V+), 3/6 (V-)
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi mekanik
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm
Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
3. Ringkasan
Olycom IM-FP266GE adalah saklar serat PoE kelas industri Gigabit yang dirancang untuk lingkungan yang menuntut keandalan tinggi, konektivitas serat jarak jauh, dan pengiriman daya PoE yang stabil.
Dengan 6 Gigabit PoE Ethernet port dan 2 Gigabit SFP fiber uplink, menyediakan arsitektur jaringan yang fleksibel untuk powering dan menghubungkan kamera IP, titik akses nirkabel,dan perangkat Ethernet industri di lokasi luar ruangan dan industri yang keras.
Dibangun dengan kandang logam bergelombang IP40 yang kokoh, kisaran suhu operasi yang luas dari -40 °C hingga +75 °C, dan perlindungan EMC tingkat industri, IM-FP266GE memastikanoperasi stabil dalam sistem otomatisasi, jaringan transportasi, dan infrastruktur misi-kritis.
4. Aplikasi
Sistem Pengawasan dan Keamanan IP
Ideal untuk menyalakan dan menghubungkan kamera IP industri dan luar ruangan di kota pintar, pabrik, kampus, dan pusat transportasi.
Jaringan Otomasi Industri
Konektivitas Ethernet dan PoE yang andal untuk PLC, sensor, pengontrol, dan perangkat lapangan dalam sistem manufaktur dan kontrol proses.
Transportasi & Kontrol Lalu Lintas
Cocok untuk lemari pinggir jalan, sistem kereta api, dan jaringan pemantauan lalu lintas yang membutuhkan PoE yang kuat dan konektivitas serat.
Infrastruktur Energi & Utilitas
Mendukung substasiun, peternakan angin, dan sistem pemantauan utilitas di mana serat jarak jauh dan PoE yang stabil sangat penting.
Pengembangan di Luar Ruang & Lingkungan yang Kekerasan
Dirancang untuk suhu ekstrim, kebisingan listrik, dan getaran, membuatnya ideal untuk instalasi industri terpencil dan di luar ruangan.
Informasi kotak pengiriman
Ukuran produk: 15,8*11,5*6cm
Ukuran kotak dalam: 25,3 * 20,8 * 8cm
Berat produk: 0,75Kg
Berat kemasan: 0,9Kg
Ukuran kotak utama: 55,5*40*41cm
Jumlah kemasan: 20 pcs
Berat kemasan: 20kg
5Aksesoris
|
Modul optik industri
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Pasokan Daya Industri DIN
|
|
IM-DAC220/DC48V2.5A
|
AC220V sampai DC48V2.5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V5A
|
AC220V sampai DC48V5A, -40°C ∼70°C
|
|
IM-DAC220/DC48V10A
|
AC220V sampai DC48V10A, -40°C ∼70°C
|
6. FAQ
1, chip apa yang didasarkan?
Olycom: Realtek
2, Dapatkah saya menyesuaikan itu?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan suku cadang produk (kit pemasangan, blok terminal daya dll.)
3, Apakah itu dikelola?
Tidak.
Ini hanya plug-and-play sederhana, tapi kita memiliki model yang dikelola ((IM-FP266GM)
4Apakah Anda memiliki sertifikasi?
Ya, perusahaan kami memiliki sertifikasi ISO9001.
Kami memiliki sertifikat CE / FCC / RoHS / E-mark / CCC untuk model kami.
5Apakah Anda mendukung OEM & ODM?
Ya, ini adalah keunggulan kompetitif kami.
Ada pengantar rinci di link di bawah ini.
https://www.industrialnetworkswitch.com/factory.html
