Olycom 8 Port 2.5G Fiber L2 Managed LAN Switch
Fitur Utama

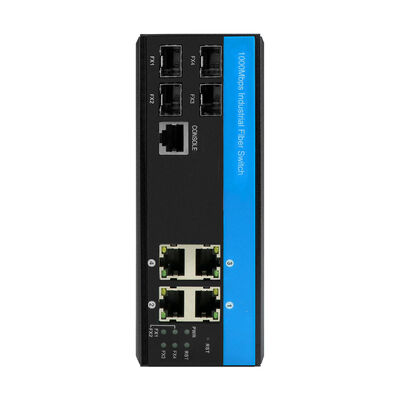

1. Konfigurasi port serbaguna: 4 x 2.5Gbps port serat SFP (kompatibel SM/MM, 500m/120Km transmisi) + 4 x 10/100/1000M port UTP RJ45 (MDI/MDIX sensor otomatis),memungkinkan integrasi jaringan serat dan tembaga yang mulus untuk peralatan industri.
2. Dukungan Peningkatan Ring & Spanning Tree: Sesuai dengan ITU-T G.8032 Ethernet Protection Ring (EPR) dan protokol MSTP IEEE 802.1d STP/802.1w RSTP/802.1s,memastikan pemulihan jaringan yang cepat (ideal untuk konfigurasi jaringan ring) dan pencegahan loop untuk aplikasi kritis.
3. Pengolahan Data Efisiensi Tinggi: Mengadopsi mode transmisi penyimpanan dan pengiriman dengan < 10us penundaan penyampaian, 28Gbps bandwidth sistem non-menghalangi, laju penyampaian 20,83Mpps, tabel alamat MAC 8K,4096 ID VLAN, dan buffer paket 4Mb mendukung bingkai jumbo hingga 9,6KB untuk transmisi data besar yang mulus.
4. Ketahanan lingkungan yang kuat: Shell logam bergelombang dengan perlindungan debu IP40, perlindungan lonjakan 6KV (IEC 61000-4-5: Diferensial ± 2KV, Umum ± 6KV), dan ketahanan terhadap ESD (± 15KV udara,±6KV kontak) dan EFT (±6KV). Bekerja pada suhu kerja -40°C 75°C dan suhu penyimpanan -40°C 85°C, dengan 10% 95% kelembaban non-kondensasi adaptif untuk lingkungan luar ruangan dan industri yang keras.
5. Manajemen Jaringan Komprehensif: Mendukung Web GUI, Cisco®-seperti CLI, SNMP v1/v2c/v3, dan Telnet untuk konfigurasi intuitif. Fitur diagnostik kabel (lokasi titik kesalahan), IEEE 802.3az Ethernet Efisiensi Energi (EEE) untuk optimalisasi daya, dan fungsi jaringan lanjutan termasuk VLAN (802.1q), agregasi link dinamis/statis (LACP), QoS, dan penekanan badai.
6. Keamanan & Keandalan yang Kuat: Dilengkapi dengan beberapa mekanisme keamanan~IEEE 802.1X autentikasi, RADIUS, ACL, TACACS+,dan HTTPS/SSL/SSH v2 enkripsi protection network access and data transmission. Mendukung peningkatan perangkat lunak melalui TFTP / HTTP dengan redundansi firmware, klien DHCP / Relay / Snooping, RMON, MIB II, dan kompatibilitas IPv6 untuk masa depan-bukti.
7. Instalasi Fleksibel & Kepatuhan: Mendukung Din-rail atau Wall pemasangan, dengan dimensi kompak dari 15811560mm (berat bersih 0,75Kg) untuk integrasi mudah ke dalam kabinet kontrol ketat.Sesuai dengan CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), dan FCC (47 CFR Bagian 15 Subpart B Kelas B), memenuhi standar industri yang ketat.
8Konektivitas jarak jauh: Pelabuhan serat mendukung jarak transmisi hingga 120 km (mode tunggal),sementara port RJ45 bekerja dengan kabel CAT3/CAT4/CAT5 (10BASE-T) dan CAT5+ (100/1000BASE-TX) hingga 100m Cocok untuk penyebaran situs industri skala besar.
Data Teknis
|
Nama produk
|
10/100/1000Mbps Managed Industrial Fiber Switch ((4F+4TP)
|
|
Nomor model.
|
IM-FS440GW
|
|
Pelabuhan
|
4*100/1000/2500Mpbs SFP port
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
4*10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 26Gbps (tidak macet)
Ukuran DRAM: 128M
Ukuran flash: 16M
Ukuran buffer paket: 4Mb
VLAND ID: 4096
Ukuran tabel alamat MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
|
LED
|
Daya, jaringan, serat
PWR: Daya
Oranyeu: Link/ACT
Hijau: Kecepatan Jaringan 1000M ((mati saat 100Mb/s)
Serat: FX1/FX2/FX3/FX4
|
|
Sumber Daya
|

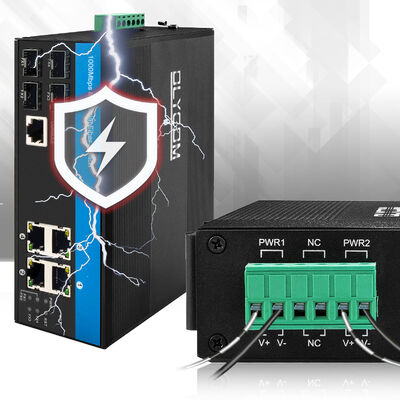

Masukan DC12V ~ DC52V yang berlebihan, biasanya DC12V / DC24V / DC48V
Koneksi terbalik: dukungan
|
|
Konsumsi Daya
|
Beban penuh≤5W
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi Mekanis
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm
Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
Gambaran umum
Olycom IM-FS440GW adalah L2 + Ring Managed Industrial Ethernet Switch berkinerja tinggi yang dirancang untuk konektivitas jaringan yang stabil dan andal di lingkungan industri yang keras.
Featuring 4 x 100/1000/2500Mbps SFP fiber ports (supporting single-mode/multi-mode fiber with transmission distances from 500m to 120Km) and 4 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (all compatible with MDI/MDIX), ia memberikan konektivitas serat ke tembaga yang fleksibel untuk berbagai perangkat industri.
Dirancang untuk menahan kondisi ekstrim, saklar beroperasi dalam kisaran suhu -40 ° C sampai 75 ° C, menawarkan peringkat perlindungan IP40,dan dilengkapi dengan perlindungan gelombang 6KV Ethernet yang memenuhi persyaratan kelas industri EMC dan memenuhi standar FCC dan CE.
Dengan bandwidth sistem non-blocking 28Gbps dan dukungan untuk protokol jaringan ring canggih, ia memastikan transmisi data yang efisien dan pemulihan kesalahan yang cepat,menjadikannya pilihan ideal untuk infrastruktur industri kritis dan penyebaran jaringan.
Aplikasi
1. Sistem Manufaktur & Kontrol
Dirancang untuk beroperasi di inti jaringan kontrol industri, perangkat menghubungkan peralatan otomatisasi seperti PLC, sensor, dan pengontrol,memungkinkan pertukaran data berkelanjutan yang diperlukan untuk kontrol real-time, diagnostik sistem, dan visibilitas produksi.
20 Jaringan Jalan, Kereta Api, dan Lalu Lintas
Umum digunakan dalam infrastruktur transportasi, termasuk lemari kontrol lalu lintas dan sistem komunikasi kereta api.Jaringan berbasis cincin dengan mekanisme pemulihan cepat memastikan jalur data tetap tersedia bahkan ketika kegagalan link terjadi.
3. Fiber-Driven Private dan Carrier-Grade Networks
Terintegrasi ke dalam tulang punggung optik dan jaringan broadband pribadi di mana konektivitas serat sangat penting.Antarmuka SFP berkecepatan tinggi memungkinkan transmisi data volume besar yang efisien pada jarak yang lebih jauh antara node jaringan terdistribusi.
4. Aset Terdistribusi & Operasi Jauh
Mendukung situs industri yang tersebar di wilayah geografis yang luas, seperti utilitas air, fasilitas pertambangan, dan infrastruktur listrik.Konektivitas yang dapat diandalkan dikombinasikan dengan kemampuan manajemen jarak jauh menyederhanakan pengawasan sistem dan mengurangi upaya pemeliharaan di tempat.
5. Pemasangan Surveillance & Security di luar ruangan
Digunakan dalam kandang luar untuk mendukung kamera IP, titik akses nirkabel, dan sensor keamanan.dan suhu ekstrem memungkinkan operasi terus menerus di lingkungan tanpa pengawasan.
6Jaringan Industri dan Perusahaan Berskala Besar
Berfungsi sebagai lapisan akses atau agregasi yang stabil untuk kampus perusahaan, hub logistik, dan taman industri.memungkinkan berbagai layanan untuk beroperasi secara efisien di jaringan industri bersama.
FAQ
1Jika mungkin untuk menulis label seperti yang saya inginkan?
A: Ya, silakan kirimkan konten dan formatnya, kami akan mencetak sampel untuk konfirmasi Anda.
Label biasanya dipasang di panel samping.
2Apa daftar pengemasan?

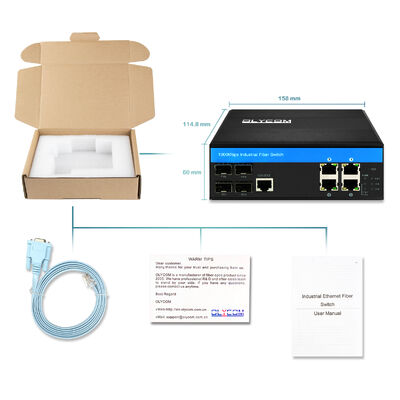

A: Ada perangkat, busa pelindung, manual pengguna, kartu garansi dan kabel konsol di dalam kotak.
Tapi modul SFP dan catu daya TIDAK termasuk, silakan beli dari kami secara terpisah.
3Bagaimana aku bisa mendapatkan unit sampel untuk pengujian?
A: Kami memiliki banyak toko Amazon. Silakan cari merek kami Olycom atau nama model jika Anda tahu.
Anda juga dipersilakan untuk berbicara dengan kami untuk pembelian standar.
4Apa saklarmu mendukung protokol cincin?
A: Ya, saklar kami mendukung STP/RSTP/MSTP dan ERPS untuk konfigurasi cincin.
