Sakelar Jaringan PoE Terkelola Olycom L2/L2+
Ikhtisar Produk
Olycom IM-FP166GW adalah platform switching Ethernet industri yang dirancang untuk lingkungan di mana kesinambungan jaringan dan toleransi lingkungan sama-sama penting. Dibangun di sekitar arsitektur L2+ yang dikelola ring, ia memberikan kinerja komunikasi yang stabil untuk sistem industri yang beroperasi di bawah kondisi fisik dan listrik yang keras.
Dengan menggabungkan antarmuka serat dan tembaga dalam faktor bentuk industri yang ringkas, sakelar mendukung transmisi backbone jarak jauh dan akses perangkat lokal. Antarmuka serat SFP multi-laju memungkinkan tautan optik berkecepatan tinggi di seluruh jarak yang diperluas, sementara beberapa port Gigabit Ethernet menyediakan konektivitas langsung untuk terminal industri, pengontrol, dan perangkat tepi.
Untuk memastikan keandalan jangka panjang, perangkat ini direkayasa untuk pengoperasian suhu ekstrem dan peningkatan perlindungan listrik. Penutupnya yang kokoh, kepatuhan EMC industri, dan kekebalan lonjakan yang diperkuat memungkinkannya beroperasi terus menerus di pabrik, kabinet luar ruangan, dan fasilitas infrastruktur di mana peralatan jaringan konvensional tidak dapat.
Kinerja switching throughput tinggi, bersama dengan mekanisme perlindungan ring cepat, memungkinkan IM-FP166GW untuk mempertahankan aliran data tanpa gangguan dan pulih dengan cepat dari kegagalan tautan. Didukung oleh garansi 3 tahun dan dukungan teknis seumur hidup, sangat cocok untuk jaringan industri yang sangat penting dan penyebaran skala besar.
Data Teknis
|
Nama Produk
|
Sakelar Serat PoE Industri Terkelola 10/100/1000Mbps (1F+6TP)
|
|
Model No.
|
IM-FP166GW
|
|

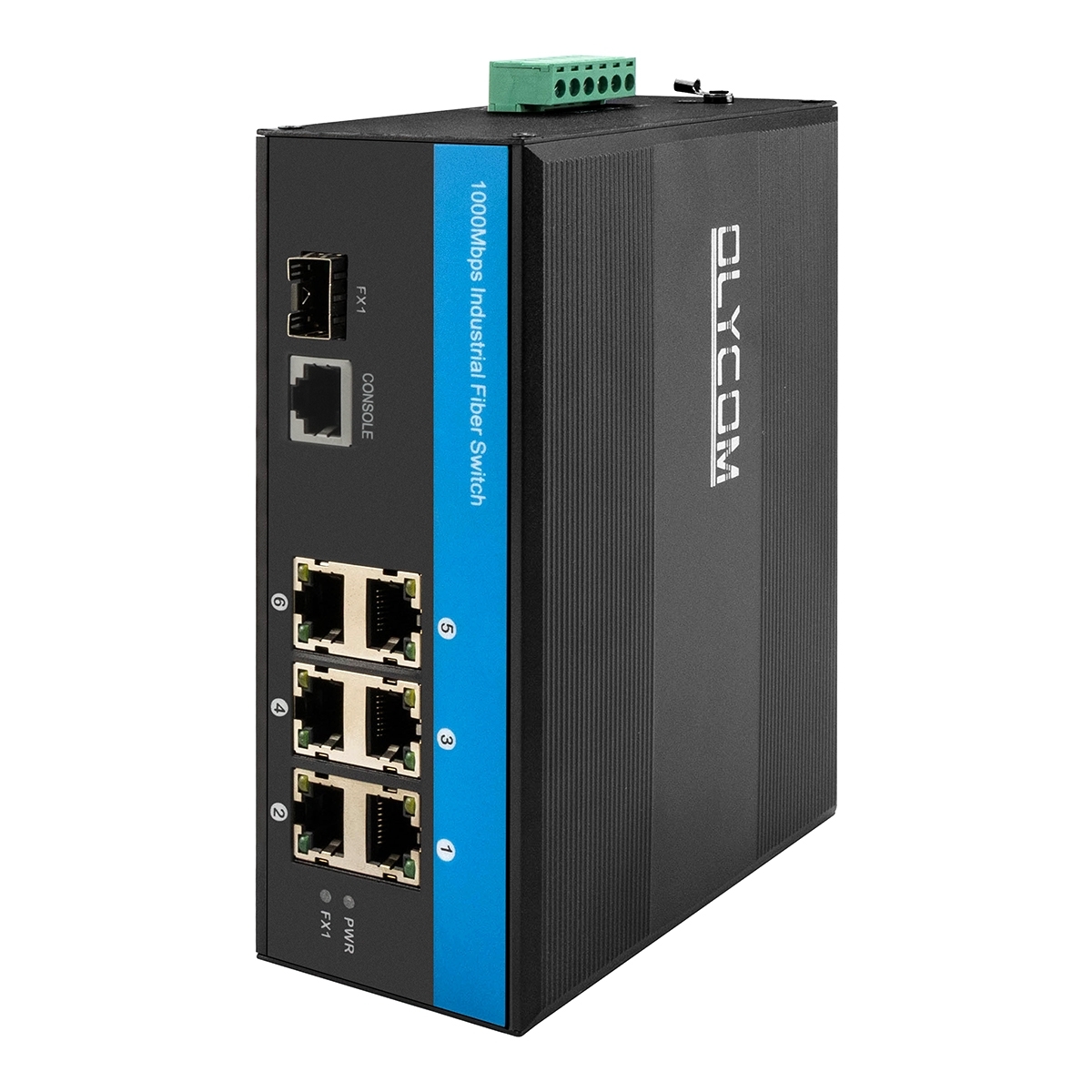

Port
|
1*100/1000/2500Mpbs port SFP
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
6*10/100/1000M UTP RJ45(Mendukung penginderaan otomatis MDI/MDIX)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
IEEE802.3af
IEEE802.3at
|
|
Fitur Switching
|
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan: <10us
Bandwidth sistem: 17Gbps (tidak ada kemacetan lalu lintas)
Ukuran DRAM: 128M
Ukuran Flash: 16M
Ukuran buffer paket: 4Mb
ID VLAND: 4096
Ukuran Tabel Alamat MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 twisted pair tanpa pelindung (≤100m)
100/1000BASE-TX: CAT5 atau di atas twisted pair berpelindung (≤100m)
|
|
LED
|
Daya, jaringan, serat
PWR: Daya
Oranye: Tautan/ACT
Hijau: Kecepatan Jaringan 1000M (mati saat 100Mb/s)
Serat: FX1
|
|
Catu Daya
|
Tegangan input: 48V (maks 52V)
Tegangan output PoE: 48V
Daya output PoE tunggal: 30W (port 1~6)
Anggaran maks: 180W
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
PoE af/at: 1/2(V+), 3/6(V-)
|
|
Lingkungan
|
Suhu kerja: -40°C～75°C
Suhu penyimpanan: -40°C～85°C
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B(Kelas B) ANSI C63.4: 2014
|
|
Informasi Mekanis
|
Cangkang: Cangkang logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm

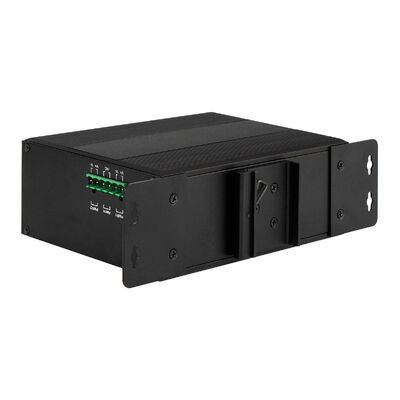

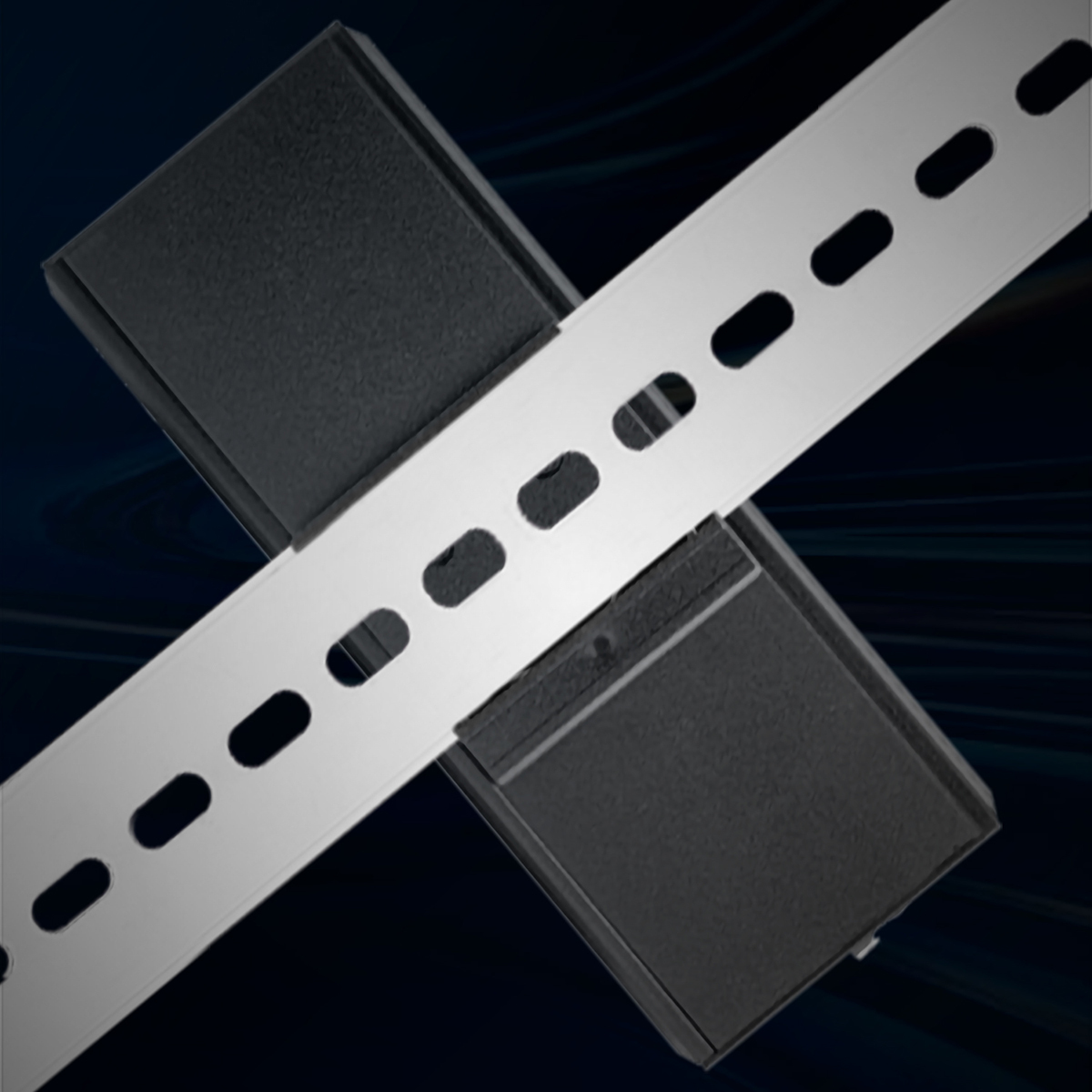

Metode pemasangan: Pemasangan Din-rail/Dinding
Berat: 0.75Kg/0.9Kg (Bersih/Kotor)
|
|
Garansi
|
3 tahun, dukungan teknis seumur hidup
|
Fitur Utama
1. Kemampuan Fungsional
Jaringan Hibrida Serat–Tembaga
Sakelar mengintegrasikan satu antarmuka SFP kecepatan yang dapat diprogram (100M / 1G / 2.5G) dengan enam port Gigabit Ethernet negosiasi otomatis, memungkinkan interkoneksi yang mulus antara tulang punggung optik dan peralatan industri berbasis tembaga tanpa persyaratan kabel khusus.
2. Ketahanan Jaringan & Perlindungan Loop
Dirancang untuk topologi ring dan redundan, perangkat ini mendukung Ring Perlindungan Ethernet ITU-T G.8032 bersama dengan protokol STP / RSTP / MSTP. Mekanisme ini memastikan pemulihan topologi yang cepat dan mencegah loop jaringan dalam instalasi industri yang kompleks.
3. Kinerja Switching Throughput Tinggi
Arsitektur switching yang dioptimalkan memberikan penerusan data non-blocking dengan latensi tingkat mikrodetik. Dukungan untuk tabel MAC besar, segmentasi VLAN yang luas, bingkai jumbo, dan buffering yang cukup memastikan kinerja yang stabil di bawah beban lalu lintas yang berat dan bursty.
4. Fondasi Perangkat Keras Industri
Dilengkapi dengan memori sistem dan penyimpanan flash yang cukup, platform mempertahankan pengoperasian yang konsisten sambil mendukung fungsi manajemen dan keamanan tingkat lanjut, bahkan di lingkungan jaringan yang dimuat terus menerus.
5. Pengerasan Lingkungan & Listrik
Penutup logam memberikan perlindungan IP40, sementara pertahanan bawaan terhadap lonjakan, ESD, dan transien cepat listrik melindungi sistem dari bahaya listrik industri umum. Toleransi suhu dan kelembaban operasi yang luas membuat sakelar cocok untuk penyebaran kabinet luar ruangan dan industri.
6. Manajemen Jaringan Multi-Mode
Konfigurasi dan pemantauan dapat dilakukan melalui beberapa antarmuka, termasuk manajemen berbasis web, CLI, SNMP, dan Telnet. Alat diagnostik seperti deteksi kesalahan kabel dan fitur hemat energi membantu menyederhanakan pemeliharaan dan mengurangi biaya pengoperasian.
7. Kontrol Lalu Lintas & Segmentasi Lanjutan
Dukungan untuk penandaan VLAN, agregasi tautan, prioritas QoS, dan penekanan siaran memungkinkan kontrol yang tepat atas perilaku lalu lintas, memungkinkan layanan penting diisolasi dan diprioritaskan dalam jaringan industri bersama.
8. Desain Berorientasi Keamanan
Sakelar menggabungkan kontrol akses berlapis dan mekanisme enkripsi, termasuk 802.1X, RADIUS, ACL, TACACS+, dan protokol manajemen yang aman. Redundansi firmware dan dukungan protokol yang luas membantu memastikan keamanan jangka panjang dan fleksibilitas peningkatan.
9. Fleksibilitas Instalasi & Kepatuhan Standar
Dirancang untuk pemasangan DIN-rail atau dinding, rumah ringkas cocok dengan mudah ke dalam kabinet kontrol yang dibatasi ruang. Perangkat ini mematuhi standar keselamatan dan EMC internasional utama, memastikan pengoperasian yang andal di seluruh penyebaran industri global.
Dukungan Komunikasi Jarak Jauh
Antarmuka optik mendukung jarak transmisi hingga 120 km melalui serat mode tunggal, sementara port Ethernet mendukung kabel tembaga standar untuk koneksi lokal hingga 100 m, memungkinkan desain jaringan yang terukur di seluruh lokasi industri yang besar.
Skenario Penyebaran Khas
1. Manufaktur Otomatis & Kontrol Proses
Berfungsi sebagai tulang punggung komunikasi untuk PLC, sensor, dan sistem kontrol, mendukung pertukaran data real-time yang diperlukan untuk kontrol produksi dan pemantauan peralatan.
2. Sistem Transportasi dan Lalu Lintas
Digunakan di kabinet tepi jalan, jaringan kereta api, dan sistem manajemen lalu lintas di mana redundansi ring memastikan pengoperasian berkelanjutan dari jaringan sinyal dan kontrol.
3. Jaringan Broadband Pribadi dan Industri Optik
Berfungsi sebagai node akses atau agregasi serat untuk jaringan pribadi perusahaan dan industri, memungkinkan komunikasi bandwidth tinggi antara lokasi yang didistribusikan.
4. Operasi Industri Jarak Jauh
Mendukung konektivitas jaringan untuk fasilitas yang tersebar secara geografis seperti pabrik pengolahan air, lokasi penambangan, dan instalasi energi, memungkinkan pemantauan dan pemeliharaan terpusat.
5. Jaringan Pengawasan dan Keamanan Luar Ruangan
Menyediakan akses jaringan yang stabil untuk kamera IP, titik akses nirkabel, dan peralatan pemantauan yang digunakan di lingkungan keamanan luar ruangan atau perimeter.
6. Kampus Industri dan Taman Logistik
Membentuk lapisan akses jaringan industri dan perusahaan skala besar, mendukung arsitektur tersegmentasi, prioritas layanan, dan kepadatan perangkat yang tinggi.
Aksesori
|
Modul Optik Industri
|
|
OSPL1E06D-85
|
100BASE-FX(850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D(TX 1550 RX1310)
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX(1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U(TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D(TX 1550 RX1310)
|
|
Catu Daya DIN Industri
|
|
IM-DAC220/DC48V2.5A
|
AC220V ke DC48V2.5A, -40℃～70℃
|
|
IM-DAC220/DC48V5A
|
AC220V ke DC48V5A, -40℃～70℃
|
|
IM-DAC220/DC48V10A
|
AC220V ke DC48V10A, -40℃～70℃
|
