Olycom 8-Port L2+ Web Manageable Gigabit Network Switch
Gambaran umum
Olycom IM-FS180GW adalah L2 + managed Ethernet switch kelas industri yang dirancang untuk operasi yang dapat diandalkan di lingkungan industri dan luar ruangan yang menuntut.konektivitas jaringan berkinerja tinggi untuk sistem misi kritis di mana keandalan, ketahanan, dan operasi jangka panjang sangat penting.
Switch ini mengintegrasikan antarmuka serat SFP kecepatan yang dapat diprogram (100M / 1G / 2.5G) dengan delapan port Gigabit Ethernet RJ45,memungkinkan penyebaran fleksibel di seluruh arsitektur jaringan serat campuran dan tembaga. Port SFP mendukung serat mode tunggal dan multi-mode, memungkinkan jarak transmisi dari tautan jarak pendek ke koneksi jarak jauh hingga 120 km,membuatnya cocok untuk lokasi industri yang terdistribusi secara geografis.
Dirancang untuk kondisi yang keras, IM-FS180GW beroperasi secara andal di rentang suhu industri yang luas dari -40 ° C hingga +75 ° C dan dilengkapi dengan kandang logam yang kokoh dengan perlindungan IP40.Kekebalan tegangan tinggi hingga 6 kV pada antarmuka Ethernet, dikombinasikan dengan kepatuhan industri EMC penuh, memastikan kinerja yang stabil di lingkungan yang bising secara listrik seperti substasiun, pabrik, dan lemari luar.
Dengan arsitektur switching throughput tinggi, mekanisme perlindungan cincin canggih, dan dukungan pohon yang membentang, switch memungkinkan pemulihan kesalahan yang cepat dan aliran data yang tidak terganggu.Masukan daya yang berlebihan, konsumsi energi rendah, dan kontrol keamanan yang komprehensif semakin menempatkan IM-FS180GW sebagai platform jaringan yang dapat diandalkan untuk infrastruktur industri kritis.Produk ini didukung oleh garansi 3 tahun dan dukungan teknis seumur hidup, mendukung penyebaran jangka panjang dan kepercayaan operasional.
Spesifikasi
|
Nama produk
|
10/100/1000Mbps Managed Industrial Fiber Switch ((1F+8TP)
|
|
Nomor model.
|
IM-FS180GW
|
|
Pelabuhan
|
1*100/1000/2500Mpbs SFP port
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
8*10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 21Gbps (tidak macet)
Ukuran DRAM: 128M
Ukuran flash: 16M
Ukuran buffer paket: 4Mb
VLAND ID: 4096
Ukuran tabel alamat MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
|
LED
|
Daya, jaringan, serat
PWR: Daya
Oranyeu: Link/ACT
Hijau: Kecepatan Jaringan 1000M ((mati saat 100Mb/s)
Serat: FX1
|
|
Sumber Daya
|

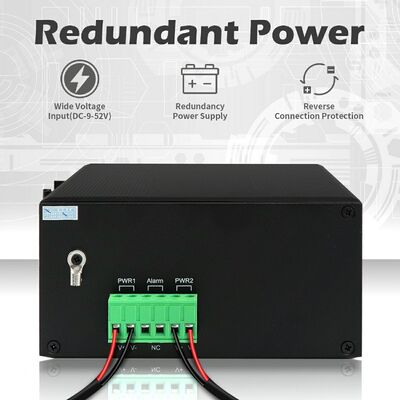

Masukan DC12V ~ DC52V yang berlebihan, biasanya DC12V / DC24V / DC48V
Koneksi terbalik: dukungan
|
|
Konsumsi Daya
|
Beban penuh≤5W
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi Mekanis
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm

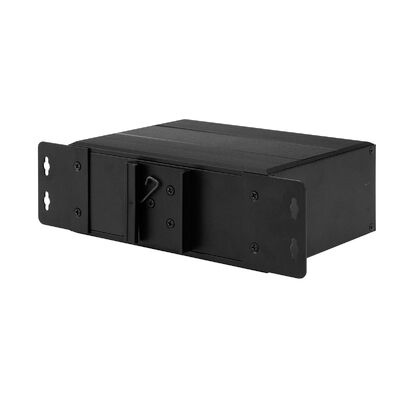

Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
Fitur Utama
1Desain Pelabuhan Industri Fleksibel
Menyediakan antarmuka jaringan hibrida yang terdiri dari satu port serat SFP 2,5 Gbps dan delapan port Gigabit RJ45 yang bernegosiasi otomatis.menyederhanakan instalasi di lingkungan jaringan industri campuran.
2. Perlindungan Jaringan Ketersediaan Tinggi
Mendukung ITU-T G.8032 Ethernet Protection Ring dan protokol IEEE 802.1 STP / RSTP / MSTP,memungkinkan konvergensi jaringan yang cepat dan menghindari loop untuk jaringan industri yang membutuhkan ketersediaan terus menerus.
3. Arsitektur Switching Berkinerja Tinggi
Mengimplementasikan penyimpanan-dan-ke depan switching dengan latensi ultra-rendah (kurang dari 10 μs).sebuah buffer paket 4Mb, dan bingkai besar hingga 9,6KB, memastikan penanganan yang efisien dari aliran data besar.
4. Sumber Daya Hardware Industri-Kelas
Dilengkapi dengan DRAM 128MB dan memori Flash 16MB, menyediakan sumber daya sistem yang cukup untuk operasi yang stabil, fitur manajemen canggih, dan kinerja berkelanjutan dalam kondisi lalu lintas padat.
5. Pengelolaan Lalu Lintas Cerdas
Mendukung kontrol aliran IEEE 802.3x dalam mode full-duplex dan mekanisme tekanan balik dalam mode half-duplex, mengurangi kehilangan paket dan menjaga stabilitas transmisi selama beban jaringan puncak.
6. Desain yang kokoh untuk lingkungan yang keras
Ditempatkan dalam kandang logam bergelombang dengan perlindungan IP40, saklar menawarkan ketahanan yang kuat terhadap lonjakan, ESD, dan transisi cepat listrik.Ini sesuai dengan standar IEC 61000-4 dan beroperasi secara andal di bawah suhu ekstrim dan kondisi kelembaban tinggi, sehingga cocok untuk penggunaan di luar ruangan dan industri.
7. Manajemen Komprehensif & Diagnosis
Mendukung beberapa antarmuka manajemen termasuk Web GUI, CLI gaya Cisco, SNMP v1/v2c/v3, dan Telnet. Alat diagnostik canggih seperti deteksi kesalahan kabel membantu menyederhanakan pemecahan masalah,sementara IEEE 802.3az EEE mengoptimalkan konsumsi daya.
8. Fungsi Jaringan Lanjutan
Termasuk dukungan untuk penandaan VLAN (802.1Q), agregasi tautan statis dan dinamis (LACP), penentuan prioritas lalu lintas QoS, dan kontrol badai siaran,memungkinkan segmentasi lalu lintas yang tepat dan diferensiasi layanan.
9Keamanan Kelas Enterprise.
Mengimplementasikan mekanisme keamanan multi-lapisan termasuk otentikasi 802.1X, RADIUS, ACL, TACACS +, dan protokol manajemen aman seperti HTTPS, SSL, dan SSH v2.Redundansi upgrade firmware melalui TFTP/HTTP, Fitur DHCP, dukungan RMON, MIB II, dan IPv6 memastikan skalabilitas dan keamanan jangka panjang.
10. Instalasi Kompak & Efisiensi Energi
Mendukung pemasangan DIN-rail dan dinding untuk pemasangan mudah di lemari kontrol dan kandang lapangan.Faktor bentuk kompak (158 × 115 × 60 mm) dan konsumsi daya rendah (≤5W pada beban penuh) membuatnya ideal untuk lingkungan industri terbatas ruang dan energi. input daya DC 12V 52V redundant dengan perlindungan polaritas terbalik meningkatkan keandalan sistem.
11. Standar & Sertifikasi Kepatuhan
Memenuhi standar industri dan keselamatan internasional, termasuk CE-EMC, CE-LVD, dan FCC Kelas B, memastikan operasi yang andal dan kepatuhan peraturan di seluruh penyebaran global.
Aplikasi
1. Lingkungan Kontrol Produksi dan Proses Otomatis
Bertindak sebagai lapisan komunikasi yang dapat diandalkan di pabrik dan fasilitas yang didorong proses, menghubungkan pengontrol, peralatan sensing, dan perangkat lapangan.Dirancang untuk mempertahankan pertukaran data real-time yang diperlukan untuk kontrol operasional dan pengawasan peralatan di bawah kondisi industri yang menuntut.
2. Node Komunikasi Jalan, Kereta Api, dan Lalu Lintas
Diinstal di infrastruktur transportasi seperti lemari pinggir jalan dan titik komunikasi kereta api.Menjaga aliran data yang terus menerus untuk sistem manajemen lalu lintas dan sinyal kereta api.
3. Listrik, Energi, dan Infrastruktur Utilitas
Digunakan di seluruh substasi, jaringan komunikasi utilitas, dan instalasi energi terbarukan.memastikan transmisi data yang dapat diandalkan untuk visibilitas jaringan, pemantauan, dan aplikasi kontrol.
4. Industri berat dan lokasi ekstraksi sumber daya
Mengoperasikan dengan handal di lokasi industri yang menantang termasuk daerah pertambangan, pabrik petrokimia, dan fasilitas metalurgi.dan tekanan lingkungan mendukung jaringan yang stabil untuk sistem kontrol dan peralatan pemantauan.
5. Pengelolaan Air dan Sistem Lingkungan
Mendukung jaringan komunikasi di fasilitas pengolahan air dan proyek pemantauan lingkungan, memungkinkan pengiriman data tanpa gangguan untuk proses otomatis, pengawasan sistem,dan pengumpulan data peraturan.
6. Jaringan Komunikasi Serat Jarak Jauh
Fungsi sebagai akses serat atau perangkat interkoneksi dalam jaringan pribadi perusahaan dan arsitektur komunikasi situs jarak jauh.5Gbps antarmuka serat SFP mendukung transmisi bandwidth tinggi pada jarak hingga 120 km.
7Jaringan Industri dan Perusahaan di Kampus
Memberikan dasar jaringan yang fleksibel untuk taman industri, pusat logistik, dan kampus perusahaan, mendukung desain jaringan tersegmentasi, penentuan prioritas lalu lintas,dan sejumlah besar perangkat industri yang terhubung.
8Instalasi Industri Terpencil dan Tanpa Pengawasan
Memungkinkan konektivitas yang stabil untuk peralatan yang tersebar secara geografis di wilayah pertambangan, ladang minyak, dan situs utilitas pedesaan.Menggabungkan transmisi serat jarak jauh dengan toleransi lingkungan yang kuat untuk mendukung terus menerus, operasi tanpa pengawasan.
WEB UI
Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
Mendukung IEEE802.3az EEE ((Energy Efficient Ethernet) Manajemen, mengoptimalkan konsumsi daya
Dukungan STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
Dukungan QoS, klasifikasi transportasi QoS, CoS, kontrol bandwidth ((arah input/output), penekanan badai, layanan yang dibedakan
Dukungan IEEE802.1q VLAN, port VLAN, berbasis Mac VLAN, IP subnet VLAN, protokol VLAN, VLAN converter, MVR
Dukungan agregasi link LACP IEEE802.3ad dinamis, agregasi link statis
Mendukung IGMP/MLD snooping V1/V2/V3, IGMP filtrasi/modulasi, IGMP pencarian
Laporan agen IGMP dukungan, MLD mengintip
Keamanan: berbasis port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
Mendukung upgrade perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah upgrade gagal
Dukungan DHCP client/Relay/Snooping/Snooping pilihan 82/Relay pilihan 82
Mendukung RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
Mendukung IPV6 Telnet server/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Aksesoris
|
Modul Transceiver Serat Industri
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
|
Adaptor Daya Industri DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V ke DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V ke DC24V1A, -30°C ∼70°C
|
Daftar kemasan
1pc saklar
1pc manual pengguna
Perhatikan
Aksesoris ((DIN rail bracket, power supply, kabel jaringan dll.) tidak termasuk dalam kotak
Tolong siapkan sendiri atau beli satu set dari kami
Informasi kotak pengiriman
Ukuran produk: 158*115*60mm
Ukuran kotak dalam: 253*208*80mm
Berat produk: 0,75Kg
Berat kemasan: 0,9Kg
Ukuran kotak utama: 555*400*410mm
Jumlah kemasan: 20 pcs
Berat kemasan: 20kg
