8 Port Layer 2 Manageable 2.5G Fiber Switch
Spesifikasi
|
Nama produk
|
10/100/1000Mbps Managed Industrial Fiber Switch ((2F+6TP)
|
|
Nomor model.
|
IM-FS260GW
|
|
Pelabuhan
|
2*100/1000/2500Mpbs SFP port
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
6*10/100/1000M UTP RJ45 ((Support MDI/MDIX auto-sensing)
|
|
Protokol
|
IEEE 802.3
IEEE802.3U
IEEE802.3ab
IEEE802.3z
IEEE802.1d STP
IEEE802.1w RSTP
IEEE802.1s MSTP
ITU-T G.8023 EPR/Y.1344
IEEE802.1Q
IEEE802.1X
IEEE802.3ad
IEEE802.3x
IEEE802.1ad
IEEE802.1p
IEEE802.1ab
IEEE802.3az
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 22Gbps (tidak macet)
Ukuran DRAM: 128M
Ukuran flash: 16M
Ukuran buffer paket: 4Mb
VLAND ID: 4096
Ukuran tabel alamat MAC: 8K
Jumbo Frame: 9.6KB
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
|
LED
|
Daya, jaringan, serat
PWR: Daya
Oranyeu: Link/ACT
Hijau: Kecepatan Jaringan 1000M ((mati saat 100Mb/s)
Serat: FX1/FX2
|
|

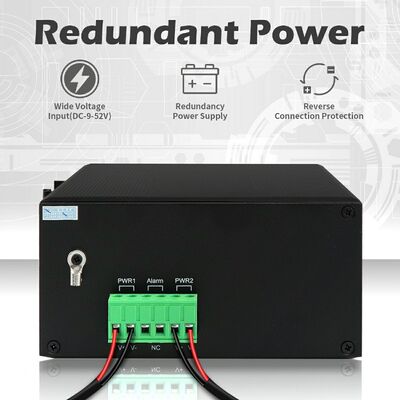

Sumber Daya
|
Masukan DC12V ~ DC52V yang berlebihan, biasanya DC12V / DC24V / DC48V
Koneksi terbalik: dukungan
|
|
Konsumsi Daya
|
Beban penuh≤5W
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi Mekanis
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 158*115*60mm

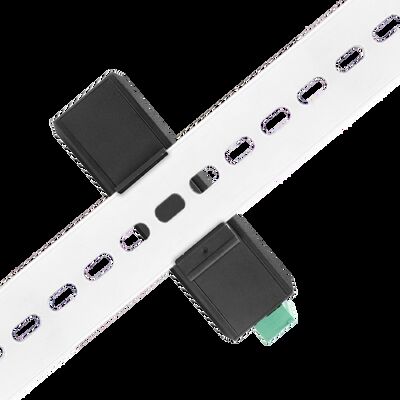

Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,75Kg/0,9Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
Fitur Utama
1. Konfigurasi port serbaguna: 2 x 2.5Gbps port serat SFP (kompatibel SM/MM, 500m/120Km transmisi) + 6 x 10/100/1000M port UTP RJ45 (MDI/MDIX sensor otomatis),Memfasilitasi koneksi jaringan serat dan tembaga yang mulus untuk terminal industri.
2. Dukungan Peningkatan Ring & Spanning Tree: Sesuai dengan ITU-T G.8032 Ethernet Protection Ring (EPR) dan protokol MSTP IEEE 802.1d STP/802.1w RSTP/802.1s,memastikan pemulihan jaringan yang cepat (ideal untuk topologi cincin) dan pencegahan loop dalam aplikasi kritis.
3. Pengolahan Data Efisiensi Tinggi: Mengadopsi mode transmisi penyimpanan dan pengiriman dengan <10us penundaan pengiriman, 22Gbps bandwidth sistem non-menghalangi, 19,344Mpps rate pengiriman, 8K tabel alamat MAC,4096 ID VLAN, dan buffer paket 4Mb mendukung bingkai jumbo hingga 9,6KB untuk transmisi data besar yang mulus.
4Spesifikasi Hardware yang Kuat: Dilengkapi dengan memori flash 128M dan 16M, meningkatkan kemampuan pemrosesan data dan penyimpanan untuk operasi jaringan yang stabil.
5. Ketahanan lingkungan yang kuat: Shell logam bergelombang dengan perlindungan debu IP40, perlindungan lonjakan 6KV (IEC 61000-4-5: Diferensial ± 2KV, Umum ± 6KV), dan ketahanan terhadap ESD (± 15KV udara,±6KV kontak) dan EFT (±6KV). Bekerja pada suhu kerja -40°C~75°C dan suhu penyimpanan -40°C~85°C, dengan 10%~95% kelembaban non-kondensasi cocok untuk lingkungan luar ruangan dan industri yang keras.
6. Manajemen Jaringan Komprehensif: Mendukung Web GUI, Cisco®-seperti CLI, SNMP v1/v2c/v3, dan Telnet untuk konfigurasi intuitif. Fitur diagnostik kabel (lokasi titik kesalahan), IEEE 802.3az Ethernet Efisiensi Energi (EEE) untuk optimalisasi daya, dan fungsi canggih termasuk VLAN (802.1q), agregasi link dinamis / statis (LACP), QoS, dan penekanan badai.
7. Mekanisme Keamanan yang Kuat: Mengintegrasikan otentikasi IEEE 802.1X, RADIUS, ACL, TACACS +, dan enkripsi HTTPS/SSL/SSH v2 untuk melindungi akses jaringan dan transmisi data.Mendukung upgrade perangkat lunak melalui TFTP/HTTP dengan redundansi firmware, DHCP client/Relay/Snooping, RMON, MIB II, dan IPv6 kompatibilitas untuk masa depan-bukti.
8. Instalasi Fleksibel & Kepatuhan: Mendukung Din-rail atau Wall pemasangan, dengan dimensi kompak dari 15811560mm (berat bersih 0,75Kg) untuk integrasi mudah ke dalam kabinet kontrol ketat.Sesuai dengan CE-EMC (EN 55032/55035), CE-LVD (EN IEC 62368-1), dan FCC (47 CFR Bagian 15 Subpart B Kelas B), memenuhi standar industri yang ketat.
9Konektivitas jarak jauh: Pelabuhan serat mendukung jarak transmisi hingga 120 km (mode tunggal),sementara port RJ45 bekerja dengan kabel CAT3/CAT4/CAT5 (10BASE-T) dan CAT5+ (100/1000BASE-TX) hingga 100m ideal untuk penyebaran situs industri skala besar.
Gambaran umum

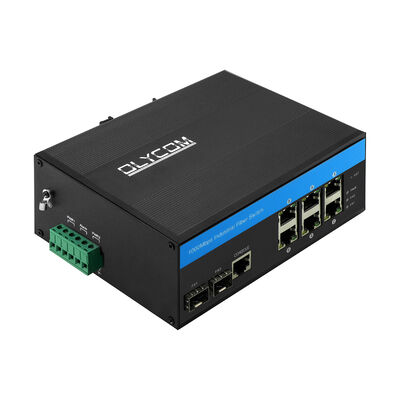

Olycom IM-FS260GW adalah 8 Port L2+ Ring Managed Industrial Ethernet Switch berkinerja tinggi yang disesuaikan untuk konektivitas jaringan yang stabil dan tangguh di lingkungan industri yang keras.
It features 2 x 100/1000/2500Mbps SFP fiber ports (supporting both single-mode and multi-mode fiber with transmission distances ranging from 500m to 120Km) and 6 x auto-sensing 10/100/1000Mbps UTP RJ45 ports (fully compatible with MDI/MDIX), memungkinkan integrasi serat ke tembaga yang fleksibel untuk berbagai perangkat industri.
Dirancang untuk menahan kondisi ekstrem, saklar beroperasi dalam kisaran suhu -40 °C sampai 75 °C, memiliki peringkat perlindungan IP40,dan dilengkapi dengan perlindungan gelombang 6KV Ethernet yang memenuhi persyaratan kelas industri EMC dan memenuhi standar FCC dan CEDengan bandwidth sistem non-blocking 22Gbps dan dukungan untuk protokol jaringan ring canggih, ia memastikan transmisi data yang efisien dan pemulihan kesalahan yang cepat,membuat pilihan yang dapat diandalkan untuk infrastruktur industri kritis dan penyebaran jaringan skala besar.
Ini juga menawarkan garansi 3 tahun dan dukungan teknis seumur hidup untuk ketenangan operasional jangka panjang.
Aplikasi
1. Jaringan Industri Berpusat pada Otomasi
Digunakan sebagai tulang punggung komunikasi dalam lingkungan produksi otomatis, memungkinkan interaksi mulus antara unit kontrol, perangkat sensor, dan peralatan industri.Memastikan ketersediaan data yang konsisten untuk kontrol operasional, diagnostik, dan pengawasan produksi.
2Sistem Transportasi dan Infrastruktur Publik
Digunakan di seluruh lalu lintas jalan dan lingkungan komunikasi kereta api di mana kontinuitas jaringan sangat penting.Arsitektur berbasis cincin dengan mekanisme pemulihan cepat membantu menjaga ketersediaan sistem untuk sinyal lalu lintas dan operasi rel, bahkan dalam kondisi kegagalan link atau node.
3. Jaringan Komunikasi Pribadi yang Dilengkapi Serat
Diposisikan dalam infrastruktur komunikasi optik dan jaringan swasta kelas perusahaan untuk mendukung transportasi data berkapasitas tinggi.konektivitas jarak jauh antara fasilitas yang tersebar secara geografis dan node jaringan.
4. Aset Industri Jauh dan Jaringan Pengawasan
Mendukung konektivitas untuk instalasi industri terpencil dan tak berawak seperti stasiun listrik, situs pertambangan, dan fasilitas produksi energi.Dirancang untuk beroperasi secara andal dalam lingkungan yang menantang sambil memungkinkan pemantauan terpusat dan konfigurasi jarak jauh.
5. Surveillance Outdoor dan Jaringan Akses
Diinstal di lemari luar untuk aplikasi keamanan dan pemantauan, menyediakan akses jaringan yang stabil untuk kamera IP, perangkat nirkabel, dan sistem pemantauan tepi.Perlindungan kelas industri memastikan operasi terus menerus di bawah gelombang listrik dan kondisi cuaca ekstrem.
6. Konektivitas Industri Berskala Perusahaan
Berfungsi sebagai pondasi jaringan untuk kampus industri, operasi logistik, dan taman industri,mendukung arsitektur jaringan tersegmentasi dan penanganan lalu lintas yang diprioritaskan untuk mengakomodasi beragam layanan bisnis dan operasional.
Mendukung IEEE802.3az EEE ((Energy Efficient Ethernet) Manajemen, mengoptimalkan konsumsi daya
Dukungan STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
Dukungan QoS, klasifikasi transportasi QoS, CoS, kontrol bandwidth ((arah input/output), penekanan badai, layanan yang dibedakan
Dukungan IEEE802.1q VLAN, port VLAN, berbasis Mac VLAN, IP subnet VLAN, protokol VLAN, VLAN converter, MVR
Dukungan agregasi link LACP IEEE802.3ad dinamis, agregasi link statis
Mendukung IGMP/MLD snooping V1/V2/V3, IGMP filtrasi/modulasi, IGMP pencarian
Laporan agen IGMP dukungan, MLD mengintip
Keamanan: berbasis port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
Mendukung upgrade perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah upgrade gagal
FAQ
1, chip apa yang didasarkan?
Olycom: Vitesse
2, Dapatkah saya menyesuaikan itu?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan suku cadang produk (kit pemasangan, blok terminal daya dll.)
3, Dapatkah saya menghubungkannya dengan perangkat 10/100M?
Olycom: Ya
Untuk port LAN mereka 10/100/1000M otomatis sensing
Untuk port Serat, silahkan konfigurasi kecepatan 100Mbps melalui Web GUI atau CLI
4, Apakah Anda melakukan SKD / CKD?
A: Ya
Sebagai pabrik, kami telah berurusan dengan ini berkali-kali.
