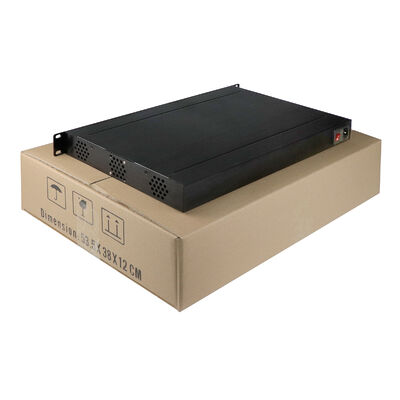

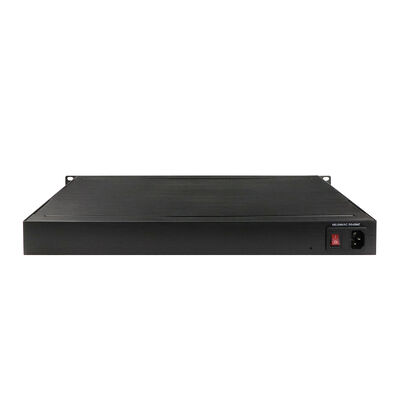

24 Port Rack Mountable L2/L3 Managed Gigabit Fiber Switch
Gambaran Umum dari Olycom Ethernet Switch
Olycom IM-FS042400GW adalah switch Ethernet industri Layer 2 yang dikelola yang dirancang untuk skenario jaringan industri skala besar dan jangka panjang di mana stabilitas, skalabilitas,dan kelangsungan operasi sangat penting.
Ini dibangun untuk berfungsi sebagai switch akses kepadatan tinggi dan node agregasi yang mampu serat, mendukung penyebaran media campuran di lingkungan industri yang kompleks.
Switch ini mengintegrasikan beberapa uplink serat Gigabit dengan sejumlah besar port Ethernet tembaga, memungkinkan jaringan industri untuk berkembang tanpa mendesain ulang infrastruktur kabel yang ada.
Empat antarmuka Gigabit SFP memungkinkan transmisi optik jarak jauh, sementara dua puluh empat port Gigabit Ethernet RJ45 mendukung konektivitas perangkat besar di tepi.
Beberapa port diimplementasikan sebagai antarmuka COMBO, memungkinkan pilihan fleksibel antara serat atau tembaga tergantung pada kondisi kabel lapangan, mengurangi kendala penyebaran.
Untuk memastikan operasi yang tidak terganggu di lokasi yang keras, IM-FS042400GW dirancang untuk toleransi suhu ekstrim, beroperasi secara andal dari -40 ° C hingga +85 ° C.
Kotak logam yang kokoh dengan rating IP30 memberikan perlindungan yang efektif terhadap debu, getaran, dan tekanan mekanik yang umum ditemukan di lemari industri.
Masukan daya non-polar AC 220V ganda meningkatkan redundansi daya dan meningkatkan ketahanan terhadap fluktuasi tegangan atau ketidakstabilan daya.
Secara internal, switch memberikan kapasitas switching 56 Gbps yang tidak memblokir, memungkinkan pengalihan jalur penuh bahkan di bawah beban lalu lintas yang berat.
Tabel alamat MAC 8K dan dukungan hingga 4096 ID VLAN memungkinkan switch untuk mengelola populasi perangkat besar dan skema segmentasi lalu lintas yang kompleks.
Fungsi manajemen Layer 2 yang komprehensif termasuk perlindungan redundansi, pengoptimalan lalu lintas, dan kontrol keamanan memastikan operasi jaringan 24/7 yang dapat diandalkan.
Kesesuaian dengan standar FCC, CE, NEMA-TS2 dan EN 50121-4 mengkonfirmasi kesesuaian untuk aplikasi otomatisasi industri dan lalu lintas kereta api.
Produk ini didukung oleh kebijakan penggantian 1 tahun dan layanan perbaikan 3 tahun, memastikan kepercayaan penggunaan jangka panjang.
Spesifikasi 24 Port Network Switch
| Nama produk |
10/100/1000Mbps Industrial Managed Fiber Switch (4F+24TP) |
| Nomor model. |
IM-FS042400GW |
| Pelabuhan |
4 x 1000Mpbs SFP port (Port FX3 dan FX4 adalah COMBP port)
24x10/100/1000M UTP RJ45 ((Port 23 dan 24 adalah port COMBO)
|
| Standar |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| VLAND ID |
4096 |
| Jumbo Frame |
9.6KB |
| Ukuran tabel alamat MAC |
8K |
| Poe Standar |
IEEE802.3af, IEEE802.3at (Poe adalah opsional, default adalah tanpa Poe) |
| Fitur beralih |
Mode transmisi: penyimpanan dan pengiriman
Bandwidth sistem: 56Gbps (non traffic jam)
|
| Media jaringan |
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
SFP port, jarak transmisi: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
Daya, jaringan, serat |
| Sumber daya listrik |
Tegangan masuk: AC220V
Input daya non-polar: dukungan
|
| Lingkungan |
Suhu kerja: -40°° 85°C
Kelembaban kerja: 5%~95%, tidak kondensasi
|
| Standar Industri |
EMI: FCC Bagian 15 Subpart B Kelas A, EN 55022 Kelas A, EN61000-6-4- Emisi untuk lingkungan industri
EMS: EN61000-6-2-Immunitas untuk lingkungan industri, EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3, EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3, EN 61000-4-6 (CS) Level 3,EN 61000-4-8
Kontrol lalu lintas: NEMA-TS2, Getaran: IEC 60068-2-6
Jatuh bebas: IEC 60068-2-32, Kejut: IEC 60068-2-27
Lalu lintas kereta api: EN 50121-4
|
| Informasi mekanik |
Kelas keamanan: IP30
Dimensi: 483 x 294,6 x 44,5mm
|
| Jaminan |
Penggantian dalam waktu 1 tahun; 3 tahun perbaikan |
Fitur Utama
1. Arsitektur Pelabuhan & Media Fleksibilitas
Switch ini menyediakan 4 × 1000 Mbps port serat SFP, mendukung modul single-mode dan multi-mode dengan jarak transmisi berkisar dari 20 km hingga 100 km.
Dua antarmuka serat berfungsi sebagai port COMBO, berbagi sumber daya fisik dengan port tembaga yang sesuai untuk memungkinkan pemilihan serat atau tembaga.
Selain itu, port Ethernet RJ45 24 × 10/100/1000 Mbps mendukung negosiasi otomatis dan MDI / MDIX otomatis untuk integrasi perangkat yang cepat.
Pelabuhan 23 dan 24 juga diimplementasikan sebagai antarmuka COMBO, meningkatkan fleksibilitas kabel di situs industri terbatas.
Port tembaga mendukung kabel Ethernet standar hingga 100 meter, memastikan kompatibilitas dengan perangkat industri lama dan modern.
2Desain Hardware Industri
Dimensi kandang (483 × 294,6 × 44,5 mm) dioptimalkan untuk lemari industri yang dipasang di rak.
Rumah logam memenuhi standar perlindungan IP30, memberikan ketahanan terhadap masuknya debu dan dampak mekanis.
Masukan daya non-polar AC 220V ganda menghilangkan masalah polaritas dan meningkatkan keandalan daya.
Perangkat memenuhi persyaratan EMI dan EMS yang ketat, termasuk FCC Part 15 Class A dan EN 61000-4 Level 3, memastikan operasi yang stabil di lingkungan gangguan tinggi.
3. Redundansi Jaringan & pemulihan kesalahan
Switch ini mendukung ITU-T G.8032 Ethernet Protection Ring (EPR) untuk redundansi berbasis ring yang cepat.
Dukungan tambahan untuk ERPS, STP, RSTP, dan MSTP memastikan kompatibilitas dengan berbagai topologi jaringan industri.
Waktu pemulihan kesalahan ≤50 ms meminimalkan gangguan layanan selama kegagalan link.
Mekanisme deteksi dan penindasan loop built-in mencegah badai siaran dan ketidakstabilan jaringan.
4. VLAN & Multicast Traffic Control
Beberapa mekanisme VLAN didukung, termasuk IEEE 802.1Q VLAN, VLAN berbasis port, VLAN berbasis MAC, IP subnet VLAN, dan VLAN berbasis protokol.
Terjemahan VLAN memungkinkan interkoneksi mulus antara domain jaringan tersegmentasi.
Multicast VLAN Registration (MVR) memungkinkan distribusi aliran multicast yang efisien di seluruh batas VLAN.
Lalu lintas multicast dioptimalkan menggunakan IGMP dan MLD snooping (v1/v2/v3), bersama dengan fungsi penyaringan dan pelaporan agen.
Fitur-fitur ini secara signifikan mengurangi banjir multicast yang tidak perlu dalam penyebaran skala besar.
5. QoS & Optimasi Lalu Lintas
Switch beroperasi menggunakan mekanisme penyimpanan dan penyampaian untuk memastikan integritas data.
Dukungan untuk bingkai jumbo hingga 9,6 KB meningkatkan efisiensi transmisi untuk paket data besar.
Fungsi QoS termasuk klasifikasi lalu lintas, penjadwalan prioritas, penandaan CoS, dan pembatasan tarif.
Kontrol bandwidth masuk dan keluar memastikan alokasi sumber daya yang adil di antara perangkat yang terhubung.
Mekanisme kontrol badai menekan siaran, multicast, dan lalu lintas unicast yang tidak diketahui.
IEEE 802.3az Energy Efficient Ethernet secara dinamis mengurangi konsumsi daya selama periode lalu lintas rendah.
6. Keamanan & Kontrol Akses
Akses jaringan dilindungi melalui otentikasi IEEE 802.1X berdasarkan port atau alamat MAC.
Otentikasi terpusat didukung melalui RADIUS dan TACACS +.
Kebijakan ACL yang fleksibel menyediakan penyaringan lalu lintas dan pembatasan akses yang terperinci.
Perlindungan tambahan termasuk IP Source Guard, Inspeksi ARP Dinamis, dan akses manajemen terenkripsi menggunakan HTTPS, SSL, dan SSH v2.
DHCP Snooping dan DHCP Relay dengan Opsi 82 melindungi penugasan alamat IP dan mencegah serangan DHCP nakal.
7. Agregasi Link
Switch ini mendukung agregasi statis serta IEEE 802.3ad LACP.
Beberapa tautan fisik dapat dikombinasikan menjadi satu antarmuka logis untuk meningkatkan bandwidth dan redundansi.
Kelompok agregasi dapat memberikan throughput hingga 4 Gbps, cocok untuk koneksi backbone dan lapisan agregasi.
8. Manajemen & Pemeliharaan
Akses manajemen tersedia melalui CLI gaya Cisco, Web GUI, SNMP v1/v2c/v3, dan Telnet.
Upgrade firmware didukung melalui TFTP dan HTTP, dengan redundansi gambar untuk mencegah kegagalan upgrade.
Fitur pemantauan termasuk RMON, MIB II, dan catatan peristiwa rinci.
Port mirroring memungkinkan analisis lalu lintas dan pemecahan masalah.
Diagnosis kabel terintegrasi mengidentifikasi kesalahan kabel seperti terbuka atau pendek, mengurangi waktu pemeliharaan di tempat.
Sinkronisasi waktu didukung melalui NTP dan SNTP.
9. Kesiapan IPv6
Switch menyediakan dukungan IPv6 penuh di seluruh bidang manajemen dan penyampaian.
Layanan yang didukung termasuk IPv6 Telnet, ICMPv6, SNMPv6, HTTPv6, SSH/SSL melalui IPv6, TFTPv6, dan NTPv6.
IPv6 ACL dan IPv6 QoS memastikan penegakan kebijakan yang konsisten di jaringan dual-stack atau IPv6 saja.
10. Keandalan Lingkungan
Perangkat diuji untuk getaran, kejut, dan jatuh bebas sesuai dengan standar IEC 60068.
Ini bekerja dengan andal dalam kelembaban 5%~95% non-kondensasi.
Dirancang untuk operasi terus menerus di sistem rel, lemari luar, fasilitas pertambangan, dan pabrik petrokimia.
WEB UI
- Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
- Mendukung IEEE802.3az EEE (Energy Efficient Ethernet) Manajemen, mengoptimalkan konsumsi daya
- Dukungan STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring ((EPR)
- Dukungan Qos, klasifikasi transportasi Qos, Cos, kontrol bandwidth (arah input/output), penekanan badai,layanan yang berbeda
- Mendukung IEEE802.1q VLAN,port VLAN,Mac berbasis VLAN,IP subnet VLAN,protokol VLAN,VLAN konverter, MVR
- Dukungan agregasi link LACP IEEE802.3ad dinamis, agregasi link statis
- Mendukung IGMP/MLD snooping V1/V2/V3, IGMP filtrasi/modulasi, IGMP pencarian
- Laporan agen IGMP dukungan, MLD mengintip
- Keamanan: berbasis port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
- Mendukung Cisco® seperti CLI, manajemen Web, SNMP v1/v2c/v3, Telnet
- Mendukung upgrade perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah upgrade gagal
- Dukungan DHCP client/Relay/Snooping/Snooping pilihan 82/Relay pilihan 82
- Mendukung RMON, MIB II, mirror image, event log, DNS, NTP/SNTP, IEEE802.1ab LLDP
- Mendukung IPV6 Telnet server / ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP,TFTP, QoS, ACL.
Aplikasi
1. Otomasi Industri Berskala Besar
Mendukung konektivitas perangkat yang luas di pabrik besar dan sistem otomatisasi proses.
Port RJ45 menghubungkan PLC, sensor, HMI, pengontrol, dan robot industri.
Segmentasi VLAN memisahkan lalu lintas produksi, pemantauan, dan manajemen.
Ringan redundansi dan agregasi link memastikan komunikasi yang stabil di seluruh jalur produksi yang kompleks.
2Transportasi & Sistem Kereta Api
Sesuai sepenuhnya dengan EN 50121-4, cocok untuk komunikasi rel dan jaringan kontrol lalu lintas.
Protokol perlindungan cincin memastikan pemulihan cepat dalam sistem sinyal dan pemantauan.
Pelabuhan COMBO menyederhanakan koeksistensi serat dan tembaga di lemari dan stasiun pinggir jalan.
3. Energi & Infrastruktur Utilitas
Ideal untuk substasiun, peternakan angin, dan penyebaran jaringan pintar.
Port serat memungkinkan koneksi jarak jauh antara pusat kontrol dan peralatan lapangan.
Toleransi suhu yang luas mendukung instalasi di luar ruangan dan jarak jauh.
4. Taman Industri & Pusat Data Backbone
Fungsi sebagai agregasi atau switch tulang belakang di taman industri.
Kapasitas switching yang tinggi mendukung lalu lintas timur-barat yang padat antara server dan sistem kontrol.
Pilihan media yang fleksibel mengoptimalkan desain arsitektur tulang belakang.
5. Lingkungan yang keras Penempatan besar
Digunakan dalam pertambangan, metalurgi, dan industri petrokimia.
Tahan debu, gangguan elektromagnetik, dan variasi suhu yang ekstrim.
Manajemen dan diagnostik jarak jauh mengurangi upaya pemeliharaan di lokasi besar.
6Video Surveillance dan Monitoring
Dioptimalkan untuk penyebaran kamera IP skala besar.
Kontrol multicast mengurangi limbah bandwidth.
QoS memprioritaskan aliran video untuk memastikan stabilitas gambar.
7. IPv6 Migrasi & IIoT Jaringan
Cocok untuk kota pintar, pabrik digital, dan platform IIoT yang beralih ke IPv6.
Memastikan kompatibilitas jangka panjang dengan arsitektur jaringan industri generasi berikutnya.
Aksesoris
|
Modul optik industri
|
|
OSPL1G05D
|
1000BASE-SX
|
|
OSPL1G06D
|
1000BASE-SX ((1310nm)
|
|
OSPL1G20D
|
1000BASE-LX
|
|
OSPL1G40D
|
1000BASE-EX
|
|
OSBL1G20D-35
|
1000BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1G20D-53
|
1000BASE-BX-D ((TX 1550 RX1310)
|
