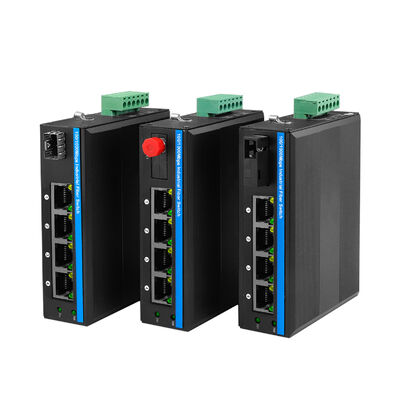

4 Port PoE/PoE+ Fast Ethernet Industrial Fiber Switch
Data teknis dari Rugged Ethernet Switch
|
Nama produk
|
10/100Mbps Industrial PoE Fiber Switch ((1F+4TP)
|
|
Nomor model.
|
IM-FP144FE
|
|
Pelabuhan
|
1x100M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
4x10/100/1000M UTP RJ45 ((Dukungan MDI/MDIX sensing otomatis)
Blok terminal daya 1x6-PIN
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 pada 30W ((PoE+)
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 1Gbps (non traffic jam)
Tingkat penyampaian: Mmps
4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100/1000BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1
On: transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On: PoE bekerja
Off: PoE tidak bekerja atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 1000Mbps
Berkedip: dalam transmisi
Matikan: Terputus atau kecepatan kerja adalah 10/100Mbps
|
|
Konsumsi Daya
|
Beban penuh tanpa PoE≤5W
|
|
Sumber Daya
|
Tegangan input sumber daya PoE: 48V (max 52V)
Daya keluar pasokan daya PoE tunggal: 30W (port 1 ~ 4)
Total anggaran: 120W
Tegangan keluaran PoE: 48V
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
1/2 (V+), 3/6 (V-)
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi mekanik
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm

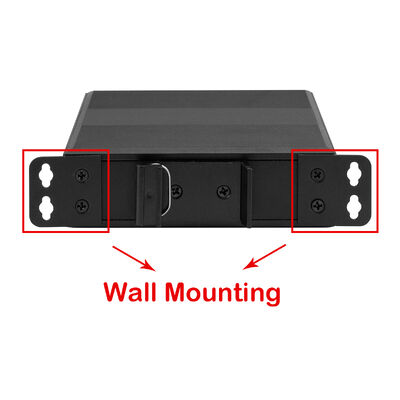

Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,35Kg/0,45Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
Pendahuluan untuk 4 Port PoE Switch
Ketika Satu Fiber Link Membutuhkan Daya Kepada Beberapa Perangkat
IM-FP144FE dibangun untuk realitas industri yang sangat umum:
Anda tidak perlu saklar besar Anda hanya perlu beberapa perangkat PoE bekerja dengan handal di tepi, semua terikat kembali ke uplink serat tunggal.
Dengan empat port PoE Fast Ethernet dan satu antarmuka serat jangka panjang, saklar industri kompak ini bertindak sebagai pusat daya dan konektivitas lokal,duduk tepat di tempat perangkat dipasang tidak di ruang server ber-AC.
Empat perangkat, satu kotak, nol konfigurasi
Dalam penyebaran nyata, insinyur lapangan sering menghadapi kendala yang sama:
Ruang lemari terbatas
Tidak ada outlet AC yang nyaman
Kondisi listrik dan lingkungan yang keras
IM-FP144FE menjawabnya dengan rumus sederhana:
4 × IEEE 802.3af PoE port (15.4W per port)
1 × 100Mbps SFP fiber uplink
Tidak ada manajemen, tidak ada pengaturan, tidak ada kurva belajar
Kamera, AP nirkabel, atau sensor PoE didukung secara instan melalui kabel Ethernet, sementara serat membawa data mereka dengan aman ke jarak jauh.
Serat Pertama, Tembaga Hanya di Tempatnya
Ethernet tembaga sangat bagus secara lokal dan mengerikan di jarak jauh.
Saklar ini menyimpan tembaga di tempat yang masuk akal (100 meter terakhir) dan menyerahkan semuanya ke serat.
Port SFP mendukung transmisi jarak jauh hingga 120 km, memungkinkan IM-FP144FE untuk:
Duduk dekat peralatan
Hindari gangguan elektromagnetik
Mengelakkan bahaya pengantar dan petir yang umum terjadi di lokasi luar ruangan dan industri
Ini adalah jembatan bersih dan andal antara lingkungan lapangan yang berantakan dan jaringan kontrol terpusat.
Dibangun untuk Diabaikan (dalam Cara yang Baik)
Setelah dipasang, perangkat ini dimaksudkan untuk menghilang ke latar belakang.
-40°C sampai 75°C
Lapisan logam IP40
Perlindungan terhadap ESD, lonjakan, dan kebisingan listrik
Disertifikasi untuk lingkungan transportasi dan kereta api (EN 50121-4)
Tidak ada kipas, tidak ada pembaruan perangkat lunak, tidak ada akses jarak jauh yang diperlukan.
Hanya operasi terus menerus.
Mengapa Tidak Dikelola Adalah Pilihan yang Tepat Di sini
Untuk kelompok PoE kecil, manajemen sering menambahkan risiko daripada nilai.
IM-FP144FE sengaja menghindari:
Kesalahan konfigurasi
Masalah kompatibilitas firmware
Persyaratan pelatihan
Hal ini membuatnya sangat menarik untuk peluncuran skala besar, di mana lusinan atau ratusan unit yang sama harus berperilaku dapat diprediksi di lapangan.
Skenario Pengiriman Biasa
1. Kluster Pengawasan Kompak
Daya dan menghubungkan hingga empat kamera IP di bengkel, zona pabrik, atau daerah perimeter, semua makan video kembali melalui satu tautan serat.
2. Agregasi Sensor Industri
Mengumpulkan data dari beberapa sensor PoE atau perangkat pemantauan di satu lokasi, kemudian mengirimkan semuanya ke SCADA atau platform pemantauan.
3. Instalasi di tepi jalan dan jalur
Dalam sistem lalu lintas dan infrastruktur rel, satu unit dapat memberi daya beberapa perangkat pemantauan di dalam kabinet sementara serat menangani komunikasi jarak jauh ke pusat kontrol.
4. Utilitas & Fasilitas Jauh
Digunakan di substasiun, stasiun pompa, atau pabrik pengolahan di mana toleransi lingkungan dan ketahanan listrik lebih penting daripada fitur switching canggih.
5. Situs Industri yang Keras
Lingkungan pertambangan, petrokimia, dan metalurgi mendapat manfaat dari kandang tahan debu dan pengiriman PoE yang stabil tanpa kabel daya tambahan.
Apa yang Dapat Anda Ambil?
IM-FP144FE bukan tentang skala bandwidth atau mengelola aliran lalu lintas.
Ini tentang daya bersih beberapa perangkat dan memindahkan data mereka keluar dari lingkungan yang sulit dengan andal, sederhana, dan selama bertahun-tahun pada suatu waktu.
Gambar Mekanis
- 1pc saklar
- 1pc manual pengguna
Perhatikan
Aksesoris ((DIN rail bracket, modul optik, catu daya, patchcord, kabel jaringan dll) TIDAK termasuk dalam kotak kemasan, silakan siapkan sendiri atau membeli satu set penuh dari kami
Informasi kotak pengiriman
Ukuran produk: 11,4*9,3*3,5cm
Ukuran kotak dalam: 23*16,5*5,8cm
Berat produk: 0,35kg
Berat kemasan: 0,45Kg
Ukuran kotak utama: 67*33*47cm
Jumlah kemasan: 40 pcs
Berat kemasan: 20kg
Aksesoris
|
Modul optik industri
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Pasokan Daya Industri DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V ke DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V ke DC24V1A, -30°C ∼70°C
|
FAQ
1, chip apa yang didasarkan?
Olycom: Realtek
2, Dapatkah saya menyesuaikan itu?
Olycom: Ya
Kami mendukung layanan OEM seperti logo, nama model, label, topeng PVC dan suku cadang produk ((kit pemasangan, blok terminal daya dll.)
3Bisakah aku punya kotak kemasanku sendiri?
Ya, kotak kemasan standar tidak memiliki huruf Cina atau logo.
Tidak apa-apa untuk menyesuaikan versi Anda sendiri seperti menempatkan logo Anda, nama model atau slogan di atasnya.
4Apa syarat pembayaranmu?
Dalam kebanyakan kasus kami melakukan transfer T / T dan jumlah penuh harus dikumpulkan sebelum pengiriman.
Untuk pesanan sampel, kami menerima pembayaran PayPal untuk waktu pemrosesan yang lebih singkat.
Terkadang pembayaran Alipay atau WeChat tidak masalah, tergantung kasusnya.
