Olycom Mini Rugged Fast Ethernet PoE/PoE+ Fiber Switch
Spesifikasi
|
Nama produk
|
10/100Mbps Industrial PoE Fiber Switch ((1F+2TP)
|
|
Nomor model.
|
IM-FP122FE
|
|
Pelabuhan
|
1x100M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
2x10/100M UTP RJ45 ((Support MDI/MDIX auto-sensing)

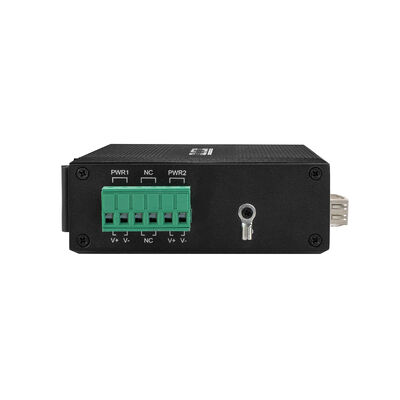

Blok terminal daya 1x6-PIN
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
IEEE 802.3af 15.4W ((PoE)
IEEE 802.3 pada 30W ((PoE+)
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 0.6Gbps (non-jam lalu lintas)
Tingkat penyampaian: 0.4464Mmps
4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤ 100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1
On: transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On: PoE bekerja
Off: PoE tidak bekerja atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 100Mbps
Berkedip: dalam transmisi
Matikan: Terputus atau kecepatan kerja adalah 10Mbps
|
|
Konsumsi Daya
|
Beban penuh tanpa PoE≤5W
|
|
Sumber Daya
|
Tegangan input sumber daya PoE: 48V (max 52V)
Daya keluar pasokan daya PoE tunggal: 30W (port 1 ~ 2)
Total anggaran: 60W
Tegangan keluaran PoE: 48V
Koneksi terbalik: dukungan
|
|
Kabel PoE
|
1/2 (V+), 3/6 (V-)
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi mekanik
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm

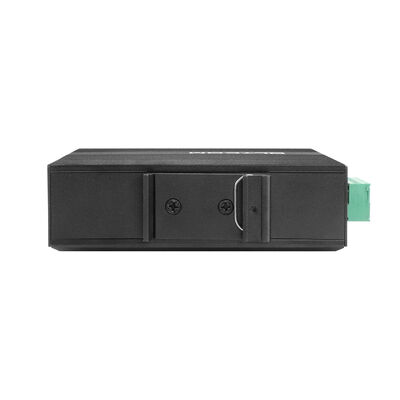

Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,35Kg/0,45Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
1. Apa itu Sebuah saklar PoE kecil yang memecahkan masalah industri yang sangat spesifik
Olycom IM-FP122FE tidak mencoba untuk menjadi "jaringan inti" atau switch fitur berat.
Ini hanya ada untuk satu pekerjaan yang jelas:
Daya beberapa perangkat lapangan dan mendorong data mereka jauh di atas serat dengan handal, dan tanpa konfigurasi.
Dengan 2 port PoE Fast Ethernet dan 1 fiber uplink, unit ini berada tepat di tepi jaringan industri:
di dalam lemari pinggir jalan, di samping mesin, di tiang, atau di kotak kontrol di mana ruang, daya, dan keandalan semua lebih penting daripada fitur mewah.
Tidak ada manajemen, tidak ada pengaturan, hanya terhubung, hidupkan dan pergi.
2Mengapa Desain Ini Sebenarnya Bermakna
PoE di mana kekuatan adalah HardFiber adalah bintang nyata di sini
Kabel tembaga berhenti di 100 meter.
Serat tidak.
Port SFP 100Mbps, mendukung jarak hingga 120 km, memungkinkan saklar kecil ini untuk:
Duduk di samping perangkat lapangan
Kirim data langsung kembali ke ruang kontrol jarak jauh
Jembatan lingkungan yang keras, bising, atau mudah petir dengan aman
Dalam prakteknya, ini membuat IM-FP122FE berperilaku seperti node lapangan bertenaga PoE dengan tulang belakang serat.
3Dibangun untuk tempat kotor, panas, bising
Pergantian ini mengasumsikan akan hidup di tempat yang tidak menyenangkan.
-40°C sampai 75°C
Lapisan logam IP40
Ketahanan terhadap ESD, lonjakan, dan kebisingan listrik (EMS Level 3)
Sesuai dengan lalu lintas kereta api (EN 50121-4)
Setelah dipasang, itu dimaksudkan untuk tinggal di sana selama bertahun-tahun tanpa perhatian.
4. Tidak ada Manajemen
Tidak ada UI Web, tidak ada CLI, tidak ada pengaturan VLAN.
Itu bukan pembatasan itu adalah filosofi desain.
Tidak ada kesalahan konfigurasi
Tidak ada masalah kompatibilitas firmware
Tidak ada biaya perawatan
Untuk penyebaran PoE kecil, kesederhanaan seringkali sama dengan keandalan yang lebih tinggi.
5. Di mana Hal Ini Umum Digunakan
Titik Pengawasan Industri yang Kompak
Sempurna untuk lokasi yang hanya membutuhkan satu atau dua kamera, seperti:
Sudut pabrik
Lokakarya kecil
Gerbang masuk atau perimeter
PoE menghidupkan kamera, serat mengirim video kembali ¥ selesai.
6. Kabinet tepi jalan & rel di tepi jalur
Di lingkungan lalu lintas dan kereta api, ruang terbatas dan kondisinya sulit.
IM-FP122FE cocok dengan mudah ke dalam lemari kompak, daya perangkat pemantauan melalui PoE, dan mengirim data melalui serat jarak jauh ke sistem terpusat.
7. Utilitas & Situs Pemantauan Jauh
Di substasiun, pabrik pengolahan air, atau stasiun pompa:
Sensor medan terhubung melalui RJ45
PoE menghilangkan adaptor daya lokal
Serat memastikan transmisi yang stabil dan bebas gangguan
Solusi tepi yang sederhana tapi sangat andal.
8. Zona Industri yang Kekerasan
Situs pertambangan, petrokimia, dan metalurgi mendapat manfaat dari:
Lapisan tahan debu
Toleransi kebisingan listrik
9. Operasi suhu luas
Ini membuat perangkat PoE bertenaga rendah online di mana peralatan konsumen akan gagal dengan cepat.
Memperluas PoE di Luar Batas Tembaga
Ketika perangkat PoE harus digunakan jauh di luar 100 meter, switch ini bertindak sebagai jembatan bersih:
Tembaga + PoE di sisi perangkat
Serat di sisi tulang belakang
Tidak ada desain ulang, tidak ada konverter tambahan.
Singkatnya
IM-FP122FE bukan tentang fitur.
Ini tentang melakukan satu pekerjaan sangat baik:
Daya sejumlah kecil perangkat industri dan memindahkan data mereka dengan aman melalui serat jarak jauh sepanjang hari, setiap hari
Dimensi
-
1pc saklar
-
1pc manual pengguna
Perhatikan
Aksesoris ((DIN rail bracket, modul optik, catu daya, patchcord, kabel jaringan dll) TIDAK termasuk dalam kotak kemasan, silakan siapkan sendiri atau membeli satu set penuh dari kami
Informasi kotak pengiriman
Ukuran produk: 11,4*9,3*3,5cm
Ukuran kotak dalam: 23*16,5*5,8cm
Berat produk: 0,35kg
Berat kemasan: 0,45Kg
Ukuran kotak utama: 67*33*47cm
Jumlah kemasan: 40 pcs
Berat kemasan: 20kg
Aksesoris
|
Modul optik industri
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Pasokan Daya Industri DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V ke DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V ke DC24V1A, -30°C ∼70°C
|
