24 Port 2.5G Smart Manageable PoE Fiber Switch
Spesifikasi
| Nama Produk |
24 Port 1G 2.5G Industrial PoE Fiber Switch (12F+12TP) |
| Nomor Model |
IM-FP121212GW |
| Port |
12 x port SFP 1000Mbps
12 x UTP RJ45 10/100/1000M (Mendukung auto-sensing MDI/MDIX)
|
| Standar |
IEEE 802.3, IEEE802.3U, IEEE802.3ab, IEEE802.3z, IEEE802.1d STP, IEEE802.1w RSTP, IEEE802.1s MSTP, ITU-T G.8023 EPR/Y.1344, IEEE802.1Q, IEEE802.1X, IEEE802.3ad, IEEE802.3x, IEEE802.3af, IEEE802.3at, IEEE802.1ad, IEEE802.1p, IEEE802.1ab, IEEE802.3az |
| ID VLAND |
4096 |
| Jumbo Frame |
9.6KB |
| Ukuran Tabel MAC Address |
8K |
| Standar PoE |
IEEE802.3af, IEEE802.3at |
| Fitur Switching |
Mode transmisi: simpan dan teruskan
Bandwidth sistem: 108Gbps (tanpa kemacetan)
Ukuran DRAM: 128M
Ukuran Flash: 16M
Ukuran buffer paket: 4Mb
ID VLAND: 4096
Ukuran Tabel MAC Address: 8K
Jumbo Frame: 9.6KB
|
| Media Jaringan |
10BASE-T: UTP CAT3, CAT4, CAT5 (tidak terlindung) (≤100m)
100/1000BASE-TX: UTP CAT5 atau di atasnya (terlindungi) (≤100m)
Jarak transmisi port SFP: 20Km, 40Km, 60Km, 80Km, 100Km
|
| LED |
Daya, jaringan, serat optik |

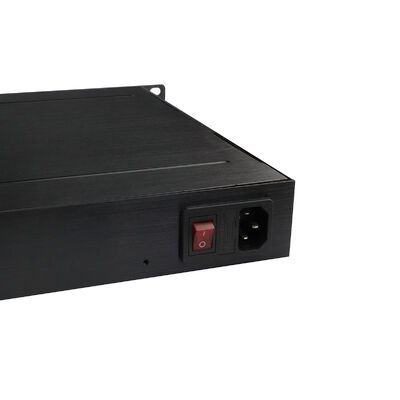

| Catu Daya |
Tegangan input: AC220V
Input daya non-polar: didukung
|
| Lingkungan |
Suhu kerja: -40℃～75℃
Kelembaban kerja: 5%～95%, tanpa kondensasi
|
| Sertifikasi |
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Part 15 Subpart B(Class B) ANSI C63.4: 2014
|
| Informasi Mekanis |
Kelas Keamanan: IP30
Dimensi: 483x 294.6 x 44.5mm
|
| Garansi |
Penggantian dalam 1 tahun; Perbaikan 3 tahun |
Apa Itu
IM-FP121212GW adalah switch Ethernet PoE industri yang dikelola sepenuhnya, dirancang untuk lingkungan di mana sejumlah besar perangkat yang diberi daya, tautan serat optik jarak jauh, dan kontrol terpusat harus ada secara andal.
Switch ini dibuat untuk jaringan industri yang tidak dapat mengandalkan sistem daya terpisah, switch yang tersebar, atau intervensi manual yang sering.
Perangkat ini menggabungkan pengiriman PoE berdensitas tinggi, konektivitas backbone berbasis serat optik, dan manajemen kelas industri ke dalam satu platform.
Setelah diterapkan, switch ini menjadi node infrastruktur yang stabil—menyediakan daya, meneruskan data, dan menegakkan kebijakan jaringan secara terus-menerus, sepanjang waktu.
Apa yang Dihubungkan
Dua belas port RJ45 Gigabit menyediakan akses padat untuk peralatan tepi industri.
Setiap port tembaga secara otomatis menegosiasikan pengaturan kecepatan dan dupleks serta mengirimkan data dan daya listrik melalui satu kabel Ethernet.
Perangkat yang terhubung biasanya meliputi:
Kamera IP
Titik akses nirkabel
Sistem VoIP dan interkom
Terminal industri yang mendukung PoE
Dua belas port serat optik SFP Gigabit membentuk tulang punggung optik jaringan.
Port-port ini mendukung serat optik mode tunggal dan multi-mode, memungkinkan jarak dari tautan lokal pendek hingga 100 km.
Hal ini memungkinkan switch untuk berada di pusat situs industri besar, koridor kereta api, jaringan utilitas, atau instalasi skala kampus.
Bagaimana Daya Dihantarkan
Fungsi PoE terintegrasi langsung ke dalam switch.
Semua dua belas port tembaga mematuhi IEEE 802.3af, menyediakan hingga 15,4 W per port.
Anggaran daya PoE total mencapai 340 W, memungkinkan semua perangkat yang terhubung diberi daya secara bersamaan tanpa injektor eksternal.
Daya dihantarkan sepenuhnya melalui kabel Ethernet Kategori 5 standar.
Tidak diperlukan adaptor daya lokal di sisi perangkat.
Hal ini menyederhanakan instalasi, mengurangi titik kegagalan, dan menurunkan biaya pemeliharaan jangka panjang—terutama di lokasi luar ruangan atau yang sulit dijangkau.
Bagaimana Perilakunya di Jaringan
IM-FP121212GW adalah switch industri yang dikelola.
Switch ini tidak berperilaku pasif.
Switch ini secara aktif mengontrol pergerakan lalu lintas, penanganan kegagalan, dan isolasi perangkat.
Mekanisme perlindungan cincin dan protokol spanning-tree memungkinkan jaringan pulih dari kegagalan tautan dalam hitungan milidetik.
Hal ini penting dalam penerapan PoE skala besar di mana kehilangan konektivitas juga dapat berarti kehilangan daya ke perangkat lapangan.
Lalu lintas diproses secara deterministik menggunakan penerusan simpan-dan-teruskan.
Data yang sensitif terhadap latensi—seperti sinyal kontrol atau video real-time—dapat diprioritaskan, sementara lalu lintas yang tidak kritis dibatasi.
Bingkai data besar ditangani secara efisien, mencegah kemacetan di bawah beban berat.
Bagaimana Jaringan Dibagi
Switch mendukung beberapa model VLAN, memungkinkan jaringan dibagi secara logis tanpa perangkat keras tambahan.
Lalu lintas dapat dipisahkan berdasarkan:
Port
Alamat MAC
Subnet IP
Protokol
Terjemahan VLAN memungkinkan domain jaringan yang berbeda untuk saling terhubung dengan bersih.
Lalu lintas multicast dikontrol dengan ketat.
Aliran video dan aliran data real-time hanya diteruskan ke tempat yang dibutuhkan, mencegah konsumsi bandwidth yang tidak perlu dalam penerapan kamera atau sensor skala besar.
Bagaimana Akses Dikontrol
Keamanan ditegakkan di berbagai tingkatan.
Perangkat harus diautentikasi sebelum mengakses jaringan.
Port dapat dibatasi berdasarkan identitas, alamat, atau kebijakan.
Akses tidak sah, upaya pemalsuan, dan penyalahgunaan alamat diblokir secara aktif.
Akses manajemen dilindungi menggunakan protokol terenkripsi.
Konfigurasi, pemantauan, dan diagnostik dapat dilakukan dari jarak jauh tanpa mengekspos jaringan ke risiko yang tidak perlu.
Bagaimana Dikelola
Switch mendukung beberapa metode manajemen untuk menyesuaikan dengan lingkungan operasional yang berbeda.
Insinyur dapat mengonfigurasi dan memantaunya melalui:
Akses baris perintah
Antarmuka berbasis web
Sistem manajemen jaringan berbasis SNMP
Pembaruan firmware dilindungi oleh mekanisme redundansi untuk mencegah peningkatan yang gagal mengganggu operasi.
Alat diagnostik bawaan membantu menemukan kesalahan kabel dengan cepat, mengurangi waktu pemecahan masalah di lokasi.
Sinkronisasi waktu, pencatatan, dan fungsi pemantauan memungkinkan switch terintegrasi dengan bersih ke dalam platform manajemen industri terpusat.
Bagaimana Switch Bertahan di Lingkungan Industri
IM-FP121212GW dibuat untuk operasi berkelanjutan di bawah tekanan fisik dan listrik.
Beroperasi dengan andal dari -40℃ hingga +85℃.
Toleransi kelembaban mencakup 5% hingga 95%, tanpa kondensasi.
Enklosur logam berperingkat IP30 melindungi komponen internal dari debu dan benturan mekanis.
Switch tahan terhadap getaran, guncangan, lonjakan listrik, pelepasan muatan elektrostatik, dan interferensi elektromagnetik.
Cocok untuk penerapan di dekat mesin berat, peralatan listrik, dan sistem kereta api.
Bagaimana Ditenagai
Perangkat menggunakan input daya DC 48 V ganda non-polar.
Desain non-polar menyederhanakan pengkabelan dan mengurangi kesalahan instalasi di lapangan.
Input daya redundan meningkatkan ketersediaan dalam penerapan misi kritis.
Di Mana Paling Cocok
Jaringan Pengawasan PoE Industri
Memberi daya dan mengelola sistem kamera di pabrik, tambang, pabrik petrokimia, dan zona keamanan perimeter.
Optimalisasi multicast meningkatkan efisiensi video tanpa penyetelan yang berlebihan.
Lingkungan Otomatisasi Skala Besar
Mendukung konektivitas padat untuk PLC, HMI, sensor, dan terminal yang mendukung PoE.
Prioritas lalu lintas memastikan sinyal kontrol dikirimkan dengan andal.
Sistem Transportasi dan Kereta Api
Dirancang untuk kabinet pinggir jalan, stasiun, dan koridor kereta api.
Port serat optik jarak jauh mendukung penerapan linier, sementara perlindungan cincin memastikan kontinuitas.
Kepatuhan terhadap standar kereta api memungkinkan integrasi yang aman ke dalam jaringan transit
Infrastruktur Energi dan Utilitas
Digunakan di gardu induk, ladang angin, dan sistem pemantauan jaringan.
Toleransi suhu yang luas dan jangkauan serat optik mendukung instalasi luar ruangan dan jarak jauh.
Gedung Cerdas dan Taman Industri
Bertindak sebagai node distribusi dan kontrol PoE pusat.
Memisahkan lalu lintas kantor, produksi, dan keamanan sambil menyederhanakan manajemen terpusat.
Penerapan IIoT Siap IPv6
Mendukung model manajemen dan komunikasi modern berbasis IPv6.
Memungkinkan integrasi perangkat IIoT, platform jarak jauh, dan sistem yang terhubung ke cloud secara terukur.
Mengapa Model Ini Ada
Switch ini tidak dibuat agar minimal.
Dibuat agar menjadi pusat.
Ada untuk jaringan di mana:
Perangkat membutuhkan daya dan data dari tempat yang sama
Kegagalan harus pulih secara otomatis
Lalu lintas harus dikontrol, tidak hanya diteruskan
Lingkungan berbahaya bagi peralatan biasa
Untuk penerapan industri di mana daya, konektivitas, dan kontrol bertemu,
IM-FP121212GW sangat cocok.
Info WEB
-
Mendukung diagnosis kabel dan dapat menemukan titik kesalahan
-
Mendukung Manajemen IEEE802.3az EEE (Energy Efficient Ethernet), mengoptimalkan konsumsi daya
-
Mendukung STP, RSTP, MSTP, ITU-T G.8032 Ethernet Protection Ring (EPR)
-
Mendukung QoS, klasifikasi transportasi QoS, CoS, kontrol bandwidth (arah masuk/keluar), penekanan badai, layanan yang dibedakan
-
Mendukung IEEE802.1q VLAN, port VLAN, VLAN berbasis Mac, subnet IP VLAN, Protokol VLAN, konversi VLAN, MVR
-
Mendukung agregasi tautan LACP IEEE802.3ad dinamis, agregasi tautan statis
-
Mendukung IGMP/MLD snooping V1/V2/V3, penyaringan/modulasi IGMP, pencarian IGMP
-
Mendukung laporan agen IGMP, MLD snooping
-
Keamanan: berdasarkan port dan Mac IEEE802.1X, RADIUS, ACL, TACACS+, HTTP/HTTPS, SSL/SSH v2
-
Mendukung CLI seperti Cisco®, manajemen Web, SNMP v1/v2c/v3, Telnet
-
Mendukung peningkatan perangkat lunak melalui TFTP dan HTTP, redundansi firmware mencegah kegagalan peningkatan
-
Mendukung klien/Relay/Snooping/Snooping opsi 82/Relay opsi 82 DHCP
-
Mendukung RMON, MIB II, pencitraan cermin, log peristiwa, DNS, NTP/SNTP, IEEE802.1ab LLDP
-
Mendukung server Telnet IPV6/ICMP v6, SNMP, HTTP, SSH/SSL, NTP/SNTP, TFTP, QoS, ACL
Aksesori
| Modul Optik Industri |
| OSPL1G05D |
1000BASE-SX |
| OSPL1G06D |
1000BASE-SX (1310nm) |
| OSPL1G20D |
1000BASE-LX |
| OSPL1G40D |
1000BASE-EX |
| OSBL1G20D-35 |
1000BASE-BX-U (TX 1310 RX1550) |
| OSBL1G20D-53 |
1000BASE-BX-D (TX 1550 RX1310) |
