Sakelar Serat Ethernet Cepat yang Dikeraskan 5 Port
Spesifikasi
|
Nama Produk
|
Sakelar Serat Industri 10/100Mbps (1F+4TP)
|
|
Nomor Model.
|
IM-FS140FE
|
|
Port
|
1x100M SFP Serat
SM: 1310nm/1550nm, 20Km; 1490nm/1550nm, 40~120Km
MM: 1310nm, 2Km; 850nm, 500 meter
4x10/100M UTP RJ45 (Mendukung deteksi otomatis MDI/MDIX)

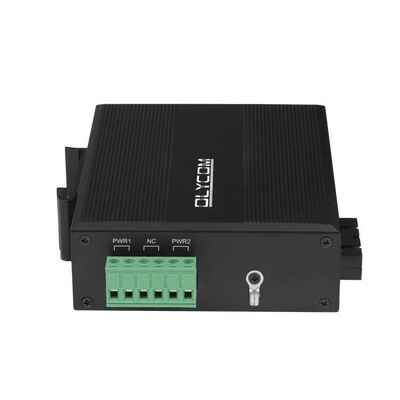

1x6-PIN Blok Terminal Daya
|
|
Protokol
|
IEEE 802.3 (10Base-T)
IEEE 802.3u (100Base-TX)
|
|
Fitur Peralihan
|
Mode transmisi: penyimpanan dan penerusan
Penundaan penerusan: <10us
Bandwidth sistem: 1Gbps (tanpa kemacetan lalu lintas)
Tingkat penerusan: 1,488 Mpps
MAC: 4K
Ukuran buffer paket: 1,75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 pasangan terpilin tanpa pelindung (≤100m)
100BASE-TX: CAT5 atau di atasnya pasangan terpilin berpelindung (≤100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1
Aktif: transmisi normal
Mati: transmisi TIDAK normal (modul optik rusak atau terputus)
Oranye Tembaga: Indikator PoE
Aktif: PoE berfungsi
Mati: PoE tidak berfungsi atau ini adalah perangkat Non-PoE
Hijau Tembaga: Indikator Kecepatan
Aktif: kecepatan transmisi 100Mbps
Berkedip: dalam transmisi
Mati: Terputus atau kecepatan kerja 10Mbps
|
|
Konsumsi Daya
|
Beban penuh ≤5W
|
|
Catu Daya
|
Input DC12V~DC52V Cadangan, biasanya DC12V/DC24V/DC48V
Koneksi terbalik: didukung
|
|
Lingkungan
|
Suhu kerja: -40℃～75℃
Suhu penyimpanan: -40℃～85℃
Kelembaban kerja: 10%～90%, non-kondensasi
Kelembaban penyimpanan: 10%～95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum ±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subbagian B (Kelas B) ANSI C63.4: 2014
|
|
Informasi Mekanis
|
Casing: Casing logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm
Metode pemasangan: Pemasangan Din-rail/Dinding
Berat: 0,35Kg/0,45Kg (Bersih/Kotor)
|
|
Garansi
|
3 tahun, dukungan teknis seumur hidup
|
Gambaran Produk
IM-FS140FE adalah sakelar industri Ethernet Cepat yang ringkas dan tidak terkelola yang dirancang untuk mengagregasi beberapa perangkat lapangan dan menghubungkannya melalui serat di lokasi yang bising secara elektrik dan menuntut secara lingkungan.
Dibandingkan dengan model 2-port ultra-minimal, ini memberikan kepadatan perangkat tepi yang lebih tinggi sambil tetap menjaga arsitektur jaringan tetap sederhana dan deterministik.
Sakelar hanya berfokus pada satu tugas:
penerusan Ethernet yang andal antara perangkat industri berbasis tembaga dan jaringan serat jarak jauh—tanpa konfigurasi, penyesuaian, atau ketergantungan perangkat lunak.
Peran Jaringan & Niat Desain
IM-FS140FE biasanya digunakan pada lapisan agregasi lapangan.
Ini mengumpulkan lalu lintas Ethernet dari beberapa perangkat industri terdekat dan meneruskannya ke hulu melalui satu tautan serat ke ruang kontrol, gardu induk, atau kabinet jaringan pusat.
Desain mengasumsikan:
Topologi tetap
Pola lalu lintas yang dapat diprediksi
Operasi tanpa pengawasan jangka panjang
Tidak ada antarmuka manajemen dan tidak ada perubahan perilaku dari waktu ke waktu, yang menghilangkan penyimpangan konfigurasi dan ketidakstabilan terkait perangkat lunak.

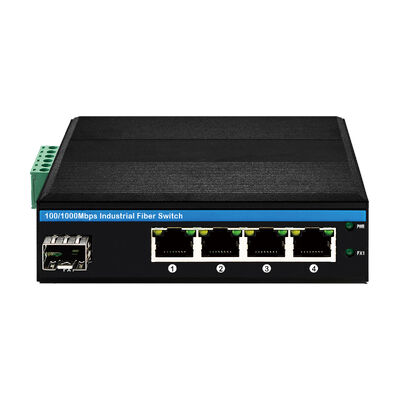

Tata Letak Antarmuka & Logika Konektivitas
Sakelar menggabungkan:
Empat port RJ45 Ethernet Cepat untuk akses perangkat lokal
Satu port SFP Ethernet Cepat untuk tautan serat
Port tembaga secara otomatis mendeteksi kecepatan, dupleks, dan polaritas kabel, memungkinkan koneksi langsung ke PLC, sensor, RTU, HMI, dan pengontrol lama.
Antarmuka SFP mendukung optik multimode dan single-mode, diskalakan dari tautan dalam kabinet pendek hingga koneksi jarak jauh hingga 120 km.
Tata letak ini sangat cocok untuk kluster perangkat kecil hingga menengah yang harus diperluas jauh melampaui batas jarak tembaga.
Karakteristik Penanganan Lalu Lintas
Penerusan paket didasarkan pada arsitektur penyimpanan dan penerusan, memastikan integritas bingkai dan kepatuhan protokol.
Mekanisme kontrol aliran secara otomatis mengatur lalu lintas selama kemacetan:
IEEE 802.3x untuk tautan full-duplex
Tekanan balik untuk operasi half-duplex
Buffer internal yang cukup memungkinkan sakelar untuk menyerap lonjakan lalu lintas singkat dari beberapa perangkat tanpa kehilangan paket, bahkan ketika bandwidth uplink terbatas.
Keandalan Industri & Toleransi Lingkungan
IM-FS140FE dibuat untuk beroperasi di tempat yang tidak dapat dilakukan oleh sakelar komersial.
Penutup logamnya memberikan perlindungan IP40 terhadap debu dan benturan fisik.
Desain internal memenuhi persyaratan EMS industri, memberikan ketahanan terhadap:
Pelepasan muatan elektrostatik
Transien listrik cepat
Gangguan konduksi
Sakelar beroperasi dengan andal di seluruh rentang suhu -40℃ hingga +75℃ dan mentolerir kelembaban tinggi tanpa kondensasi.
Karakteristik ini memungkinkan pemasangan di kabinet kontrol, penutup tepi jalan, gardu induk, dan instalasi semi-luar ruangan.
Input Daya & Strategi Pemasangan
Input DC rentang lebar (12–52 V) memungkinkan kompatibilitas dengan bus daya industri dan sistem cadangan.
Perlindungan polaritas terbalik meminimalkan kesalahan pemasangan di lapangan.
Konsumsi daya rendah mendukung operasi tanpa kipas dan mengurangi tekanan termal, memperpanjang masa pakai.
Casing ringkas dan desain pemasangan DIN-rail memungkinkan pemasangan cepat di panel industri yang sempit ruang.
Di Mana IM-FS140FE Biasanya Digunakan
Node Agregasi Perangkat Lapangan
Mengumpulkan data dari beberapa PLC, sensor, atau pengontrol dan meneruskannya ke tulang punggung serat di sel manufaktur dan area proses.
Sistem Transportasi & Lalu Lintas
Dipasang di kabinet tepi jalan atau tepi rel untuk menghubungkan pengontrol sinyal, detektor, dan peralatan pemantauan ke sistem lalu lintas atau kereta api terpusat.
Infrastruktur Energi & Utilitas
Digunakan di gardu induk, stasiun pompa, dan fasilitas pengolahan air untuk menghubungkan peralatan lapangan terdistribusi melalui serat jarak jauh.
Situs Industri yang Keras
Cocok untuk fasilitas pertambangan, petrokimia, dan metalurgi di mana debu, getaran, dan kebisingan listrik tidak dapat dihindari.
Ekspansi Serat untuk Jaringan Lama
Memperluas jangkauan perangkat Ethernet industri berbasis tembaga dengan mengonversi beberapa koneksi lokal menjadi satu tautan serat jarak jauh.
Mengapa Model Ini Ada
IM-FS140FE mengisi kesenjangan antara konverter ultra-minimal dan sakelar industri yang terkelola penuh.
Ini menawarkan:
Kapasitas perangkat lebih banyak daripada model dasar
Lebih sedikit kerumitan daripada sakelar terkelola
Untuk jaringan industri yang membutuhkan konektivitas tepi yang dapat diskalakan tanpa overhead operasional,
IM-FS140FE adalah pilihan yang praktis dan stabil.
Apakah ini terkelola?
J: Tidak, seri ini tidak terkelola.
Kami memiliki seri terkelola lain untuk pilihan Anda.
Metode pemasangan apa yang didukungnya?
J: Mendukung pemasangan Din Rail dan dinding.
Jika kit pemasangan khusus diperlukan, tidak masalah, kami pernah menanganinya sebelumnya.
Bisakah Anda membantu menulis konten label?
J: Ya, beri tahu kami jika Anda perlu menempatkan nama model/logo/deskripsi Anda pada label.
Bahasa standar adalah Bahasa Inggris.
Jika ini tentang bahasa yang berbeda seperti Korea, Italia atau Rusia, kirimkan saja format yang akurat, kami akan menyalin dan menempel.
Bisakah saya memiliki logo saya di perangkat?
J: Ya, kami adalah produsen OEM.
Kirim saja logo Anda dalam format PS/AI, kami akan mengurus sisanya.
Apa yang ada di dalam kotak kemasan?
J: ada perangkat, busa pelindung, manual pengguna dan kartu garansi.
Untuk beberapa model, akan ada materi tambahan seperti kabel konsol atau gantungan pemasangan.
