10/100Mbps DIN35 Unmanaged Industrial Edge Switch
Data teknis dari Switch Jaringan Cepat
|
Nama produk
|
6 Port 10/100Mbps Fiber Network Switch ((2F+4TP)
|
|
Nomor model.
|
IM-FS240FE
|
|
Pelabuhan
|
2x100M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
4x10/100M UTP RJ45 ((Support MDI/MDIX auto-sensing)

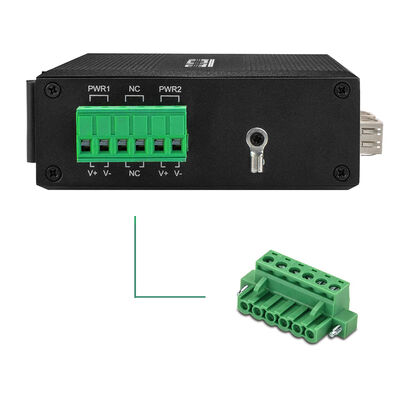

Blok terminal daya 1x6-PIN
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 1.2Gbps (non traffic jam)
Tingkat penyampaian: 0.8928Mmps
4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤ 100m)
|
|
LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1, FX2
On: transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On: PoE bekerja
Off: PoE tidak bekerja atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 100Mbps
Berkedip: dalam transmisi
Matikan: Terputus atau kecepatan kerja adalah 10Mbps
|
|
Konsumsi Daya
|
Beban penuh≤5W
|
|
Sumber Daya
|
Masukan DC12V ~ DC52V yang berlebihan, biasanya DC12V/DC24V/DC48V
Koneksi terbalik: dukungan
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|
Informasi mekanik
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm
Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,35Kg/0,45Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
Dibangun untuk agregasi tepi di jaringan industri
IM-FS240FE diposisikan sebagai saklar agregasi tepi yang tertanam serat untuk lingkungan industri di mana beberapa perangkat lapangan harus konvergen secara andal ke tulang punggung serat.Tidak seperti konverter media dasar atau switch port-count kecil, ia menyediakan redundansi tingkat link di sisi serat dan port akses tembaga yang cukup untuk perangkat yang dikelompokkan di tingkat lapangan.
Hal ini membuatnya sangat cocok untuk lemari kontrol, kandang pinggir jalan, dan ruang peralatan di mana beberapa perangkat berbasis Ethernet perlu terhubung secara lokal,sementara uplinks harus tetap tahan terhadap jarak jauh.
Redundansi Tanpa Kompleksitas Jaringan
Dengan port serat SFP ganda, IM-FS240FE memungkinkan strategi redundansi sederhana seperti uplink ganda, jalur serat tersegmen,atau jalur serat cadangan tanpa bergantung pada protokol redundansi berbasis perangkat lunakDalam hal gangguan serat, lalu lintas dapat secara fisik dialihkan di tingkat jaringan, menjaga kontinuitas komunikasi untuk sistem kritis.
Pendekatan redundansi berbasis perangkat keras ini sangat ideal untuk lingkungan di mana saklar yang dikelola tidak praktis, tidak perlu,atau tidak diinginkan karena kendala pemeliharaan atau persyaratan kesederhanaan operasi.
Persediaan yang konsisten untuk lalu lintas multi-perangkat
Dalam jaringan industri, pola lalu lintas sering kali meledak daripada siklus pemungutan suara yang berkelanjutan, alarm, dan unggahan data yang disinkronkan dapat menghasilkan lonjakan mendadak.IM-FS240FE dirancang untuk menangani kondisi tersebut dengan elegan, menggunakan penyimpanan dan penyampaian, mekanisme kontrol aliran, dan buffering yang cukup untuk mencegah hilangnya paket dan perilaku tidak stabil.
Akibatnya, beberapa PLC, sensor, atau perangkat pemantauan dapat beroperasi secara bersamaan tanpa menurunkan stabilitas jaringan secara keseluruhan, bahkan di bawah kondisi beban puncak.
Dirancang untuk Operasi jangka panjang tanpa pengawasan
Setelah diinstal, IM-FS240FE dimaksudkan untuk beroperasi terus menerus dan tanpa pengawasan.atau korupsi perangkat lunakDikombinasikan dengan kandang kelas industri, perlindungan lonjakan, dan toleransi suhu yang luas, perangkat ini sangat cocok untuk instalasi di mana akses jarang dan downtime tidak dapat diterima.
Filsafat desain ini secara signifikan menurunkan total biaya kepemilikan selama siklus hidup produk.
Jalur Peningkatan Praktis untuk Jaringan Industri Lama
Untuk banyak situs industri, mengganti semua perangkat Ethernet lama sekaligus tidak layak atau hemat biaya.memungkinkan peralatan berbasis tembaga 10/100Mbps yang ada untuk tetap beroperasi sambil memperluas konektivitas melalui serat jarak jauh.
Dengan bertindak sebagai simpul agregasi dan ekstensi serat yang kompak, ia mendukung modernisasi jaringan secara bertahap tanpa mengganggu proses industri yang sudah mapan.
Peranan Tugas Umum
Dalam proyek dunia nyata, IM-FS240FE umumnya digunakan sebagai:
Saklar agregasi medan di dalam lemari industri
Sebuah node ekstensi serat untuk beberapa perangkat Ethernet lama
Switch uplink redundant untuk subnet industri kecil hingga menengah
Saklar akses perawatan rendah di lokasi yang keras atau terpencil
Konfigurasi port yang seimbang dan keandalan industri membuatnya menjadi blok bangunan serbaguna untuk arsitektur Ethernet industri yang dapat diskalakan.
Aksesoris
|
Modul optik industri
|
|
OSPL1E06D-85
|
100BASE-FX ((850nm)
|
|
OSPL1E06D
|
100BASE-FX
|
|
OSPL1E20D
|
100BASE-LX
|
|
OSPL1E40D
|
100BASE-EX
|
|
OSBL1E20D-35
|
100BASE-BX-U ((TX 1310 RX1550)
|
|
OSBL1E20D-53
|
100BASE-BX-D ((TX 1550 RX1310)
|
|
Pasokan Daya Industri DIN
|
|
IM-DAC220/DC12V1.67A
|
AC220V ke DC12V1.67A, -30°C ∼70°C
|
|
IM-DAC220/DC24V1A
|
AC220V ke DC24V1A, -30°C ∼70°C
|
