Switch jaringan serat optik industri 10/100Mbps
Data Teknis
|
Nama produk
|
10/100Mbps Industrial Fiber Switch ((1F+2TP)
|
|
Nomor model.
|
IM-FS120FE
|
|
Pelabuhan
|
1x100M Serat SFP
SM: 1310nm/1550nm, 20km; 1490nm/1550nm, 40~120km
MM: 1310nm, 2Km; 850nm, 500 meter
2x10/100M UTP RJ45 ((Support MDI/MDIX auto-sensing)
Blok terminal daya 1x6-PIN
|
|
Protokol
|
IEEE 802.3 ((10Base-T)
IEEE 802.3u ((100Base-TX)
|
|
Berganti Fitur
|
Mode transmisi: penyimpanan dan pengiriman
Penundaan pengiriman: <10us
Bandwidth sistem: 0.6Gbps (non-jam lalu lintas)
Tingkat penyampaian: 0.4464Mmps
4K
Ukuran buffer paket: 1.75Mb
|
|
Media Jaringan
|
10BASE-T: CAT3, CAT4, CAT5 unshielded twisted pair ((≤100m)
100BASE-TX: CAT5 atau lebih tinggi pasangan tersusun terlindung ((≤ 100m)
|
|

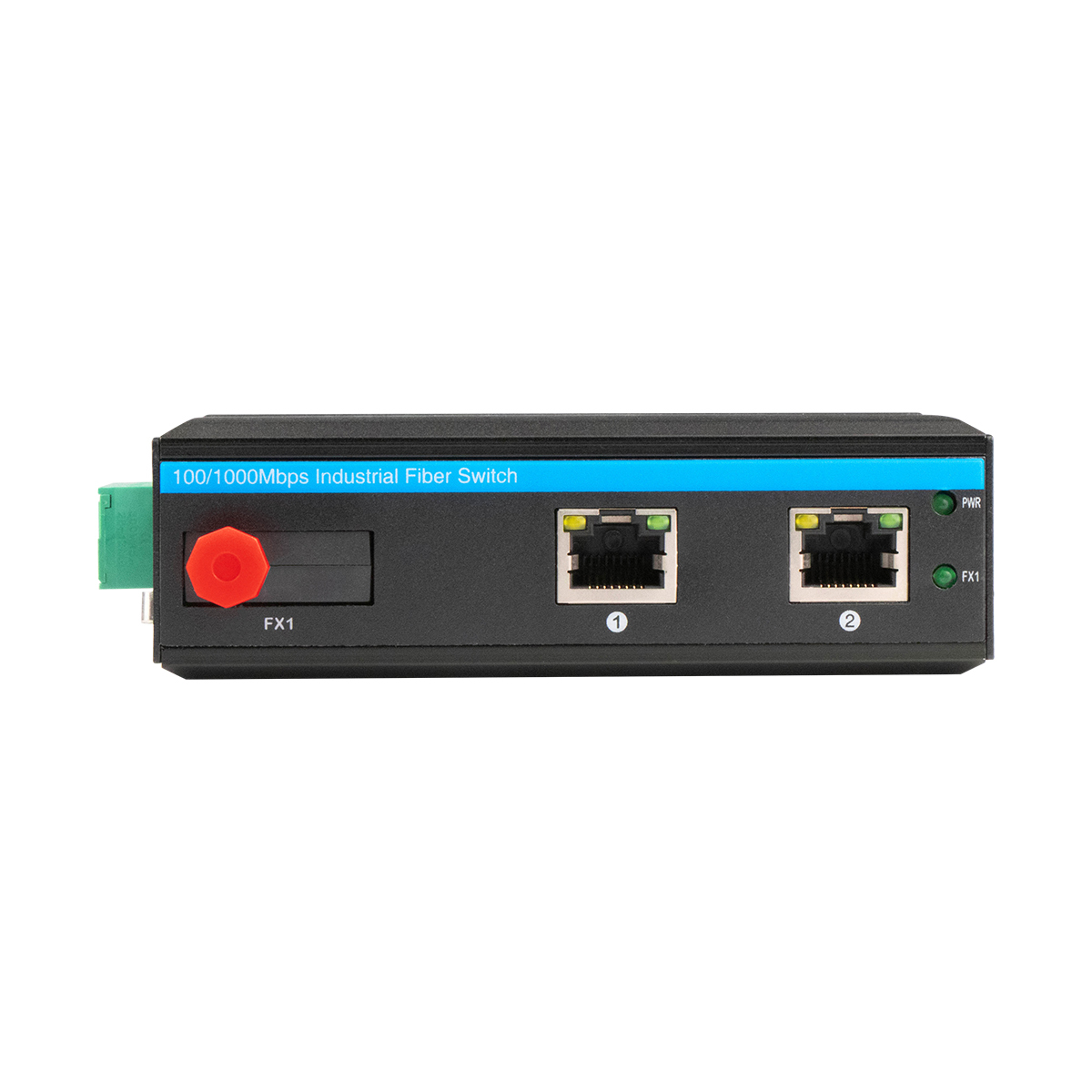

LED
|
Daya, Serat, Jaringan, PoE
PWR: Daya
Serat: FX1
On: transmisi normal
Matikan: transmisi TIDAK normal (modul optik rusak atau terputus)
Kuningan oranye: Indikator PoE
On: PoE bekerja
Off: PoE tidak bekerja atau ini adalah Non-PoE perangkat
Kuningan hijau: Indikator kecepatan
On: kecepatan transmisi adalah 100Mbps
Berkedip: dalam transmisi
Matikan: Terputus atau kecepatan kerja adalah 10Mbps
|
|
Konsumsi Daya
|
Beban penuh≤5W
|
|
Sumber Daya
|
Masukan DC12V ~ DC52V yang berlebihan, biasanya DC12V/DC24V/DC48V
Koneksi terbalik: dukungan
|
|
Lingkungan
|
Suhu kerja: -40°C~75°C
Suhu penyimpanan: -40°C~85°C
Kelembaban kerja: 10%~90%, tidak kondensasi
Kelembaban penyimpanan: 10%~95%, non-kondensasi
|
|
Standar Industri
|
ESD: IEC61000-4-2, ±15KV udara, ±6KV kontak
EFT: IEC61000-4-4, Umum ±6KV
Lonjakan: IEC61000-4-5, Diferensial ±2KV, Umum±6KV
|
|
Sertifikasi
|
CE-EMC: EN 55032:2015+AC: 2016+A1:2020+A11: 2020
EN 55035:2017+A11: 2020/EN IEC 61000-3-2:2019/A1: 2021
EN 61000-3-3: 2013/A2: 2021/AC:2022
CE-LVD: EN IEC 62368-1: 2020+A11:2020
FCC: 47 CFR FCC Bagian 15 Subpart B ((Kelas B) ANSI C63.4: 2014
|
|

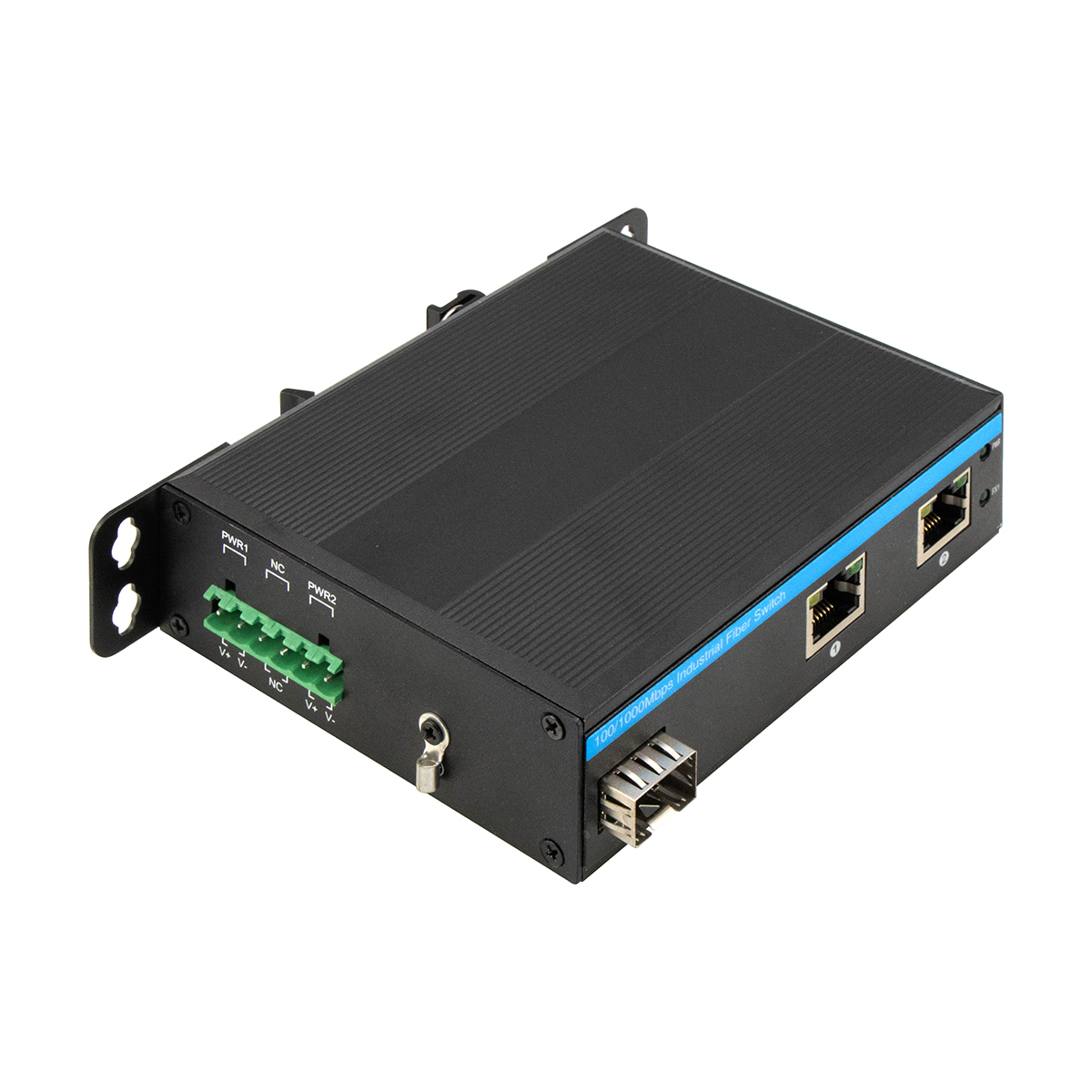

Informasi mekanik
|
Shell: Shell logam bergelombang, tingkat kelas IP40
Dimensi: 114*93*35mm
Metode pemasangan: pemasangan Din-rail/Wall
Berat: 0,35Kg/0,45Kg ((Net/Bruto)
|
|
Jaminan
|
3 tahun, dukungan teknis seumur hidup
|
Apa Itu
IM-FS120FE adalah kompak, tidak dikelola industri Ethernet switch dibangun untuk sederhana interkoneksi perangkat di mana keandalan lebih penting daripada konfigurasi.
Ini dirancang untuk bertindak sebagai jembatan serat ke tembaga di jaringan industri kecil,memperluas komunikasi Ethernet dari perangkat lokal ke backbone serat jarak jauh tanpa memperkenalkan kompleksitas manajemen.
Tidak ada antarmuka perangkat lunak, tidak ada proses konfigurasi, dan tidak ada kurva belajar.
Setelah dihidupkan, itu mulai mengarahkan lalu lintas segera.
Hal ini membuatnya ideal untuk situs industri di mana jaringan tetap, jumlah perangkat kecil, dan operasi tanpa pengawasan jangka panjang diperlukan.
Apa Hubungannya
Switch menggabungkan satu port serat serat Fast Ethernet SFP dengan dua port tembaga RJ45 10/100 Mbps.
Antarmuka serat mendukung berbagai jarak optik, mulai dari koneksi multimode jarak pendek hingga koneksi mode tunggal jarak jauh hingga 120 km, tergantung pada modul optik.
Port tembaga secara otomatis menegosiasikan kecepatan, mode duplex, dan MDI/MDIX, memungkinkan koneksi langsung ke perangkat industri lama tanpa kabel khusus.
Bersama-sama, tata letak ini memungkinkan integrasi mulus antara perangkat Ethernet tingkat lapangan dan jaringan serat terpusat.
Cara Mengatasi Lalu Lintas
IM-FS120FE menggunakan mekanisme pengalihan penyimpanan dan pengalihan, memastikan bahwa paket yang rusak atau tidak valid disaring sebelum diteruskan.
Kontrol aliran diterapkan secara otomatis:
IEEE 802.3x dalam mode full-duplex
Tekanan balik dalam modus half-duplex
Hal ini mencegah kehilangan paket dan menjaga komunikasi yang stabil selama ledakan lalu lintas, bahkan ketika perangkat yang terhubung beroperasi pada kecepatan yang berbeda.
Switch sepenuhnya sesuai dengan standar Fast Ethernet, memastikan kompatibilitas dengan pengontrol industri dan sensor yang ada.
Bagaimana Ia Bertahan di Kondisi Industri
Perangkat ini dibangun untuk operasi terus menerus di lingkungan yang keras.
Kotak logamnya yang kokoh memberikan perlindungan IP40 terhadap debu dan benturan mekanis.
Ini bekerja dengan handal di rentang suhu yang luas dari -40 °C hingga +75 °C, dengan toleransi yang diperpanjang selama penyimpanan.
Perlindungan listrik dibangun ke dalam antarmuka Ethernet, termasuk resistensi lonjakan tingkat tinggi dan kekebalan terhadap pelepasan elektrostatik dan interferensi elektromagnetik.
Hal ini memungkinkan operasi stabil di dekat mesin berat, peralatan listrik, dan instalasi luar ruangan.
Filsafat Daya & Instalasi
Saklar ini menerima input tegangan DC yang luas (12-52 V), membuatnya kompatibel dengan berbagai sistem tenaga industri.
Perlindungan polaritas terbalik mengurangi risiko kesalahan kabel selama pemasangan.
Konsumsi daya rendah membuat output termal minimal, mendukung operasi tanpa kipas dan umur komponen yang panjang.
Faktor bentuknya yang kompak dan desain pemasangan DIN-rail memungkinkan pemasangan mudah di dalam lemari kontrol, kandang pinggir jalan, dan panel industri.
Apa yang Tidak Dilakukan (Sengaja)
IM-FS120FE tidak menyediakan:
Antarmuka manajemen jaringan
Pilihan konfigurasi
Tuning firmware atau kontrol kebijakan
Pembatasan ini disengaja.
Dengan menghilangkan kompleksitas perangkat lunak, switch mencapai prediksi yang lebih tinggi, persyaratan pemeliharaan yang lebih rendah, dan stabilitas jangka panjang yang lebih besar.
Itu dirancang untuk bekerja terus-menerus, tidak disesuaikan.
Di Mana Itu Paling Cocok
Jaringan Perangkat Industri Kecil
Digunakan untuk menghubungkan PLC, sensor, pengontrol, dan peralatan industri dasar ke tulang punggung serat di bengkel, jalur produksi, dan situs industri kompak.
Transportasi & Sistem Lalu Lintas
Diinstal di lemari pinggir jalan, titik komunikasi pinggir rel, dan sistem kontrol lalu lintas di mana jarak serat dan ketahanan lingkungan sangat penting.
Pemantauan Energi & Utilitas
Digunakan di substasiun, fasilitas pengolahan air, dan stasiun pemantauan jarak jauh untuk menghubungkan perangkat lapangan ke ruang kontrol pusat melalui serat.
Lingkungan Industri yang Kekerasan
Cocok untuk pertambangan, petrokimia, dan situs metalurgi di mana debu, suhu ekstrem, dan gangguan listrik umum.
Ekstensi Serat untuk Ethernet Legacy
Memperluas jangkauan perangkat industri berbasis tembaga di luar batas 100 meter dengan mengubah sinyal Ethernet menjadi tautan serat jarak jauh.
Mengapa Ada Model Ini
IM-FS120FE tidak dirancang untuk mengelola jaringan.
Ini dirancang untuk menjaga mereka terhubung.
Untuk lingkungan industri di mana kesederhanaan, daya tahan, dan umur panjang adalah prioritas nyata,
saklar ini cocok secara alami ke dalam infrastruktur.
Ukuran
