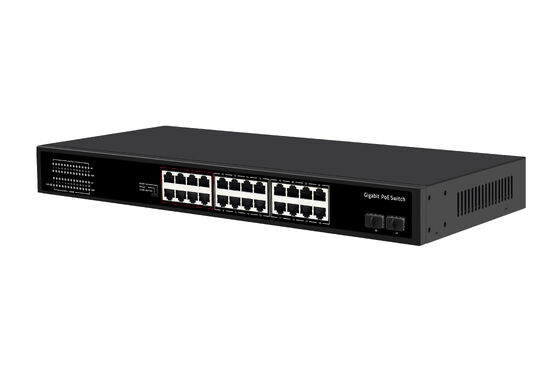

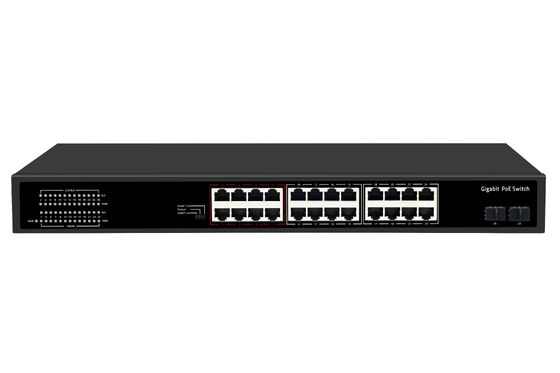

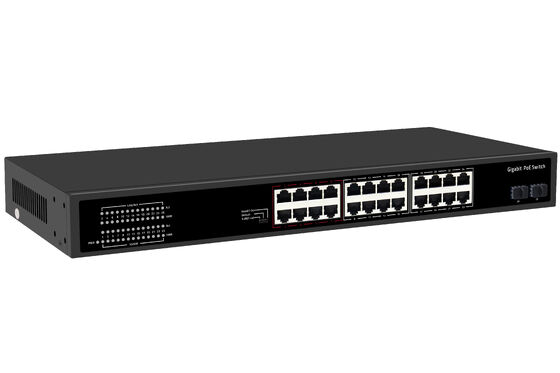

Olycom 24 Port CCTV PoE Fiber Network Switch
Pengantar
28-Port Gigabit PoE Switch adalah solusi jaringan canggih yang dirancang untuk koneksi mulus ke Ethernet 10/100/1000M.
Perangkat ini menggabungkan transmisi data dan catu daya melalui kabel Ethernet, memfasilitasi pemasangan mudah perangkat seperti telepon IP, titik akses nirkabel, dan kamera jaringan.Dengan mendukung IEEE802.3af/pada standar, PoE Switch dapat secara otomatis mendeteksi dan menyediakan daya ke perangkat yang kompatibel, membuat pengaturan jaringan lebih efisien.
Spesifikasi
|
Antarmuka I/O
|
|
Kekuatan
|

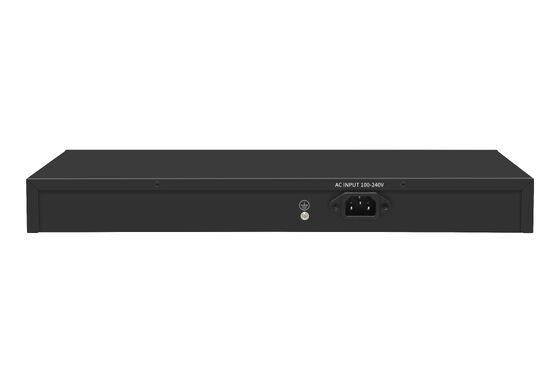

AC100-240V 50/60Hz
|
|
Ethernet
|
24*Port PoE Gigabit
2*Port Uplink
2*Port SFP Gigabit
|
|
Solusi Chipset
|
EN8850DH,RTL8238B
|
|
Kinerja
|
|
Bandwidth
|
56Gbps
|
|
Tingkat pengiriman kemasan
|
41.644Mpps
|
|
Memori cache
|
3Mbit
|
|
Alamat MAC
|
8K
|
|
Jumbo Frame
|
9.6Kbyte
|
|
Modus transfer
|
Simpan dan kirim
|
|
MTBF
|
100000 jam
|
|
Standar
|
|
Protokol Jaringan
|
IEEE802.3 (10Base-T)
IEEE802.3u (100Base-TX)
IEEE802.3ab (1000Base-TX)
IEEE802.3x (pengendalian aliran)
|
|
Protokol PoE
|
IEEE802.3af ((15.4W)
IEEE802.3at ((30W)
|
|
Media Jaringan
|
10Base-T: Cat3, 4, 5 atau di atas UTP ((≤100m)
100Base-TX: Cat5 atau di atas UTP ((≤100m)
1000Base-TX: Cat5 atau di atas UTP ((≤100m)
|
|
Sertifikat
|
|
Sertifikat Keamanan
|
CE, FCC, RoHS
|
|
Standar Lingkungan
|
|
Lingkungan Kerja
|
Suhu kerja: -10 ~ 50 °C
Suhu penyimpanan: -40~70°C
Kelembaban kerja: 10% ~ 90%, non-kondensasi
Suhu penyimpanan: 5% ~ 95%, tidak kondensasi
|
|
Indikator Fungsi
|
|
Indikator
|
PWR ((Power),1-28 Green Light ((Link& Data),1-24 ((Yellow Light),POE Led Key
|
|
PWR
|
Dihidupkan: Dihidupkan
Matikan: Matikan
|
|
1-28 Lampu Hijau (Link&Data)
|
On: Link normal
Matikan: Link diblokir
Flashing: Pengiriman data
|
|
PoE Max POE lampu daya
|
Matikan: menunjukkan penggunaan daya PoE kurang dari 90%
Flashing: menunjukkan penggunaan daya PoE 90% ≤ P ≤ 95%
On: menunjukkan bahwa daya PoE digunakan pada 95%
|
|
Mode DIP Switch lampu
|
Pada:Melalui
Off:Membentang off
|
|
1-24 (Lampu Kuning)
|
On: POE power supply normal
Matikan: POE tidak didukung
|
|
PoE Led Key
|
Pilihan lampu berwarna ganda: default hijau (data link), switch lampu kuning (PoE)
|
|
Perpanjang DIP Switch
|
OFF:modus umum, semua antarmuka dapat berkomunikasi satu sama lain,
jarak transmisi kurang dari 100 meter, laju transmisi adalah 10/100/1000M
adaptif; Mode AI port dinonaktifkan
ON: Mode ekstensi link, 17-24 port force 10M, link 250M (diaktifkan POE watchdog),Port AI mode diaktifkan;
|
|
Struktur Fisik
|
|
Ukuran Struktur
|
Dimensi produk: 440*280*44mm
Ukuran Paket: 500*365*85mm
Produk N.W: 3,565KG
Produk G.W: 4,264KG
|
|
Informasi Kemasan
|
Ukuran karton: 520*445*385mm
Pengemasan Jumlah: 5pcs
Berat kemasan: 22,3 kg
|
|
Tegangan Daya
|
Tegangan masukan: AC 100-240 V 50-60Hz
Pasokan daya: 52V /7.69A
|
|
daya
|
Daya board non POE: maksimum 15W
Daya POE: maksimum 380W
|
|
Daftar kemasan
|
Switch 1 PC, kabel daya 1 PC, manual pengguna 1 PC, sertifikat 1 PC
|
Fitur
Switch PoE ini menawarkan 24 port PoE gigabit bersama dengan 2 port uplink dan 2 port SFP Gigabit.
Ini menawarkan dukungan yang kuat untuk beberapa standar Ethernet, memastikan transmisi data yang lancar dan kecepatan tinggi.
Perangkat ini dilengkapi dengan fitur cerdas seperti deteksi daya otomatis, konfigurasi nol, dan dukungan untuk mode VLAN yang berbeda.Ini juga mencakup perlindungan terhadap gelombang listrik dan pelepasan elektrostatik, memastikan keandalan di berbagai lingkungan.
Aplikasi
Switch PoE ini sangat cocok untuk industri yang membutuhkan solusi jaringan berkinerja tinggi seperti sektor telekomunikasi, pendidikan, pemerintah, dan keamanan.
Hal ini digunakan dalam aplikasi mulai dari jaringan private broadband hingga transmisi multimedia, menawarkan kemampuan untuk mengirimkan sinyal kontrol, gambar, dan data secara bersamaan.
Fleksibilitas perangkat juga meluas ke pemantauan real-time dan konferensi video, memastikan integrasi yang mulus ke dalam berbagai lingkungan jaringan.
