Modul Saklar Bypass Serat Daya Ganda Dengan Fitur DIP Smart Delay Rel DIN Input AC/DC

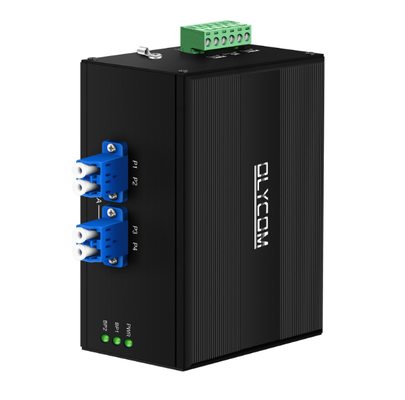

Olycom AC/DC Dual Power Fiber Bypass Unit

• Dirancang sebagai penjaga jalur optik yang aman untuk infrastruktur komunikasi serat kepadatan tinggi, unit bypass serat Olycom ini memberikan konsisten,Transmisi sinyal optik yang sangat stabil dalam skenario operasi yang kompleksIni mengintegrasikan sirkuit switching optik independen dengan arsitektur dual catu daya AC / DC, dilengkapi dengan switch kontrol penundaan DIP yang dapat disesuaikan untuk menyesuaikan tes optik otomatis secara fleksibel,Skenario pemantauan jaringan real-time dan perlindungan tautan darurat.
• Ketika terjadi gangguan daya atau downtime peralatan, modul secara otomatis mengalihkan sinyal serat ke saluran bypass untuk menghindari pemadaman jaringan penuh.Rumah logam kelas industri yang kompak mendukung instalasi rel DIN, sangat cocok dengan lemari komunikasi industri, kerangka distribusi optik pusat data dan sistem test bench optik,berfungsi sebagai komponen keandalan penting untuk mempertahankan transmisi data serat tanpa gangguan.

Gambaran Umum Pergantian DIP

Unit bypass serat ini dilengkapi dengan array switch 8-posisi slide DIP yang didedikasikan khusus untuk kontrol waktu penundaan power-on.

Setiap toggle sesuai dengan parameter keterlambatan 1 ¢ 8 menit yang tetap, menawarkan konfigurasi manual dengan satu klik tanpa perangkat lunak atau pengontrol eksternal.

Ini adalah fitur kustomisasi inti yang disesuaikan untuk pengujian optik dan skenario pemulihan jaringan bertahap.

Logika Kerja Inti

1. Factory Default (Semua saklar DIP OFF)
Ketika setiap saklar tetap di posisi mati, sirkuit delay timer sepenuhnya dinonaktifkan.Fiber bypass langsung beralih kembali ke jalur optik kerja normal dengan waktu tunggu nol, yang cocok dengan sebagian besar penyebaran pemantauan komunikasi standar yang membutuhkan pemulihan link segera setelah pemulihan daya.

2. Penundaan Aktifisasi (Switch tunggal ON, yang lain OFF)
Putar satu tombol DIP yang ditunjuk ke ON untuk memicu fungsi waktu; setiap posisi memetakan ke durasi hitungan mundur tetap:
1-MIN DIP ON: tahan 1 menit pada keadaan bypass sebelum beralih kembali ke saluran optik normal
2-MIN DIP ON: 2 menit keterlambatan
3-MIN DIP ON: 3 menit keterlambatan
4-MIN DIP ON: 4 menit keterlambatan
5-MIN DIP ON: 5 menit keterlambatan
6-MIN DIP ON: 6 menit keterlambatan
7-MIN DIP ON: 7 menit keterlambatan
8-MIN DIP ON: 8 menit keterlambatan

3. urutan operasi penuh dengan penundaan diaktifkan
Power outage terjadi → unit secara otomatis melompat untuk melewati jalur optik untuk menjaga serat tulang belakang terhubung
Pasokan listrik pulih → timer mulai menghitung mundur per nilai preset DIP
Selama jendela hitungan mundur, modul tetap terkunci dalam mode bypass dan tidak akan kembali ke saluran normal
Setelah waktu preset berlalu, switch optik secara otomatis beralih kembali ke mode routing sinyal standar

Aturan Penggunaan Utama

Hanya menghidupkan satu saklar DIP tunggal ke ON pada suatu waktu; beberapa saklar yang dihidupkan secara bersamaan akan menyebabkan kegagalan logika waktu dan perilaku penundaan yang tidak ditentukan.
Setiap penyesuaian pada pengaturan DIP hanya berlaku setelah perangkat mengalami siklus daya penuh.
Timer reset secara otomatis jika listrik dipotong lagi selama fase hitungan mundur.

Skenario Aplikasi untuk Fungsi Penundaan DIP

1. pengujian batch komponen optik otomatis

Para insinyur mengatur penundaan 1 ̊8 menit untuk menyisihkan cukup waktu untuk kalibrasi instrumen, pengambilan sampel data dan pengaturan ulang peralatan tanpa perubahan jalur optik yang tidak terduga di tengah tes.

2. Pemulihan kesalahan jaringan multi-tahap
Untuk jaringan serat berskala besar dengan beberapa perangkat cascaded, pengaturan keterlambatan bertahap mencegah switching jalur optik massal secara bersamaan yang dapat memicu lonjakan sinyal sementara atau link flap.

3. Pemeliharaan peralatan di tempat
Ketika mengganti transceiver optik atau node menengah, teknisi menetapkan penundaan yang lebih lama untuk mempertahankan konektivitas bypass di seluruh jendela pemeliharaan tanpa konfigurasi ulang secara manual.

4Sistem Transmisi Optik Industri
Switching berwaktu stabil menghindari seringnya pergantian jalur optik yang disebabkan oleh penurunan daya sesaat di lingkungan pabrik, energi dan transportasi kereta api yang keras.

Fitur Utama

1. Kinerja Optik Premium
Punya kerugian penempatan yang sangat rendah dan attenuasi sinyal gelombang / suhu / polarisasi yang minimal,dipasangkan dengan penekanan crosstalk yang luar biasa untuk menghilangkan gangguan sinyal antara saluran seratVersi serat multimode dan single-mode memenuhi permintaan transmisi sinyal optik full-band.


2. Kontrol Penundaan Waktu Fleksibel
DIP multi-speed switch built-in dengan mode penundaan yang dapat disesuaikan 1 8 menit; default pabrik menonaktifkan fungsi penundaan untuk beralih instan,memungkinkan waktu pemicu yang disesuaikan untuk alur kerja pengujian optik otomatis.

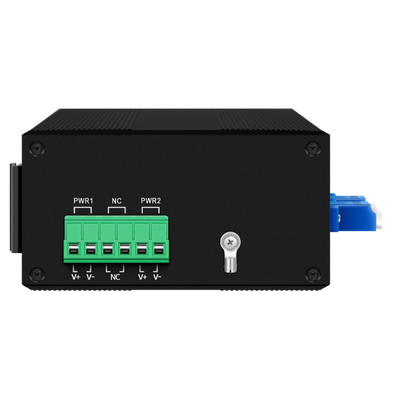

3. Input Daya Dual Redundant
Mendukung jangkauan luas 12 ′52 VDC dan 110 ′240 VAC akses daya ganda dengan built-in reverse polarity protection,efektif mencegah ketidaksesuaian catu daya dari merusak komponen optik dan listrik internal.


4Adaptabilitas Industri yang Kuat
Kisaran suhu operasi yang luas dari -20°C sampai 70°C, IP40 kabin logam tahan debu,umur panjang lebih dari 100 juta siklus switching dan kecepatan switching sinyal cepat ≤10ms untuk operasi industri berkelanjutan jangka panjang.


5. Kompak & Mudah Dipergunakan
Port serat LC standar dan konektor listrik terminal industri; Desain pemasangan rel DIN menghemat ruang kabinet, kompatibel dengan sistem komunikasi serat terintegrasi kepadatan tinggi.

Dimensi
